ПТ57-1-1В7.850.055-03 (5) Смоленский завод

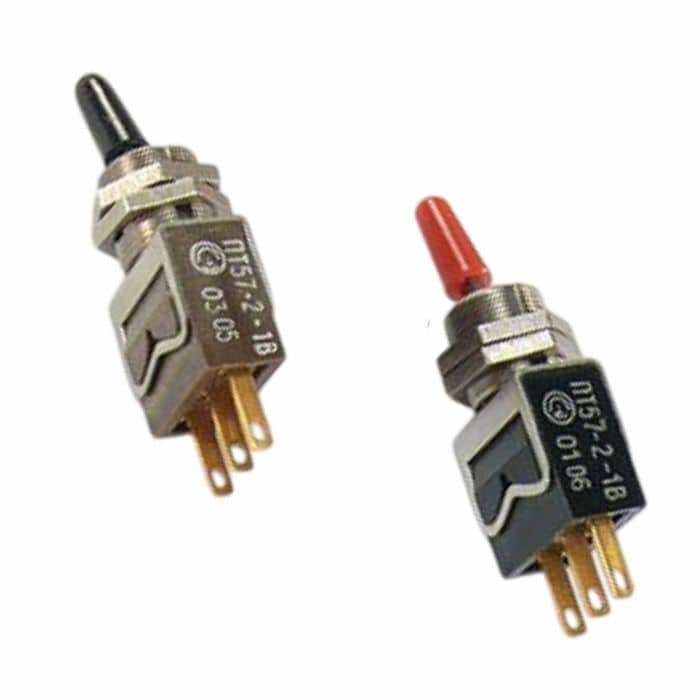

ПТ57‑1‑1В7.850.055‑03(5) — это тумблер серии ПТ57, производимый Смоленским заводом радиодеталей (СЗР), относящийся к малогабаритным микро‑тумблерам для коммутации электрических цепей в радиоэлектронной аппаратуре.

Общее назначение и конструкция

Тумблеры ПТ57 предназначены для коммутации цепей постоянного и переменного тока с частотой до 1000 Гц, обычно используются в бортовой и наземной РЭА, приборах, аппаратуре связи и т.п.
Конструктивно ПТ57‑1‑1В — двухполюсный тумблер с фиксацией в двух положениях; корпус и ручка (колпачок) выполнены из пластмассы, контактная группа — металлическая, с возможным применением благородных покрытий.

Расшифровка обозначения

По типовой структуре обозначений ПТ57‑8‑1В (как правило, аналогичной для ПТ57‑1‑1В):

• ПТ57 — тип тумблера серии ПТ57.

• 1 — конструктивное исполнение (положение и тип контактов).

• 1 — типономинал по электрическим режимам (1 — более «легкий» режим по току/напряжению, 3 — более тяжелый).

• В — климатическое исполнение В (использование в условиях умеренного климата, в том числе в отапливаемых помещениях; без специальных исполнений для М, О, ХЛ и т.д.).

• 7.850.055‑03 — код колпачка (ручки) желтого цвета; 7.850.055 — красный, 01 — черный, 02 — зеленый, 03 — желтый, 04 — белый.

• (5) — указывает на приемку «5» (соответствует категории качества «ВП» / военная приёмка с более жёсткими требованиями по температурам, сроку сохраняемости и др.).

Ключевые электрические и эксплуатационные параметры

Для тумблеров серии ПТ57‑1‑1В (включая исполнения с приемкой «1» и «5») типичны следующие нормы:

• Сопротивление электрического контакта — не более 0,05 Ом.

• Сопротивление изоляции — не менее 1000 МОм.

• Электрическая прочность изоляции — 500 Вэфф для модификаций с типономиналом «1» (как ПТ57‑1‑1В).

• Рабочий диапазон температур для изделий с приемкой «1» — примерно от −45 до +55 °C, для изделий с приемкой «5» (категория «ВП») — примерно от −60 до +85 °C.

• Коммутируемый ток — от единиц микроампер до 6 А, напряжение — от долей вольта до 250 В, циклов коммутации — до 75 000 включений/отключений.

Особенности исполнения ПТ57‑1‑1В7.850.055‑03(5)

Данная модификация отличается:

• Желтым колпачком (ручкой), что иногда используется для маркировки конкретных режимов или функций в панелях управления.

• Приемкой «5» (категория «ВП»), что означает выполнение более строгих требований по температурному диапазону, сроку сохраняемости (до 15 лет) и, как правило, применению в более ответственных и военных системах.
