ПТ57-1-3В (5) Смоленский завод

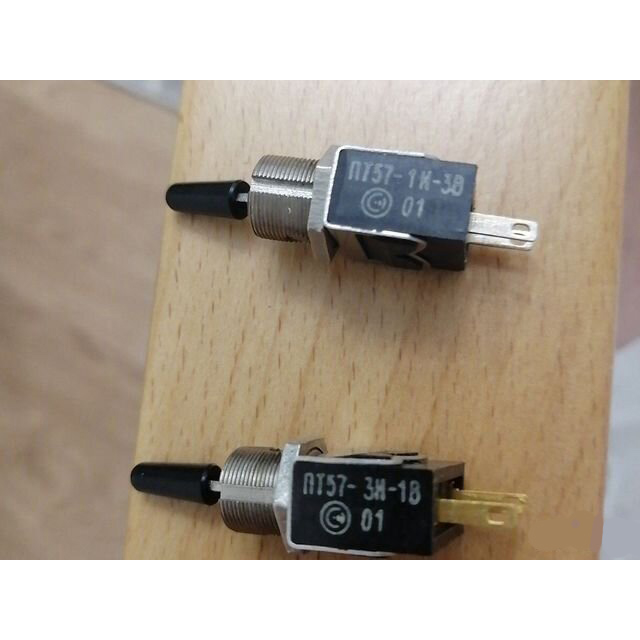

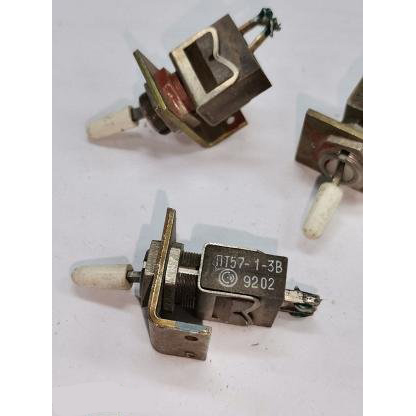

ПТ57‑1‑3В (5) — миниатюрный перекидной тумблер, выпускаемый Смоленским заводом радиодеталей (СЗР) по ТУ АГ0.360.053ТУ; относится к всеклиматическому исполнению категории качества «ВП» с видом приемки «5». Это однополюсный, двухположный (on‑off) переключатель для коммутации цепей постоянного и переменного тока с частотой до 1000 Гц в радиоэлектронной аппаратуре.

Основные электрические параметры

• Номинальный ток обычно указывается как 3–5 А (в зависимости от конкретной модификации и источника данных).

• Номинальное напряжение до 250 В постоянного и переменного тока, предельная коммутируемая мощность порядка 660 Вт.

• Сопротивление контактов не более 50 мОм (обычно порядка 0,05 Ом), сопротивление изоляции не менее 1000 МОм, электрическая прочность изоляции около 750 В эффективного значения.

Конструкция и габариты

• Корпус выполнен из бакелитоподобного пластмассового материала, без покрытия, цвет черный; толкатель и ручка — металлические, также черные, с обычной короткой ручкой (около 15 мм в длину).

• Габаритные размеры приблизительно 15×13,5×48 мм (длина×ширина×высота), диаметр установочного отверстия 10,1 мм; тумблер имеет протектор (пластмассовое защитное кольцо вокруг оси).

• Степень защиты по корпусу соответствует примерно IP40 (защита от доступа пальцем и от попадания крупных твердых частиц).

Условия эксплуатации и ресурс

• Рабочий диапазон температур для приемки «5» — примерно от −60 до +85 °C, относительная влажность до 98% при +35 °C; изделие всеклиматическое, допускается работа в любом рабочем положении.

• Рассчитан на не менее 10 000 коммутаций, минимальная наработка более 15 000 часов, допускается длительное хранение (до порядка 15 лет при соблюдении условий).

• Усилие переключения лежит в диапазоне примерно 0,5–4 Н, что обеспечивает достаточную четкость фиксации положений при небольшом усилии на ручке.
