П1Т4-1ПВ Смоленск

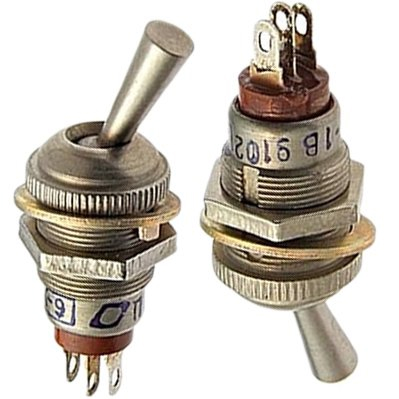

П1Т4‑1ПВ — это однополюсный микротумблер, производимый, в том числе, предприятиями в Смоленске (например, Смоленским НПО «ФЕНИКС» или смоленским заводом «Радиодеталь»). Он относится к серии П1Т (П1Т1/П1Т3/П1Т4) и рассчитан в основном на коммутацию сигнальных и управляющих цепей, а не мощных нагрузок.

Назначение и область применения

Тумблер П1Т4‑1ПВ предназначен для коммутации электрических цепей с напряжением до 250 В и током до примерно 1 А (в зависимости от конкретного исполнения и режима нагрузки). Чаще всего такие изделия применяются в аппаратуре связи, измерительных приборах, промышленной автоматике и бортовых системах, где нужен надёжный ручной переключатель с фиксацией положения.

Основные технические параметры

• Напряжение: до 250 В постоянного или переменного тока в зависимости от нагрузки (обычно активная и индуктивная).

• Ток: порядка 0,2–1,0 А (активная нагрузка), в более «мощных» вариантах серии П1Т до 3–5 А, но П1Т4‑1ПВ относится к более «слаботочной» группе.

• Усилие переключения: примерно 1–7 Н, что обеспечивает удобную и чёткую работу рукоятки.

• Масса: не более 10–11 г, что делает тумблер лёгким и компактным.

Конструкция и монтаж

П1Т4‑1ПВ выполнен в виде однополюсного перекидного тумблера с фиксацией положений рычага, обычно с двумя или тремя положениями (on‑on или on‑off‑on в зависимости от модификации). Корпус выполняется из термостойкого материала (например, карболита или аналогичного изоляционного пластика), контакты — из металлических сплавов с низким сопротивлением, выводы предназначены для монтажа под пайку. Установка производится через отверстие на панели, с фиксацией гайкой и прокладкой, степень защиты IP40.

Температурный диапазон и эксплуатация

Серия П1Т рассчитана на всеклиматическое исполнение: рабочие температуры обычно от −60 до +85 °C, что позволяет использовать тумблер в условиях повышенной жёсткости. Электрическая прочность изоляции порядка 750–1100 В, сопротивление изоляции не менее 1000 МОм, что обеспечивает надёжную работу в низковольтной аппаратуре. Ресурс коммутаций — порядка нескольких тысяч циклов, что достаточно для большинства типовых применений.
