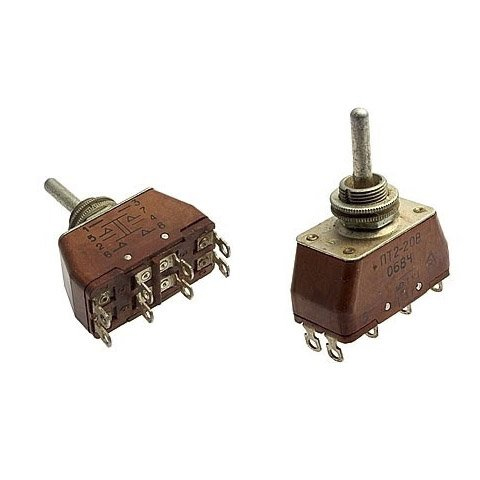

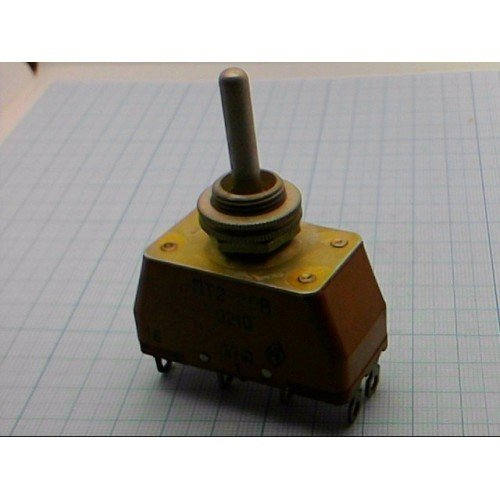

ПТ2-20В НИИРК

Переключатель ПТ2‑20В производства НИИРК (или типа, разработанного по его техническим требованиям) относится к семейству тумблеров мгновенного действия, предназначенных для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и контрольно‑измерительной аппаратуре.

Назначение и применение

ПТ2‑20В используется как ручной переключатель в приборах, где требуется надёжное переключение между несколькими цепями (например, включения/выключения и выбор режима работы). Тумблер выпускается во всеклиматическом исполнении, что позволяет применять его в условиях широкого диапазона температур и повышенной влажности.

Конструкция и коммутация

• Тумблер имеет конструктивное исполнение с фиксацией рукоятки в одном крайнем и среднем положениях (по отличию от других моделей серии ПТ2).

• Предусмотрена возможность комплектации протектором (защитной крышкой), что повышает защиту от несанкционированного переключения и механических повреждений контактов.

Основные технические параметры

• Номинальный постоянный ток: порядка 0,1–16 А при напряжении 3–16 В.

• Переменный ток: примерно 0,01–5 А при напряжении 3–380 В; максимальная коммутируемая полная мощность переменного тока может достигать около 1900 В·А.

• Температура эксплуатации — приблизительно от −60 до +100 °C, что соответствует требованиям работы в жёстких климатических условиях.

Механические и эксплуатационные свойства

• Масса корпуса не превышает примерно 70 г, что делает переключатель компактным и лёгким для установки на панелях.

• Число циклов коммутации в нормальных условиях — до нескольких тысяч, что обеспечивает достаточно долгий ресурс при умеренной нагрузке.

• Требуемое усилие переключения находится в диапазоне примерно от 5 до 35 Н в зависимости от категории приёмки, что обеспечивает надёжный контакт при достаточно удобной ручной работе.
