ПТ2-40В Кузбассрадио

ПТ2‑40В — это советский двухполюсный тумблерный переключатель, выпускаемый АО «НПП Кузбассрадио» (г. Белово, Кузбасс), широко применявшийся в радио‑ и электроаппаратуре военного и промышленного назначения.

Общее описание

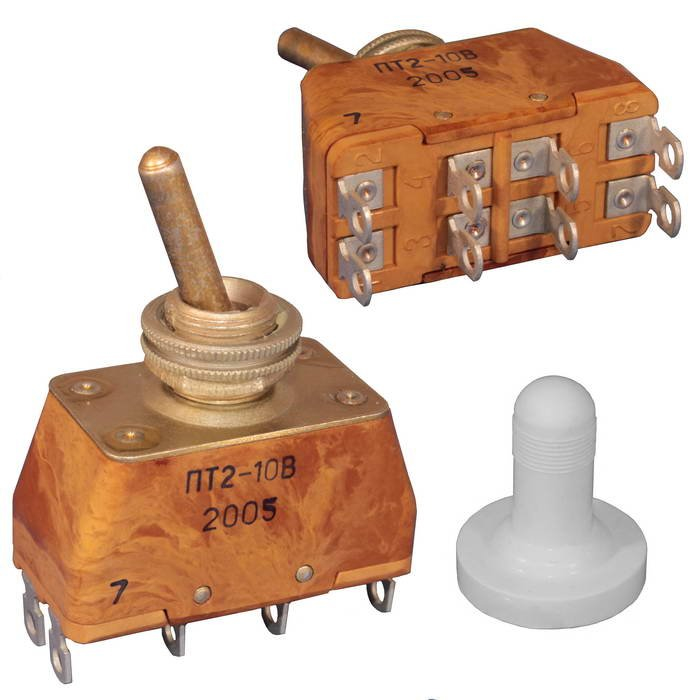

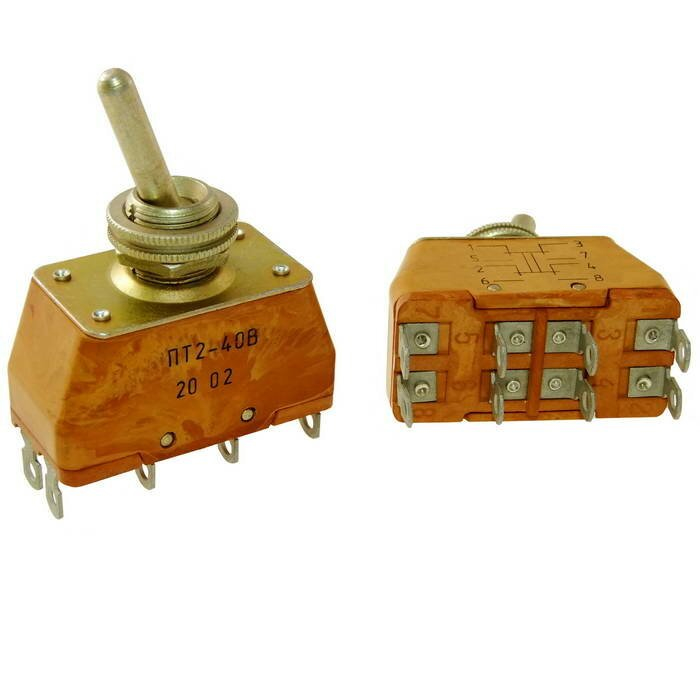

ПТ2‑40В выполнен в цельномодельном исполнении для монтажа на панель; корпус изготавливается из карболита, ручка‑толкатель — из металла, цвет корпуса обычно коричневый. Переключатель имеет фиксацию ручки в двух крайних положениях без среднего нейтрального положения и не имеет индикаторной подсветки.

Контактные и электрические параметры

Тумблер двухполюсный, с двумя контактными группами по 4 контакта, электрическая схема — DPDT (двойной перекидной переключатель).

• Номинальный ток постоянного тока — до 16 А, при переменном токе — до 16 А при напряжении до 380 В (в разных редакциях ТУ указывают 250 В или 380 В).

• Сопротивление контактов не превышает 20 мОм, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции 1500 В.

• Максимальная коммутируемая мощность порядка 450 Вт.

Конструкция и монтаж

Установочный размер — крепёжное отверстие диаметром около 14,2 мм, тумблер крепится на панель и фиксируется гайкой. Габариты корпуса приблизительно 48×24×25 мм, общая высота переключателя с ручкой — около 70 мм.

Климатические и эксплуатационные характеристики

Переключатель имеет всеклиматическое исполнение (климатическое исполнение «В»), допускает работу в диапазоне температур от −60 до +100 °C и относительной влажности до 98% при +35 °C. Ресурс составляет около 10 000 часов, максимальный срок хранения — порядка 12–15 лет, усилие переключения лежит в диапазоне примерно 4,9–39,2 Н.
