ПТ3-10В Кузбассрадио

ПТ3‑10В от КУЗБАССРАДИО — это перекидной трёхполюсный тумблер‑переключатель всеклиматического исполнения, предназначенный для ручного коммутирования электрических цепей в различных промышленных и радиоэлектронных устройствах.

Назначение и тип коммутации

Тумблер ПТ3‑10В рассчитан на коммутацию до трёх независимых цепей (3‑полюсный) по схеме 3P3T (on‑off‑on), с фиксацией рукоятки в двух крайних и среднем положениях. Он используется как общий выключатель питания или как переключатель режимов в аппаратуре, где требуется надёжный механический разрыв всех трёх фаз/линий одновременно.

Основные электрические параметры

• Номинальный ток: до 16 А.

• Номинальное рабочее напряжение: до 380 В переменного тока.

• Максимальная коммутируемая мощность: порядка 1900 Вт.

• Сопротивление контактов: не более 20 мОм (0,02 Ом).

• Сопротивление изоляции: не менее 1000 МОм.

• Электрическая прочность изоляции: до 1500 В, что допускает применение в сетях с высокой помехоустойчивостью.

Климатические и механические характеристики

• Температурный диапазон: от −60 до +100 °C; всеклиматическое исполнение (В), рассчитанное на работу в широком спектре климатических условий и влажности до 98% при 35 °C.

• Механический ресурс: около 10 000–15 000 переключений.

• Способ монтажа: на панель, с крепёжным отверстием диаметром около 14,2 мм.

• Габариты: примерно 42×30×25 мм (длина×ширина×высота), масса порядка 65–70 г.

Конструкция и особенности

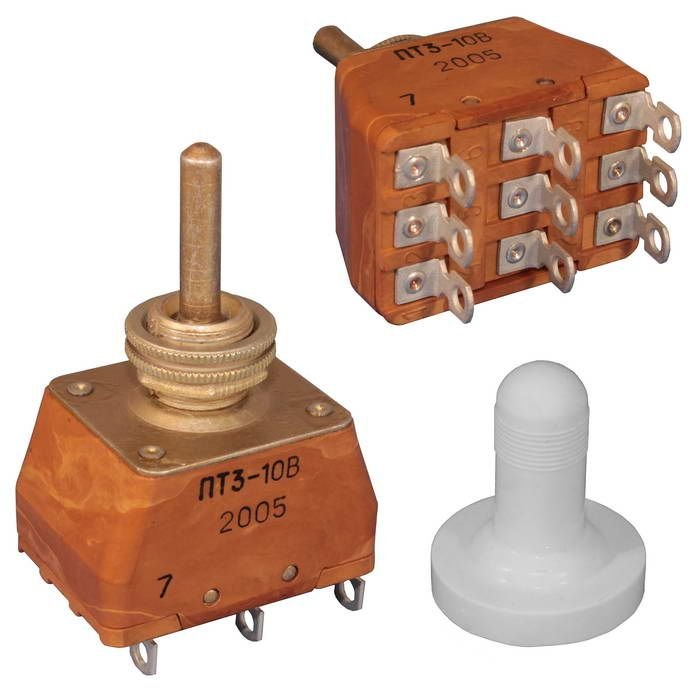

• Корпус выполнен из карболита (бакелита), ручка — металлическая, с возможностью установки протектора (защитного колпачка).

• Контакты — латунные, с покрытием серебром, что обеспечивает стабильное электрическое сопротивление и устойчивость к окислению.

• Подключение контактов, как правило, выполнено под пайку; степень защиты IP40 (защита от проникновения инструмента и инородных тел, но без герметичности).
