ПТ57-1Н-3В Смоленск

ПТ57‑1Н‑3В — это миниатюрный рычажный тумблер (перекидной переключатель) советского/российского производства, выпускаемый в Смоленске заводом СЗР (Смоленский завод радиодеталей). Он предназначен для коммутации цепей постоянного и переменного тока в радио‑ и электроаппаратуре общего и специального назначения.

Назначение и область применения

ПТ57‑1Н‑3В применяется для коммутации цепей сигнализации, питания и управления в электронной аппаратуре, в том числе во встроенной и бортовой технике. Тумблер рассчитан на работу как с малыми сигнальными токами, так и с относительно мощными нагрузками питания и управления.

Расшифровка обозначения

Расшифровка маркировки примерно такова:

• ПТ — тумблер;

• 57 — порядковый номер серии;

• 1 — конструктивное исполнение (два фиксированных положения);

• Н — приемка «СКК» (специальная приемка по качеству);

• 3 — материал/покрытие контактов (серебряное покрытие);

• В — всеклиматическое (всеклиматическое) исполнение.

Основные технические параметры

• Всеклиматическое исполнение, допустимый диапазон рабочих температур обычно от примерно −45 °C до +55…+85 °C в зависимости от поступки (приемки «1» или «5»).

• Сопротивление контактов не более 50 мОм, что обеспечивает низкие потери на контактах.

• Сопротивление изоляции не менее 1000 МОм, электрическая прочность изоляции порядка 750 В, что говорит о высокой диэлектрической надежности.

• Номинальный ток и напряжение позволяют использовать тумблер в цепях постоянного и переменного тока с частотой до 1000 Гц.

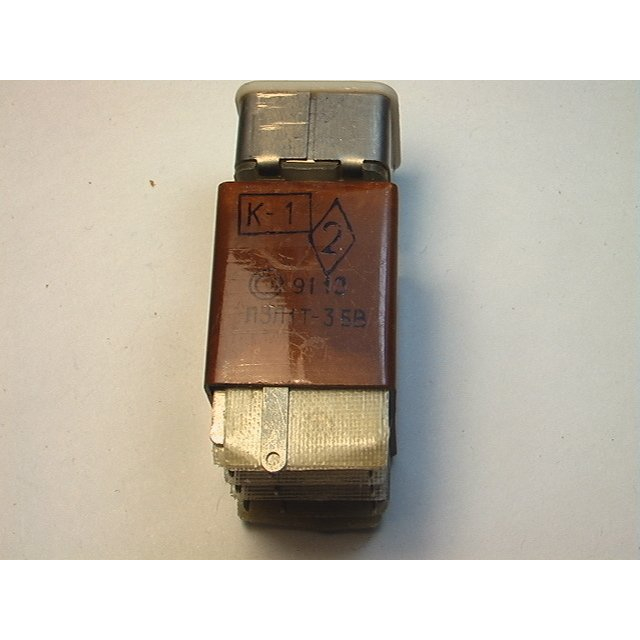

Конструкция и габариты

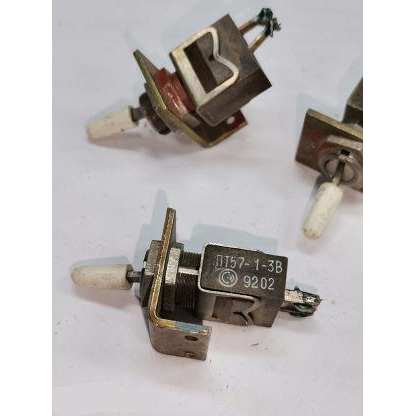

ПТ57‑1Н‑3В выполнен в миниатюрном металлическом корпусе с рычажным переключателем, типовым габаритом порядка 13–15 мм по длине и ширине. Масса изделия около 13 г, что характерно для микротумблеров серии ПТ57. Рабочее положение — любое, что удобно для установки в различных приборах и панелях.
