Описание
Соединители 2РМГ22Б4Ш3Е2

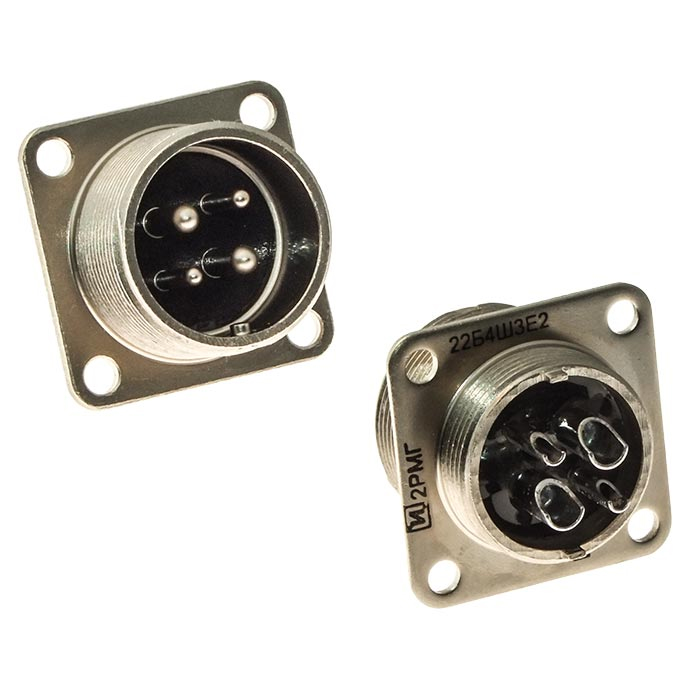

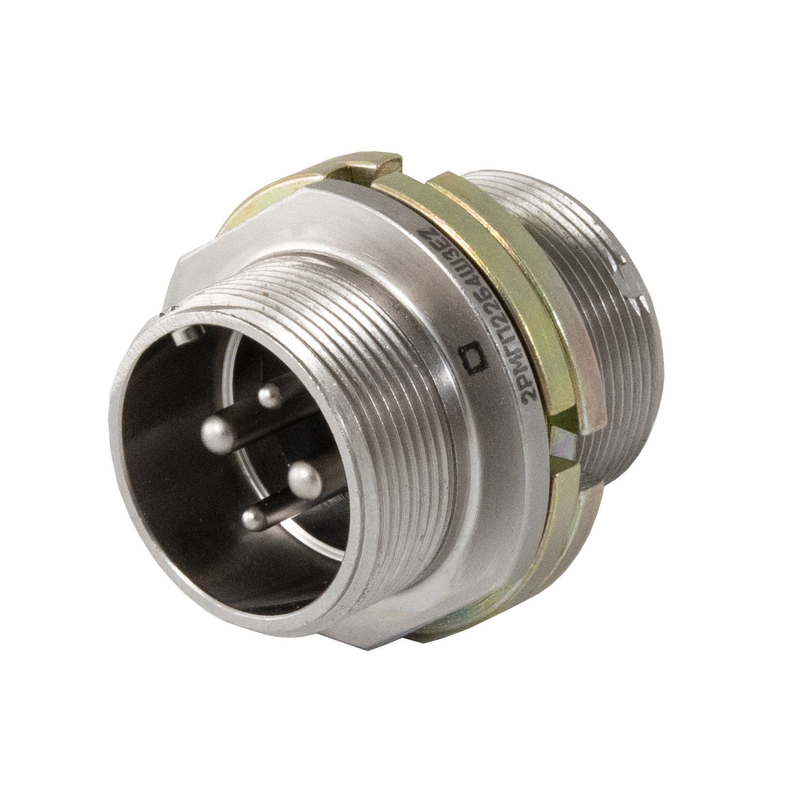

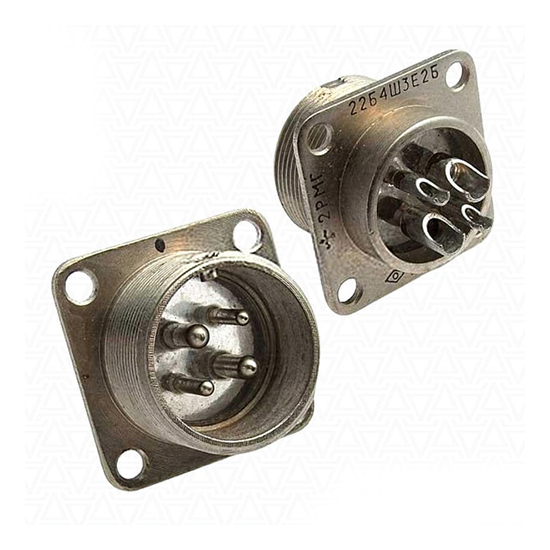

Разъем 2РМГ22Б4Ш3Е2 представляет собой 4-контактную герметичную приборную вилку из серии 2РМГ, предназначенную для работы в электрических цепях переменного и постоянного тока. Основные характеристики включают:
Посадочный диаметр : 22 мм.
Максимальная токовая нагрузка : до 55 А на соединитель, с отдельными контактами, допускающими 13 А и 20 А в зависимости от диаметра (2 мм и 3 мм соответственно).
Рабочее напряжение : до 560 В.
Конструкция и материалы
Корпус разъема изготовлен из алюминиевого сплава АЛ-11, а изоляторы выполнены из прессматериала КМК-218Л. Контакты имеют никелевое покрытие, что обеспечивает хорошую проводимость и защиту от коррозии. Штыри контактов выполнены из материала ковара, что также способствует надежности соединения.
Условия эксплуатации
Разъемы 2РМГ22Б4Ш3Е2 могут функционировать в широком диапазоне температур — от -60°C до +200°C. Они также устойчивы к механическим воздействиям и вибрациям, что делает их подходящими для использования в сложных условиях.
Применение
Данные разъемы используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры как общего, так и специального назначения. Их конструкция позволяет применять их в различных областях, включая промышленность и научные исследования.
Расшифровка обозначений
Обозначение 2РМГ22Б4Ш3Е2 можно расшифровать следующим образом:
2РМГ — тип разъема (герметичный цилиндрический);
22 — условный размер корпуса (22 мм);
Б — вид корпуса (блочный);
4 — количество контактов (4);
Ш — часть соединителя вилка ;
Разъем2РМГ22Б4Ш3Е2 представляет собой 4-контактную герметичную приборную вилку серии 2РМГ. Он предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 560 В. вилка имеет посадочный диаметр 22 мм и обеспечивает соединение двух контактов диаметром 2 мм и двух контактов диаметром 3 мм.
Технические характеристики:
Тип соединителя: 2РМГ, цилиндрический герметичный.
Количество контактов: 4.
Рабочее напряжение: до 560 В.
Максимальная токовая нагрузка: до 13 А на контакты ?2 мм и до 20 А на контакты ?3 мм. Общая максимальная токовая нагрузка на соединитель — до 55 А
Сопротивление контактов: не более 5 мОм
Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
Температура окружающей среды: от -60°C до +200°C
Минимальная наработка: не менее 1000 часов
Количество сочленений-расчленений: до 500 раз
Конструктивные особенности:
Корпусные детали изготовлены из алюминиевого сплава АЛ-11.
Материал изоляторов — прессматериал КМК-218Л.
Штыри контактов — цилиндрические, материал ковар, покрытие никель.
Метод монтажа — навесной (объемный).
Сочленение соединителя — резьбовое, поляризация корпуса одношпоночная
Разъемы серии 2РМГ используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
