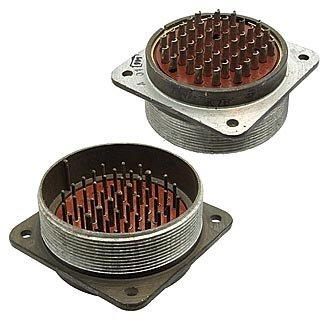

2РТ60ПК47НГ2-А — это приборная цилиндрическая розетка серии 2РТ‑А с прямым патрубком, предназначенная для подключения кабеля к аппаратуре в низкочастотных цепях постоянного и переменного тока до нескольких мегагерц.

Назначение и область применения

• Предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

• Используется в аппаратуре общего и специального назначения, в том числе для соединения приборной части с кабельной через ответную вилку 2РТ соответствующей серии.

• Подходит для эксплуатации во внутренней и наружной установке в климатическом исполнении УХЛ согласно отраслевым техническим условиям (ОСТ В 110121‑91 и др.).

Основные электрические характеристики

• Рабочее напряжение цепи (амплитудное) до 700–850 В в зависимости от исполнения и условий эксплуатации. +3

• Сопротивление изоляции в нормальных условиях не менее 5000 МОм для конкретно 2РТ60ПК47НГ2‑А, что выше базового уровня для серии 2РТ‑А.

• Контакты рассчитаны на токи от единиц до десятков ампер в зависимости от их диаметра (типовые значения для 2РТ‑А: от 10 до 200 А на контакт, при увеличении диаметра растёт допустимый ток).

Пример: в корпусе 60 с обозначением «47» обычно используется группа крупных силовых контактов, рассчитанных на значительные токовые нагрузки.

Механическая и климатическая стойкость

• Диапазон рабочих температур обычно от −60 до +100 °C, допускается циклическая смена температур до +180 °C кратковременно.

• Сопротивление вибрации: синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением до 300 м/с² (около 30 g) для 2РТ60ПК47НГ2‑А.​

• Ударная прочность: выдерживает одиночные и многократные удары с ускорениями, принятыми для серии 2РТ‑А (до 1000 g для одиночных ударов по типовым данным серии).

• Минимальная наработка не менее 1000 часов, ресурс по количеству сочленений–расчленений не менее 500 циклов.

Конструкция и расшифровка обозначения

• 2РТ — серия
