Описание

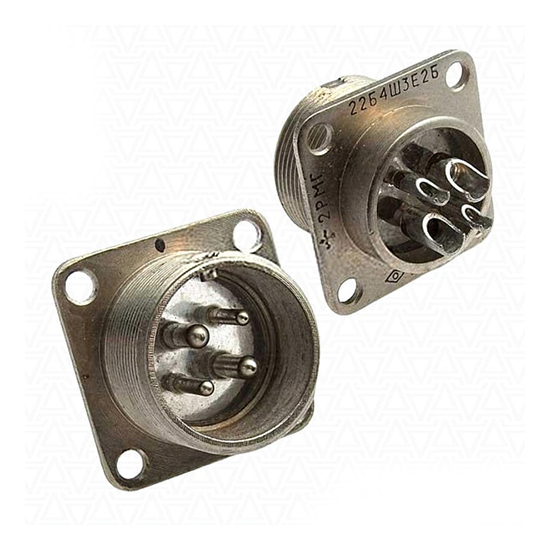

Соединители 2РМГ22Б4Ш3Е2Б
Соединители 2РМГ22Б4Ш3Е2Б представляют собой герметичные цилиндрические низковольтные разъемы, предназначенные для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Они используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Основные характеристики:
Тип соединителя : 2РМГ, герметичный.
Условный размер корпуса : 22 мм.
Количество контактов : 4.
Сочетание контактов : 2 контакта диаметром 2 мм и 2 контакта диаметром 3 мм.
Максимальная токовая нагрузка :
Для контактов ?2 мм: до 13 А.
Для контактов ?3 мм: до 20 А.
Общая максимальная токовая нагрузка на соединитель: до 55 А.
Рабочее напряжение : до 560 В.
Сопротивление контактов :
Для контактов ?2 мм: не более 5 мОм.
Для контактов ?3 мм: не более 3 мОм.
Сопротивление изоляции : не менее 5000 МОм.
Температура окружающей среды : от -60°С до +200°С.
Материал контактов : ковар с никелевым покрытием.
Материал корпуса : алюминиевый сплав АЛ-11.
Материал изоляторов : прессматериал КМК-218Л.
Метод монтажа : навесной (объемный).
Сочленение : резьбовое, поляризация корпуса одношпоночная.
Применение и особенности:
Применение : Используются в радиоэлек

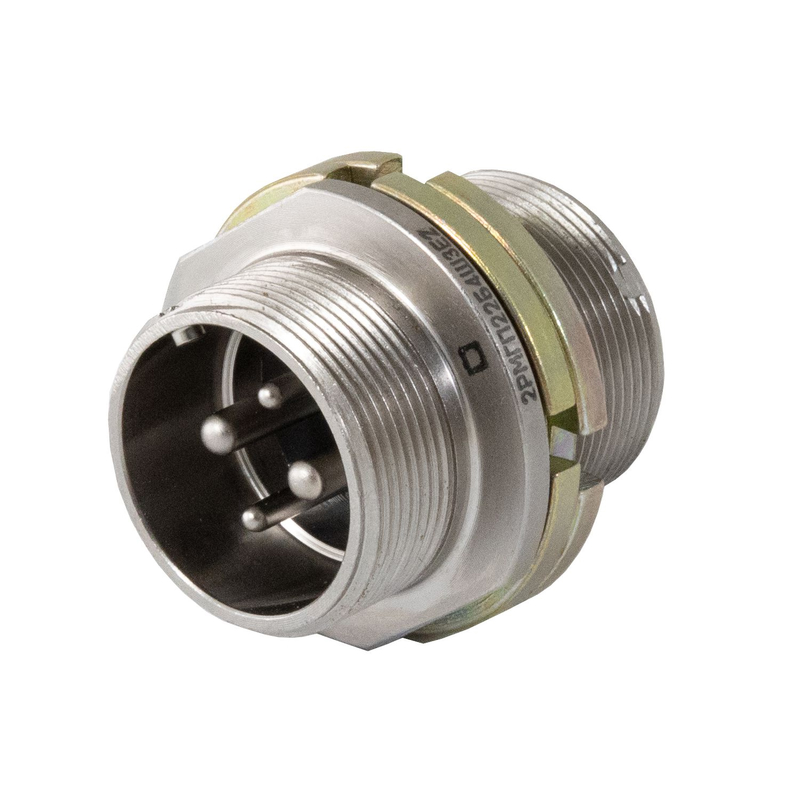

Разъем2РМГ22Б4Ш3Е2Б представляет собой 4-контактную герметичную приборную вилку серии 2РМГ. Он предназначен для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. вилка имеет посадочный диаметр 22 мм и обеспечивает соединение двух контактов диаметром 2 мм и двух контактов диаметром 3 мм.
Технические характеристики:
Рабочее напряжение: не более 560 В.
Максимальная токовая нагрузка на контакт:
Для контактов ? 2 мм: до 13 А.
Для контактов ? 3 мм: до 20 А.
Общая максимальная токовая нагрузка: до 55 А.
Сопротивление контактов:
Для контактов ? 2 мм: не более 5 мОм.
Для контактов ? 3 мм: не более 3 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Температурный диапазон: от -60°C до +200°C.
Вибрационная стойкость: диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с?.
Механическая стойкость: одиночные удары до 5000 м/с?, многократные удары до 1000 м/с?.
Конструкция:
Корпус вилки изготовлен из алюминиевого сплава АЛ-11.
Изоляторы выполнены из прессматериала КМК-218Л.
Контакты имеют цилиндрическую форму и покрыты никелем.
Монтаж навесной, сочленение резьбовое с одношпоночной поляризацией корпуса.
Разъемы 2РМГ22Б4Ш3Е2Б используются для внутреннего монтажа в радиоэлектронной аппаратуре и соответствуют климатическому исполнению УХЛ. Они подходят для работы в различных условиях, включая повышенную влажность и низкое давление.
