Описание

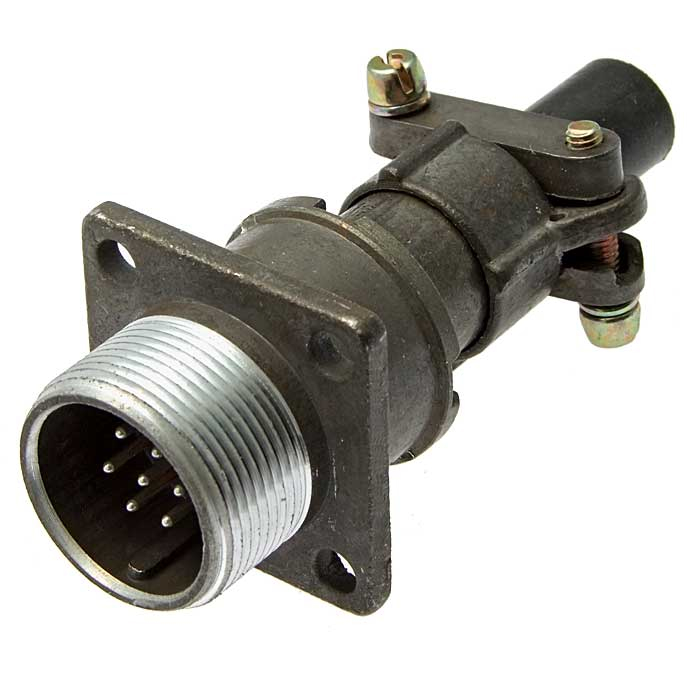

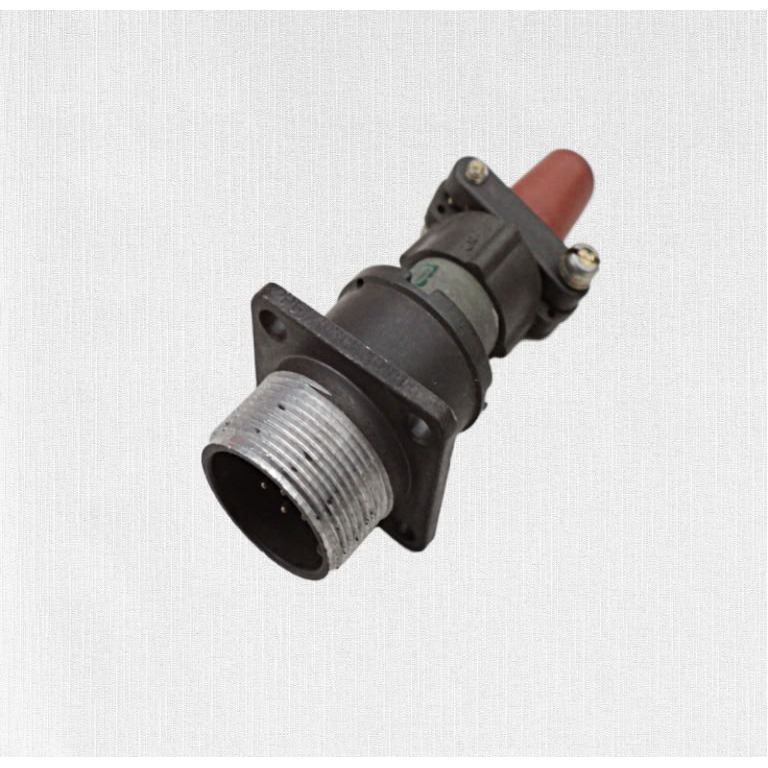

Соединители 2РМ18БПН7Ш1В1
Соединители 2РМ18БПН7Ш1В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Они состоят из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.
Основные характеристики
Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 18.
Вид корпуса : Блочный (приборный).
Вид патрубка : Прямой.
Вид гайки патрубка : Для неэкранированного кабеля.
Количество контактов : 7.
Диаметр контактов : 1 мм.
Покрытие контактов : Серебро.
Теплостойкость : До 100° С.
Технические параметры
Максимальное рабочее напряжение : 560 В или 700 В.
Токовая нагрузка на одиночный контакт : От 4 А до 36 А.
Сопротивление контактов : Не более 5 мОм.
Число сочленений-расчленений : 500.
Минимальная наработка : 5000 ч (или 1000 ч в некоторых источниках).
Срок сохраняемости : До 15 лет.
Условия эксплуатации
Температура среды : От -60° С до 100° С.
Вибрация : Синусоидальная, частота от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.
Акустический шум : Частота от 50 Гц до 10 0
Соединитель2РМ18БПН7Ш1В1 представляет собой цилиндрический негерметичный низкочастотный разъём, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.
Технические характеристики
Тип соединителя : Негерметичный.
Условный размер корпуса : 18 мм.
Вид корпуса : Блочный (приборный).
Вид патрубка : Прямой.
Вид гайки патрубка : Для неэкранированного кабеля.
Количество контактов : 7.
Вид контактов : вилка.
Диаметр контактов : 1 мм.
Покрытие контактов : Серебро.
Теплостойкость : До 100° С.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69
Электрические характеристики
Максимальное рабочее напряжение : 560 В и 700 В.
Токовая нагрузка на одиночный контакт : От 4 А до 36 А.
Суммарная токовая нагрузка на соединитель : От 27 А до 260 А.
Сопротивление контактов : Не более 5 мОм.
Сопротивление изоляции : Не менее 5000 МОм
Условия эксплуатации
Температура окружающей среды : От -60° С до 100° С.
Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения до 490 м/с?.
Механический удар : Пиковое ударное ускорение до 5000 м/с? для одиночного действия и до 1000 м/с? для многократного действия
Применение
Соединители2РМ18БПН7Ш1В1 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего монтажа и могут работать с экранированными или неэкранированными кабелями.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
Доставка
Выберите ваш регион:
РОССИЙСКАЯ ФЕДЕРАЦИЯ
Москва Санкт-Петербург Новосибирск Свердловск Нижний Новгород Татарстан Самара Омск Челябинск Ростов Башкортостан Волгоград Пермь Красноярс Воронеж Саратов Краснодар Алтай | Удмуртия Ульяновск Приморье Ярославль Дагестан Хабаровск Оренбург Кемеров Рязань Томск Астрахань Пенза Липецк Тула Киров Чувашия Бурятия Калининград | Брянск Курск Ивановск Тверь Ставрополь Севастополь Белгород Архангельск Владимир Курганск Крым Смоленск Калуга Забайкалье Мордовия Орлов Вологодск Северная Осетия | Алания Мурманск Ханты-Мансийск Югра Тамбов Чечня Кострома Карелия Ростовск Марий Эл Иркутск Нижегородск Кабардино-Балкария Коми Новгород Амурск Псков Алтайский край | Сахалин Камчатский край Красноярск Хакасия Якутия Адыгея Тюмень Карачаево-Черкесия Ямало-Ненецкий АО Калмыкия Приморский край Свердлов Ингушетия Иванов Московская область Ленинградская область Ханты-Мансийский АО — Югра Курган |
ДОСТАВКА В ЕВРОПУ
Стамбул Лондон Берлин Мадрид Киев Рим Баку Париж Минск Бухарест Вена Гамбург | Брюссель Самара Ростов-на-Дону Уфа Бирмингем Тбилиси Кёльн Ереван Пермь Воронеж Волгоград Одесса Днепр Неаполь | Лидс Краков Запорожье Франкфурт Львов Тольятти Лодзь Севилья Палермо Сарагоса Владикавказ Ижевск Кривой Рог Рига | Копенгаген Дюссельдорф Дортмунд Эссен Малага Оренбург Шеффилд Познань Бремен Лиссабон Рязань Гомель Астрахань Дублин | Прага София Казань Белград Амстердам Саратов Кишинёв Загреб Валенсия Ярославль Генуя Штутгарт Глазго | Варшава Барселона Мюнхен Харьков Милан Стокгольм Краснодар Турин Марсель Скопье Вроцлав Хельсинки Ульяновск Вильнюс | Ливерпуль Будапешт Лейпциг Ганновер Тирана Дрезден Роттердам Гётеборг Манчестер Липецк Киров Лион Гаага |
Где купить
Приобрести продукцию в Москве и других городах, Вы можете, предварительно забронировав ее на сайте
Недавно просмотренные товары:
2РМ18 2РМ18БПН7Ш1В1
Под заказ
2РМ2 2РМ24БПН19Г1В1
Цена: 350 ₽

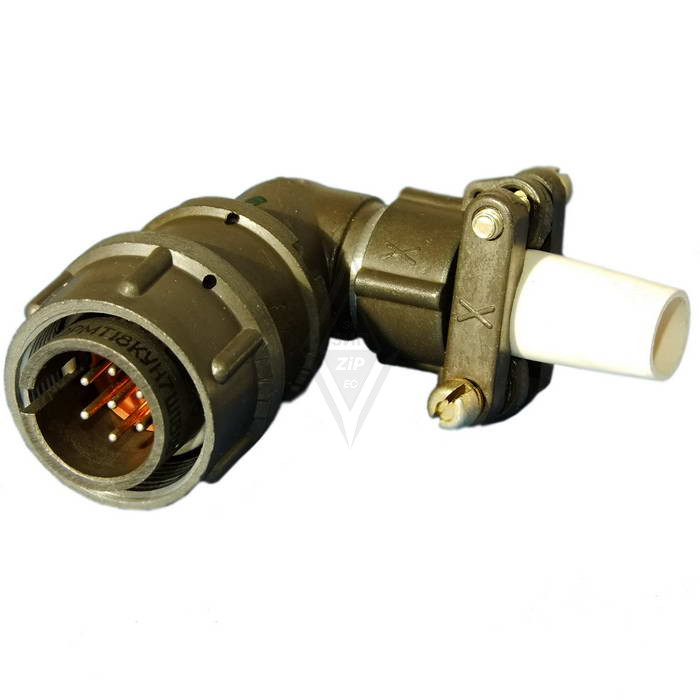

2РМ18 2РМ18КУН7Ш1В1В
