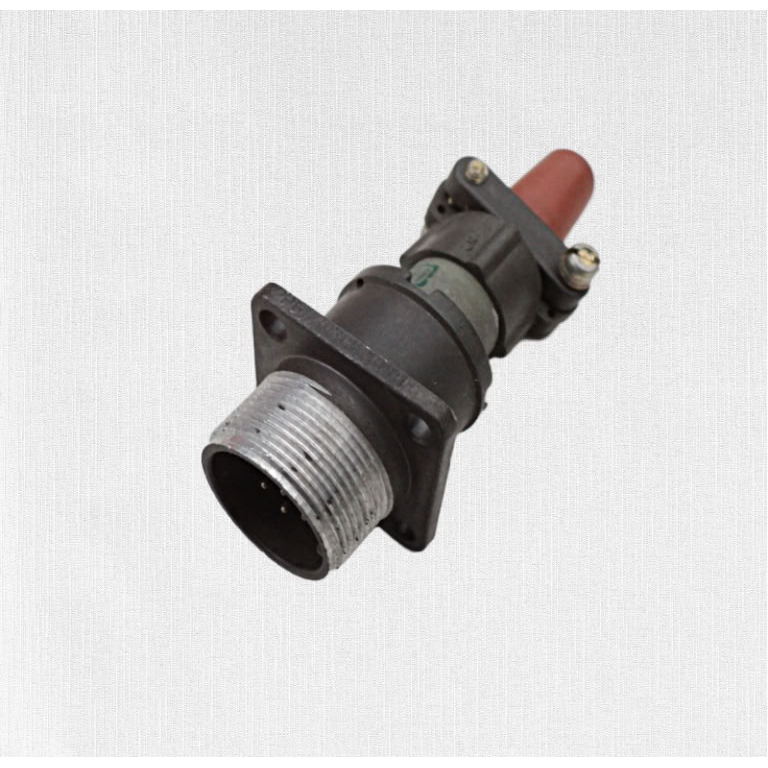

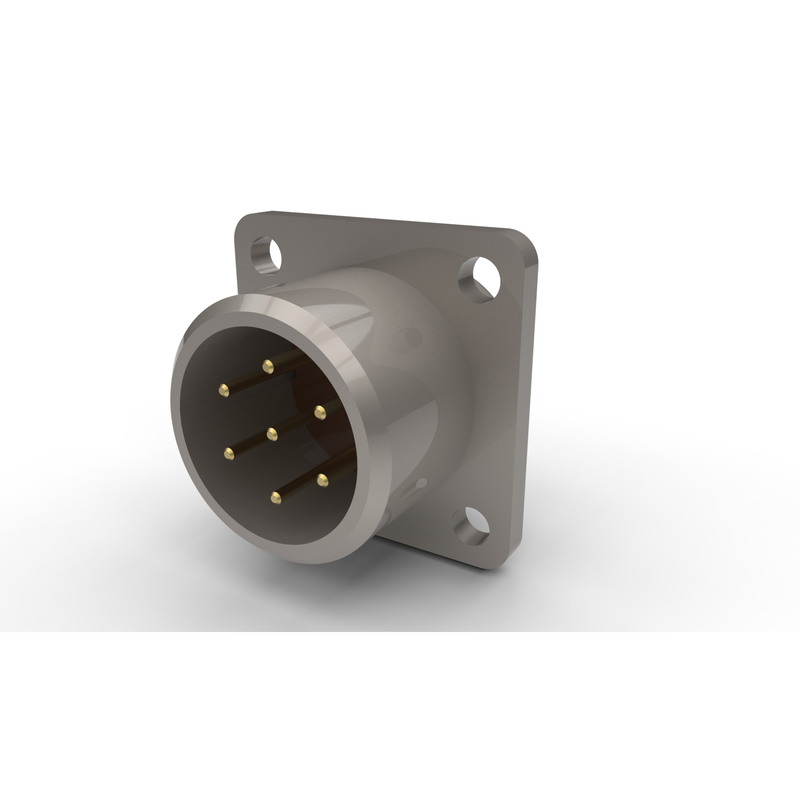

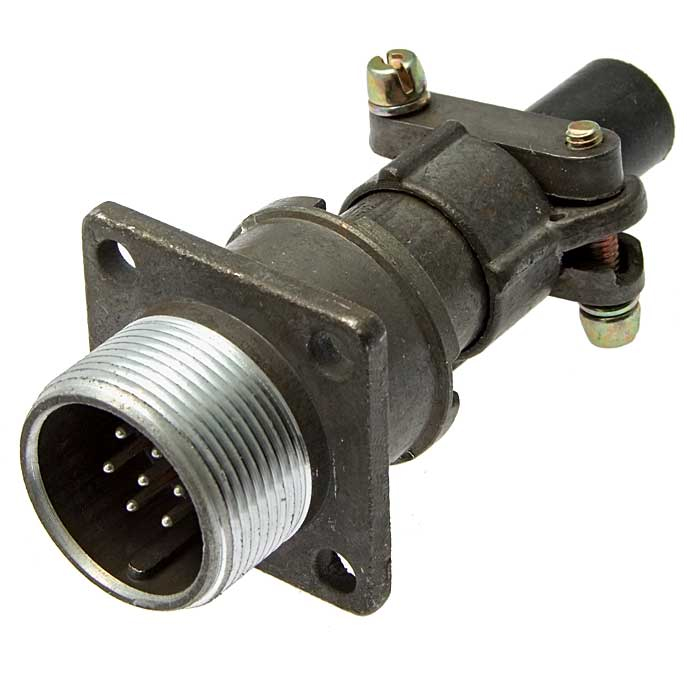

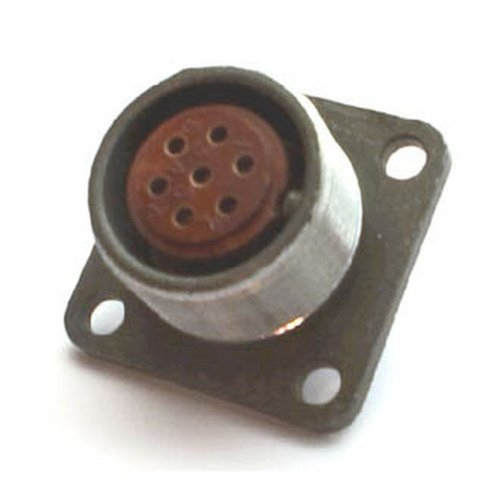

Разъём2РМ18БПН7Ш1В1 Элекон — это цилиндрический низкочастотный электрический соединитель российского производства, выпускаемый ОАО «Элекон» по техническим условиям ГЕ0.364.126 ТУ и аналогичным нормативам.

Этот разъём предназначен для работы в цепях постоянного и переменного тока с частотой сигнала до 3 МГц.
Он используется как блочный приборный соединитель, обеспечивая надёжную коммутацию проводных линий в электротехнических и радиоэлектронных устройствах.

• Тип корпуса: блочный, цилиндрический, негерметичный.

• Посадочный диаметр корпуса — 18 мм, что соответствует индексу «18» в обозначении серии 2РМ.

• Вид патрубка — прямой, предназначен для неэкранированного кабеля (или провода) с соответствующей гайкой патрубка.

• Количество контактов — 7, все контакты выполнены в видевилки (штырьков).

• Диаметр контактов — 1 мм, с покрытием изсеребра (или серебра и золота в некоторых модификациях Элекона).

• Сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — не более 6 пФ.

• Максимальное рабочее напряжение — порядка 560–700 В в зависимости от исполнения.

• Токовая нагрузка:

  • на один контакт — от 4 А до 36 А;

  • суммарная на весь разъём — от 27 А до 260 А.

• Электрическая прочность изоляции порядка 1850–2300 В в зависимости от базового напряжения.

• Диапазон рабочих температур — примерно от−60 °C до +100 °C , климатическое исполнение — УХЛ2.1 по ГОСТ 15150‑69.

• Соединитель рассчитан на длительную эксплуатацию при воздействии вибрации, многократных механических ударов и акустического шума, типичных для промышленной и военной аппаратуры.

• Число циклов сочленения‑расчленения — не менее 500, наработка — до нескольких тысяч часов, срок сохраняемости при заданной гамма‑вероятности — порядка 15 лет.

Такой разъём обычно применяется в блочных приборах, стационарных и подвижных устройствах, где требуется надёжная, многоконтактная коммутация кабельных жгутов без герметизации.
Благодаря резьбовому сочленению и блочному корпусу он хорошо держит нагрузку от кабеля и обеспечивает пылезащищённость контактов и мест подключения проводов.
