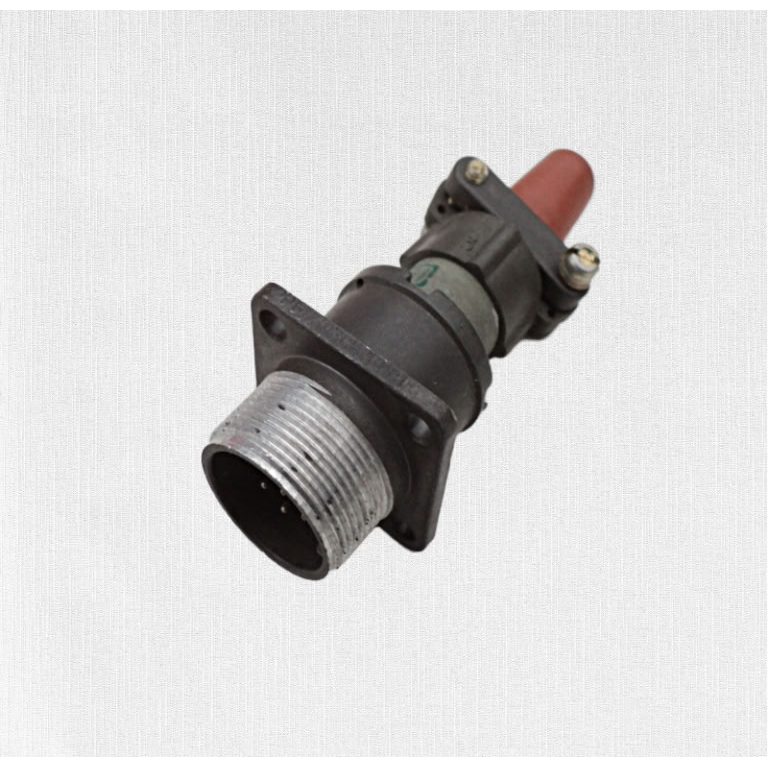

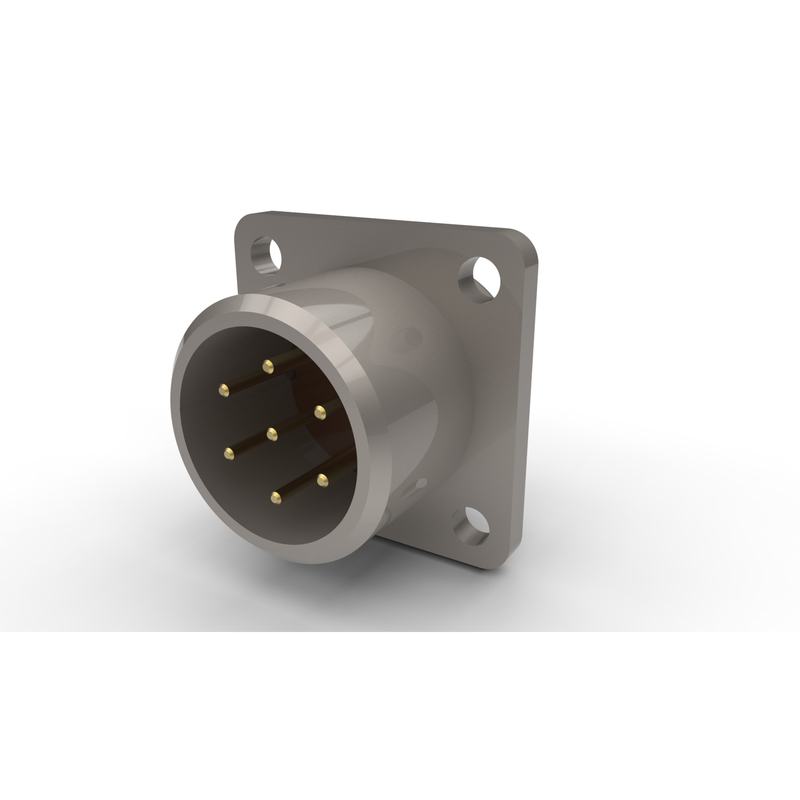

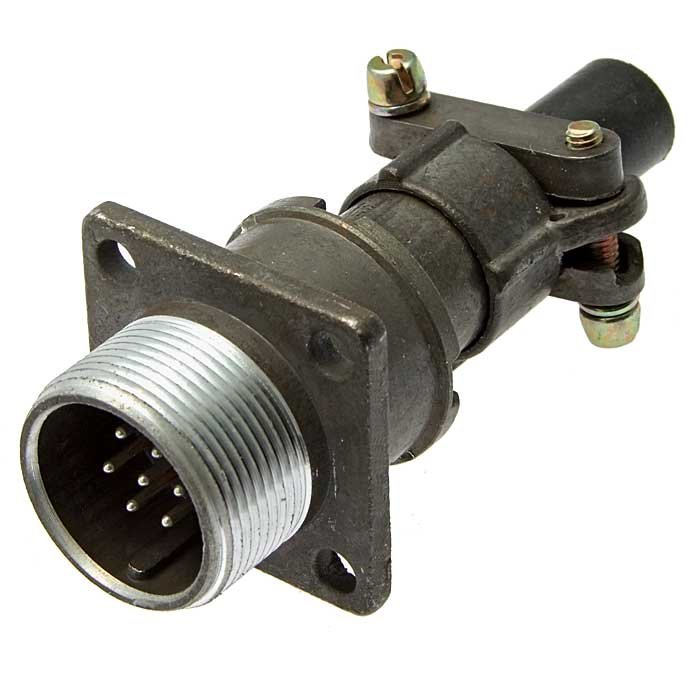

Соединитель2РМ18БПН7Ш1В1 (Каменск‑Уральский) — это негерметичный цилиндрический низкочастотный разъём ряда 2РМ, предназначенный для объёмного монтажа в электро‑ и радиоаппаратуре.

• 2РМ — тип соединителя (низкочастотный цилиндрический с резьбовой фиксацией).

• 18 — условный размер корпуса (диаметр посадочного места).

• Б — блочный (приборный) корпус, монтируется на панель/панельку.

• П — прямой патрубок (линия кабеля/проводки не изгибается под углом).

• Н — негерметичный разъём, без специальной защиты от влаги и пыли по уплотнению корпуса.

• 7 — количество контактов (7 штырьков).

• Ш — наличие контрольного штыря‑калибра для проверки правильности сочленения.

• 1 — теплостойкость до +100 °C.

• В1 — вилка, тип контактной части (штырьковая часть разъёма).

Разъём рассчитан на использование во внутреннем монтаже в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 560–700 В, в зависимости от конкретной модификации и техусловий. Обычно применяется в радиоэлектронной аппаратуре, управления, измерения и промышленном оборудовании, где требуется надёжное соединение с многократным соединением‑расчленением.

• Климатическое исполнение —УХЛ2.1 по ГОСТ 15150‑69: эксплуатация в умеренном и холодном климате, в помещениях, без прямого влияния атмосферных факторов.

• Рабочий диапазон температур окружения — примерно от−60 °C до +100 °C.

• Соединитель withstand’ит вибрацию, линейные и ударные перегрузки, характерные для промышленной и военной аппаратуры (десятки g и более); число сочленений‑расчленений — до 500 циклов.

• Ток на один контакт — единицы–десятки ампер (в зависимости от конкретного исполнения и использованного типа контакта), суммарный ток на весь разъём — порядка десятков–сотен ампер.

• Максимальное рабочее напряжение — до 700 В, сопротивление контактов — не более нескольких мОм, ёмкость между контактами — не более 6 пФ, сопротивление изоляции — не менее нескольких тысяч МОм.

• Электрическая прочность изоляции при 560–700 В — порядка 1800–2300 В в течение кратковременного испытания.
