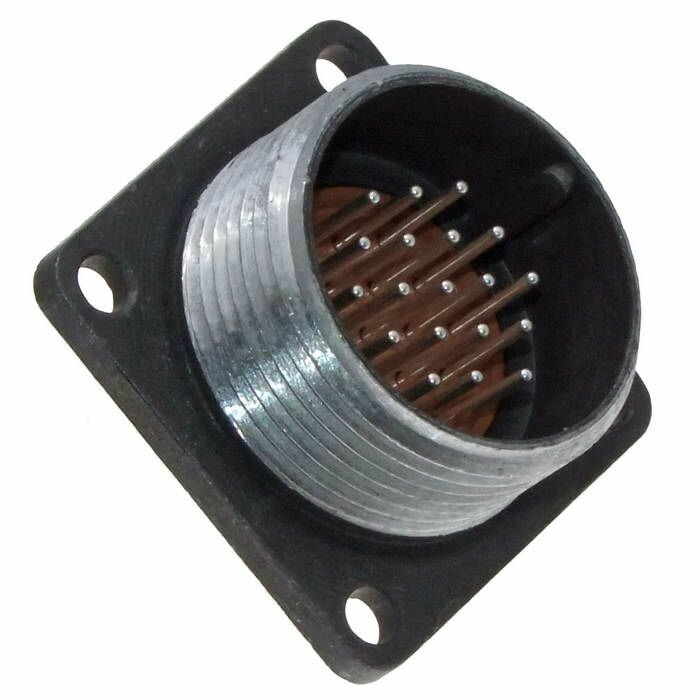

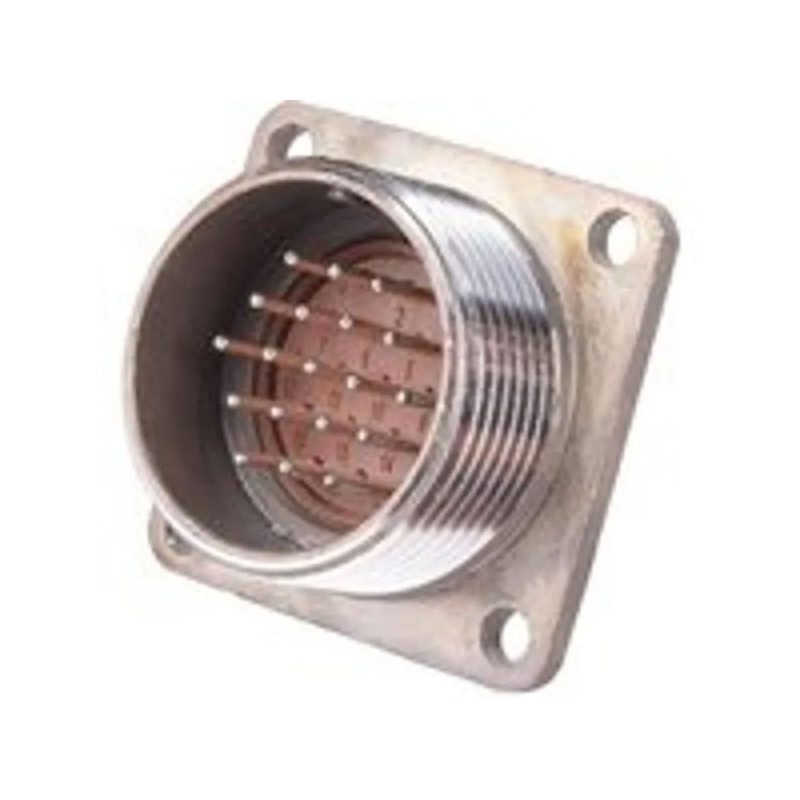

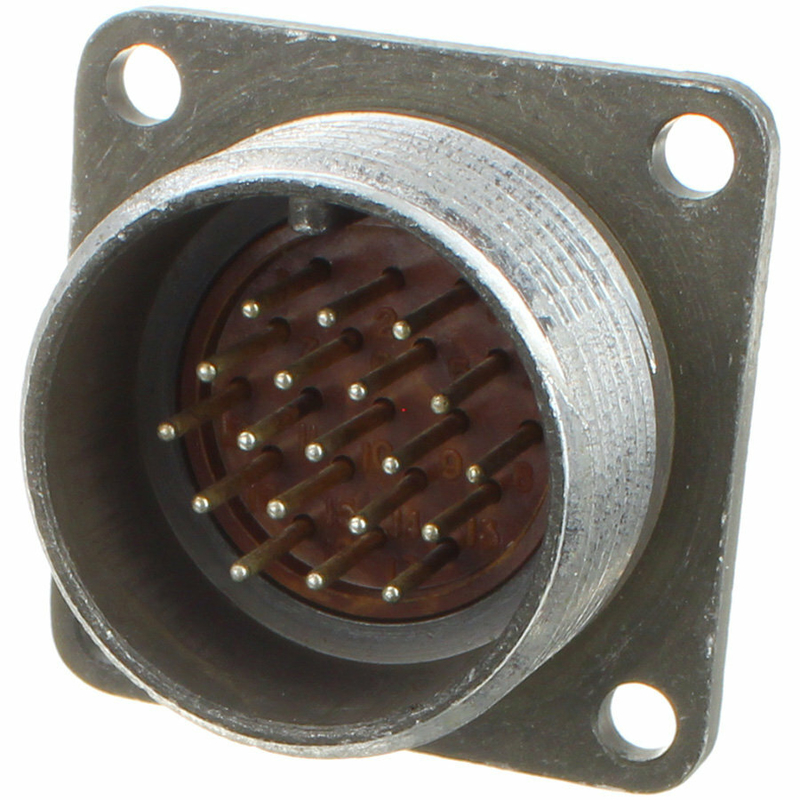

Разъём2РМ24Б19Ш1В1 Элекон — это цилиндрический низкочастотный электрический соединитель серии2РМ , выполняемый в видевилки блочного (приборного) исполнения с 19 контактами‑штырями диаметром 1 мм.

• Тип и серия : низкочастотный цилиндрический разъём серии 2РМ, резьбовое сочленение, исполнение «вилка блочная».

• Количество контактов : 19 штыревых контактов всех диаметром 1 мм (конфигурация «1» по ГОСТ‑маркировке).

• Корпус : блочный приборный корпус из алюминиевого сплава А‑22, без кожуха‑патрубка, с креплением на плоскость.

• Габариты : примерно33×33×25 мм (длина×ширина×высота), что характерно для размера 24 в серии 2РМ.

• Рабочее напряжение : до560 В постоянного или переменного тока.

• Ток на контакт : до5 А на один контакт 1 мм, общий допустимый ток разъёма — до80 А.

• Сопротивление изоляции : не менее5000 МОм , электрическая прочность изоляции — порядка1850 В (питание/испытание).

• Вибрация и удар : разъём рассчитан на работу в условиях синусоидальной вибрации до нескольких кГц и ударных перегрузок до сотен g, что соответствует классическим требованиям для промышленных и приборных устройств.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150‑69, что означает работа в умеренном и холодном климате, при относительно широком диапазоне температур и влажности.

• Теплостойкость : исполнение «1» — до+100 °C длительно, что позволяет применять разъём в приборах и блоках с умеренным тепловыделением.

• Тип контактов и монтаж : контакты штыревые, с покрытием серебра (исполнение «В»), монтаж на блок без патрубка, часто используется для присоединения блочных плат, модулей или приборных панелей.

Разъём2РМ24Б19Ш1В1 Элекон применяется в промышленной и радиоэлектронной аппаратуре для соединения блоков, панелей и приборов; он обеспечивает надёжный контакт, устойчивость к вибрации и относительно высокую токовую нагрузку при компактных габаритах.
