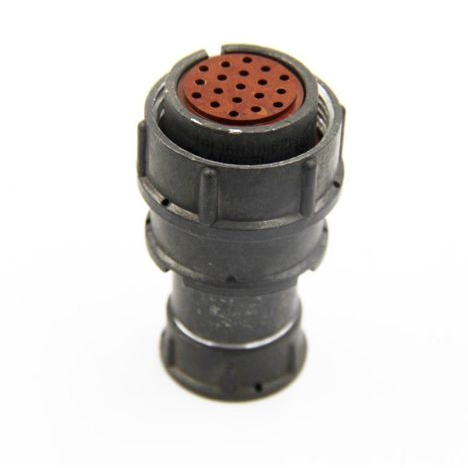

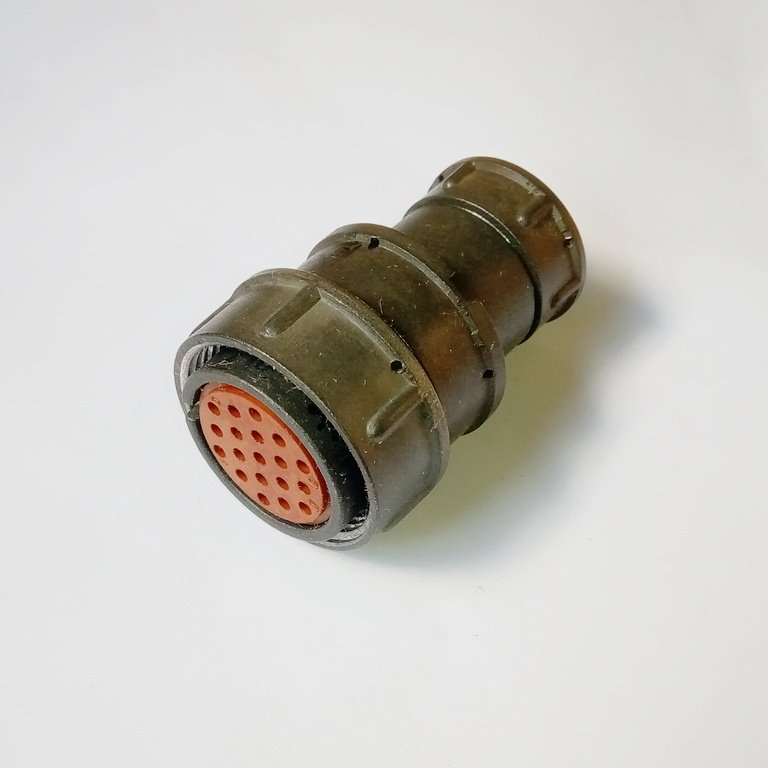

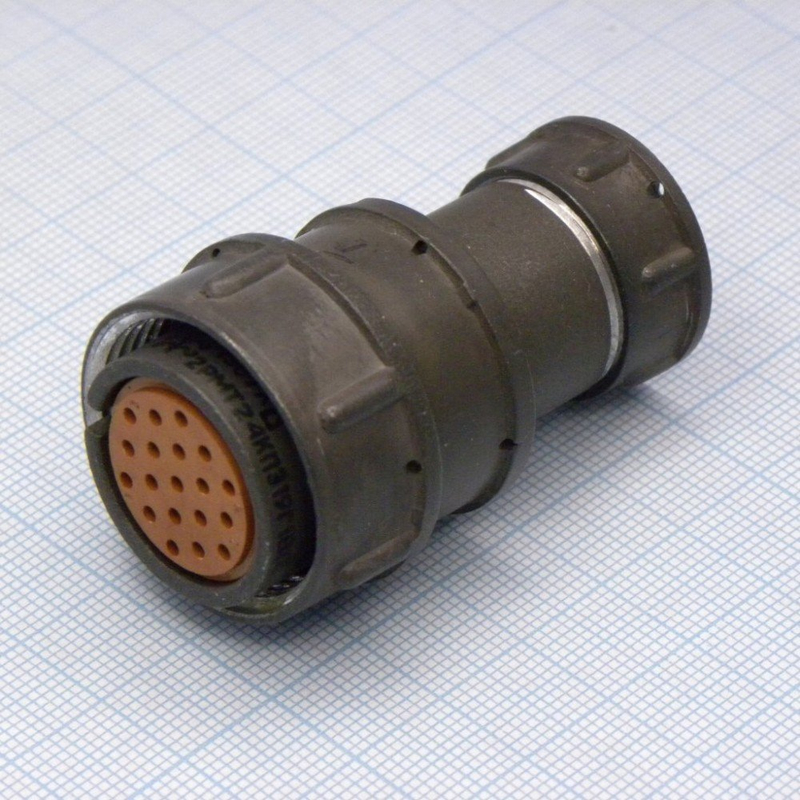

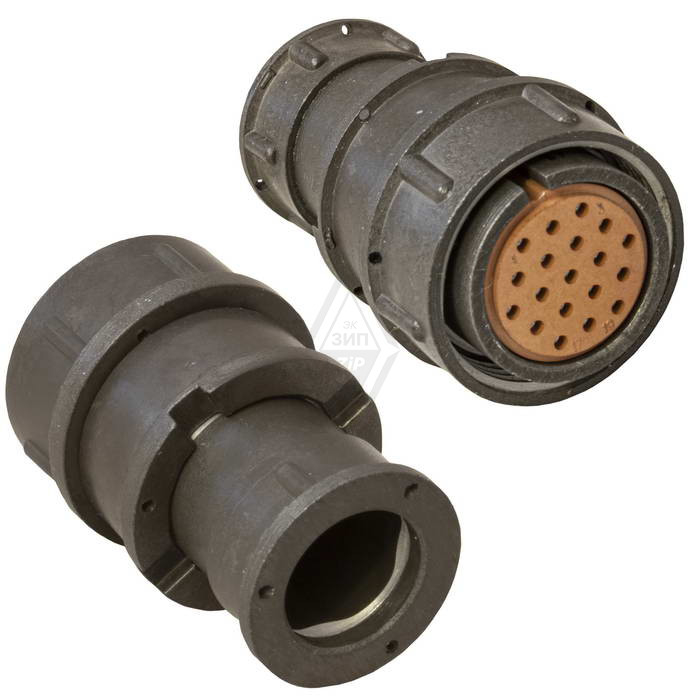

Соединитель2РМ24КПЭ19Г1В1 «Лтава» — это цилиндрический низкочастотный разъём общего назначения, выпускаемый ОАО «Лтава», применяемый в радиоэлектронной и радиотехнической аппаратуре.

Это негерметичный разъём цилиндрической формы с резьбовым соединением, предназначен для внутреннего монтажа в узлах и блоках электронного оборудования. Корпус, как правило, выполнен из металла или карболита, конструкция рассчитана на использование в условиях повышенной влажности и механических воздействий.

• 2РМ — тип цилиндрического соединителя.

• 24 — условный размер корпуса (диаметр по фланцу).

• К — кабельный корпус (разъём устанавливается на кабеле).

• П — прямой патрубок/выход.

• Э — наличие экранирующей гайки для экранированного кабеля.

• 19 — количество контактов (19 контактов в одном корпусе).

• Г1 — климатическое исполнение и группа по теплостойкости (обычно 100 °C).

• В1 — покрытие контактов серебром и тип контакта.

• Максимальное рабочее напряжение : до 560 В (амплитудное значение), иногда указывают предельное напряжение до 700 В при частоте до 3 МГц.

• Токовая нагрузка :

  • на одиночный контакт — до 5–8 А (в зависимости от диаметра жилы и условий эксплуатации);

  • допустимый суммарный ток по всем контактам — порядка 100 А.

• Сопротивление изоляции : не менее 1000–5000 МОм в нормальных климатических условиях.

• Сопротивление контактов : не более нескольких миллиОм (например, до 5 мОм).

• Ёмкость между контактами : не более 6 пФ.

• Диапазон рабочих температур : примерно от−60 °C до +100 °C , допускается кратковременный нагрев до +150 °C при смене температур.

• Влажность : разъём рассчитан на работу при высокой относительной влажности (до 98% при +25 °C).

• Вибрация : выдерживает вибрацию в диапазоне частот 1–1000 Гц с ускорением до примерно 50 g (490 м/с²).

• Ударные нагрузки :

  • одиночные удары до ~500 g (5000 м/с²);

  • многократные удары до ~100 g (1000 м/с²);

  • допустимое линейное ускорение — до 200–2000 м/с².
