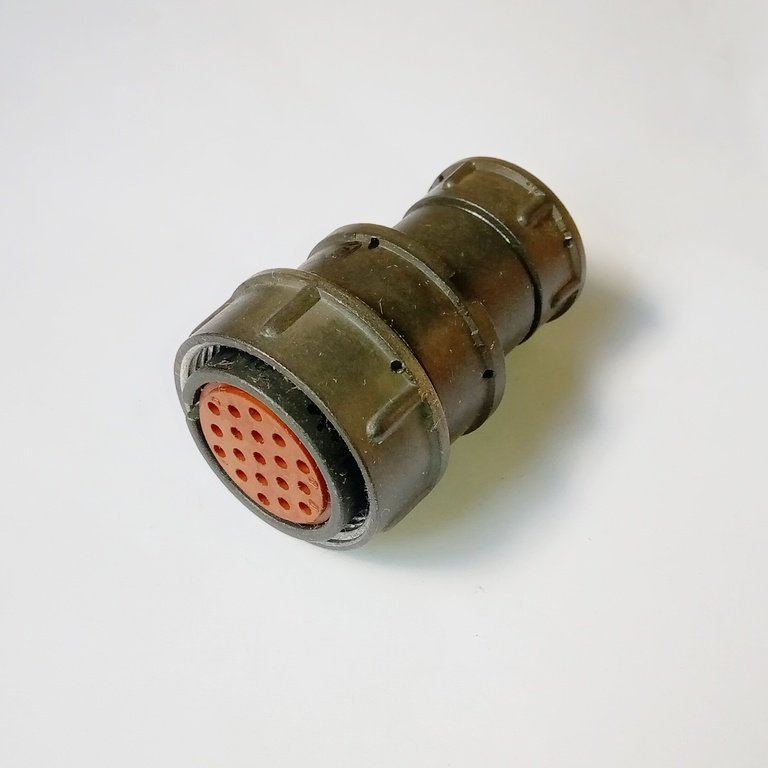

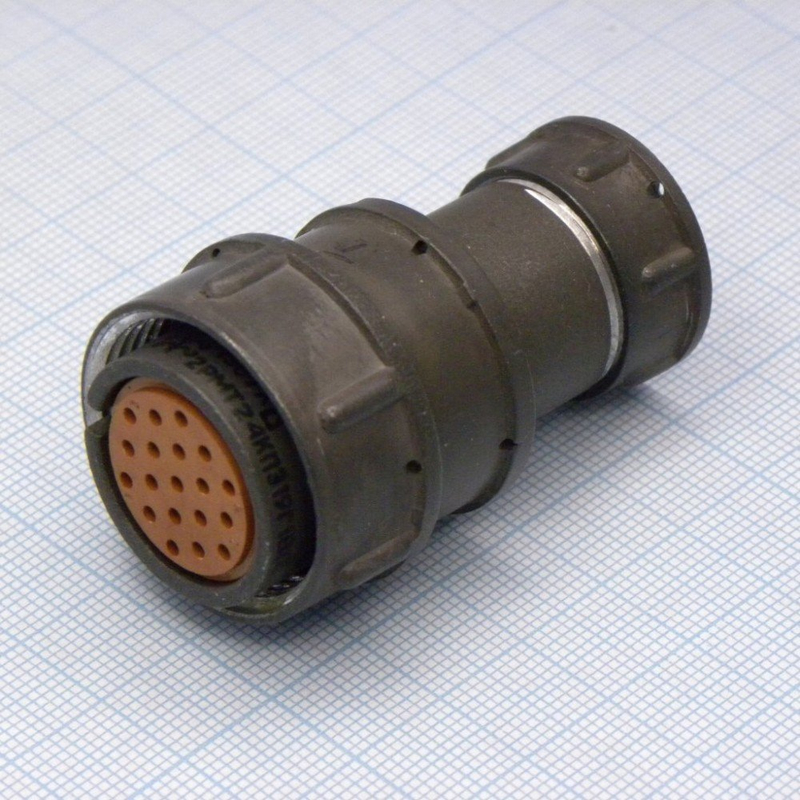

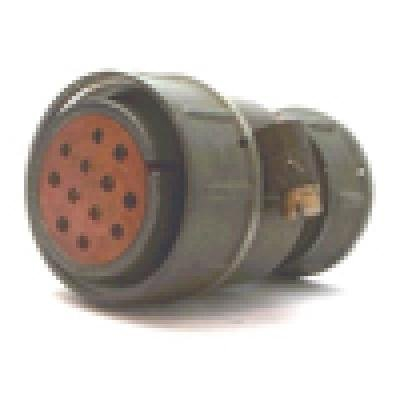

2РМ24КПЭ19Г1В1 Розетка кабельная

Розетка кабельная2РМ24КПЭ19Г1В1 — это цилиндрический низкочастотный электрический разъём серии 2РМ, предназначен для коммутации цепей постоянного и переменного тока с частотой до 3 МГц.

Обозначение и типоразмер

• 2РМ — семейство низкочастотных цилиндрических разъёмов.

• 24 — условный диаметр корпуса (габарит 24 мм).

• К — кабельный корпус (разъём предназначен для монтажа непосредственно на кабель).

• ПЭ — прямой патрубок с гайкой для экранированного кабеля.

• 19 — количество контактов в розетке.

• Г — часть соединителя «розетка» (отличается от «Ш» — вилка).

• 1 — конфигурация контактов 1 мм (все цилиндрические контакты одним диаметром).

• В1 — покрытие контактов серебром и всеклиматическое исполнение (работа в широком диапазоне температур и влажности).

Назначение и применение

Разъём используется для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока, в том числе в промышленной и специальной аппаратуре. Форм‑фактор 2РМ обеспечивает удобную резьбовую стыковку с ответной вилкой 2РМ (например, 2РМ24КПЭ19Ш1В1) и допускает многократную коммутацию.

Основные параметры

• Диаметр корпуса — около 24 мм.

• Количество контактов — 19 штук.

• Тип контактов — цилиндрические, диаметром 1 мм, с покрытием серебром.

• Максимальное рабочее напряжение — до 560 В переменного или постоянного тока.

• Токовая нагрузка на один контакт — порядка 5–7 А (в зависимости от условий и производителя).

• Мощность рассеяния — общая допустимая нагрузка на разъём составляет до десятков ампер (обычно до 80 А для аналогичных 19‑контактных исполнений).

• Сопротивление контактов — не более единиц милливольт/ампер (в пересчёте примерно 0,005 Ом на контакт и менее).

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

• Ёмкость между контактами — не более нескольких пикофарад (до 6 пФ).

Конструкция и монтаж

Розетка состоит из металлического кабельного корпуса, диэлектрического изолятора с 19‑контактным блоком и экранирующего патрубка с гайкой для экранированного кабеля. Хвостовики контактов позволяют подключать провода сечением примерно 0,5 мм² и более, закрепляя проводник опрессовкой или пайкой.

Климатические и механические требования

ИсполнениеВ1 предполагает работу в широком диапазоне температур и влажности, включая вибрацию и удары (по типовым ТУ на 2РМ ряд строит испытания на вибрацию и удары с заданным ускорением). Это делает 2РМ24КПЭ19Г1В1 пригодной для применения в промышленных, транспортных и военной аппаратуре, где важна надёжность внешних соединений.
