2РМ24КПН19Ш1А1

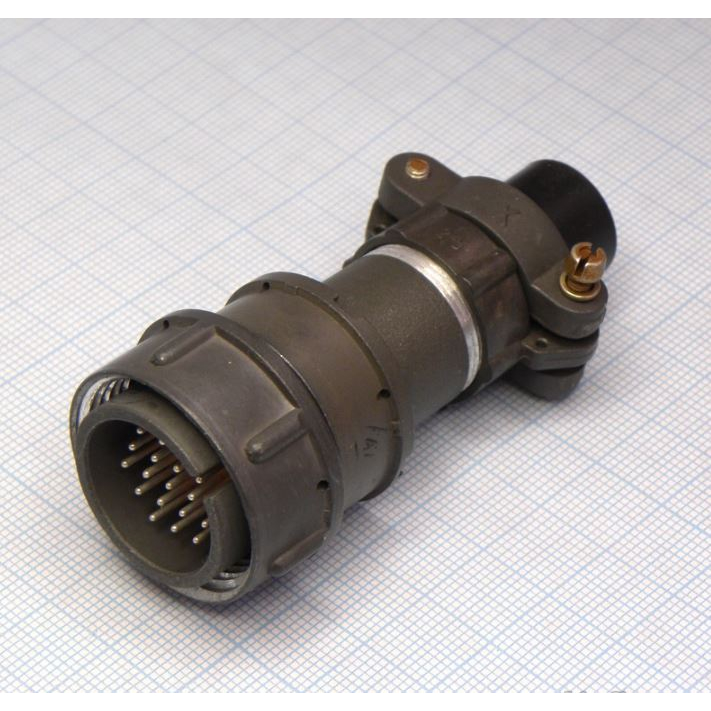

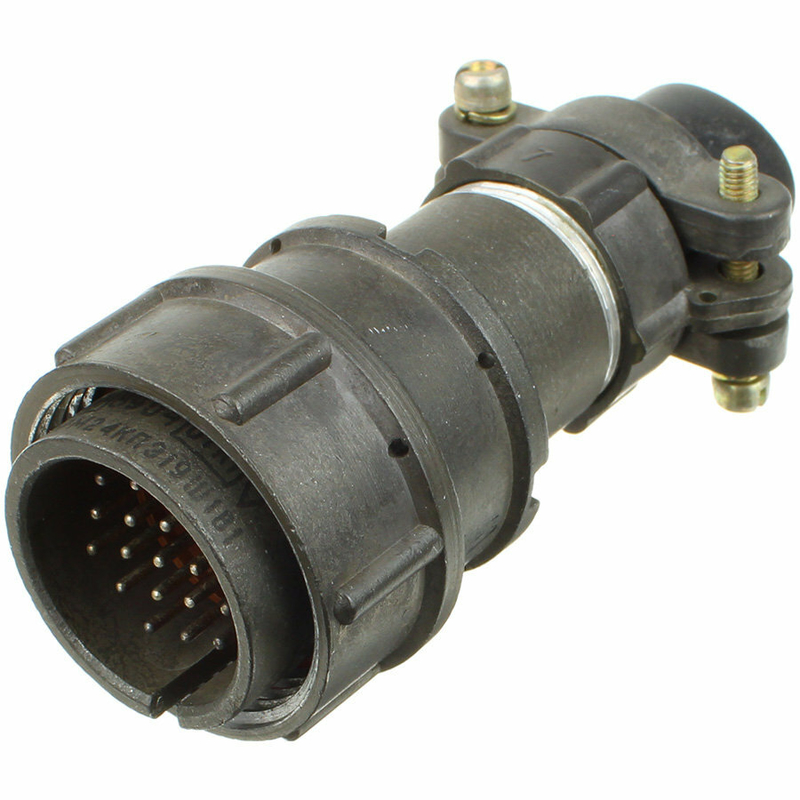

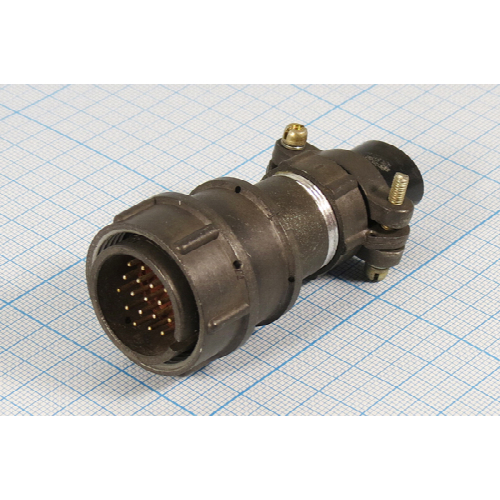

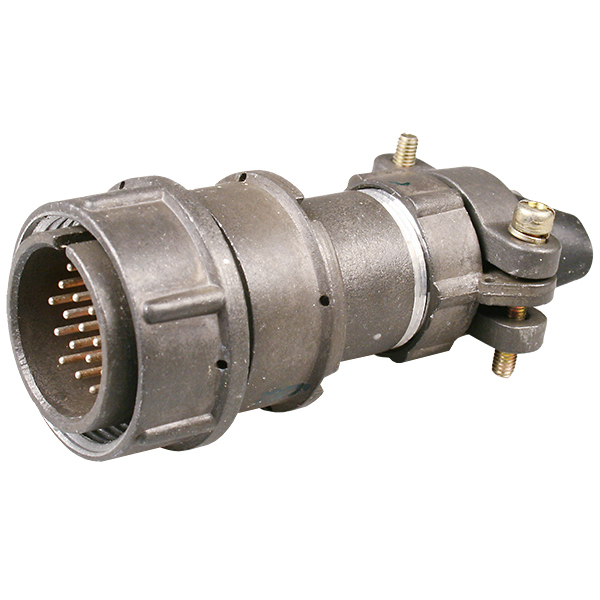

2РМ24КПН19Ш1А1 — это цилиндрический низкочастотный разъём серии 2РМ, кабельная вилка с резьбовой фиксацией, предназначенная для работы в цепях постоянного и переменного тока (до нескольких МГц) в аппаратуре общего и специального назначения.
Основное назначение
Предназначен для соединения и разъединения электрических цепей в аппаратуре, где нужны вибро‑ и ударопрочные разъёмные соединения.
Работает в цепях постоянного и переменного тока (частота до примерно 3 МГц) при напряжении до порядка 560 В (для исполнений 2РМ данного типоразмера).
Конструкция и расшифровка маркировки
Обозначение 2РМ24КПН19Ш1А1 расшифровывается так (по типовой системе серии 2РМ): +3
«2РМ» — серия низкочастотных цилиндрических разъёмов.
«24» — условный размер корпуса; посадочный диаметр корпуса 24 мм.
«К» — кабельное исполнение (корпус под установку на кабель).
«ПН» — резьбовое присоединение, как правило, с прямым патрубком под неэкранированный кабель и накидной гайкой (для серии 2РМ/2РМТ).
«19» — количество контактов: 19 шт. +3
«Ш» — вилка (штекер, «мужская» часть с штыревыми контактами).
«1» — сочетание по диаметру контактов: вариант «1» — контакты диаметром 1,0 мм.
«А» — тип покрытия контактов (обычно олово‑содержащее покрытие, в отличие от «В» — серебро).
Вторая «1» — теплостойкость до 100 °C.
Электрические характеристики (типовые для 2РМ24х19х1 мм)
Для разъёмов 2РМ корпуса 24 с 19 контактами диаметром 1 мм указываются следующие параметры: +3
Количество контактов: 19. +3
Диаметр контакта: 1,0 мм.
Максимальный ток на один контакт: до 5 А.
Суммарный ток на соединитель: до 80 А.
Рабочее (максимальное) напряжение: до 560 В (для негерметичных 2РМ указанного типоразмера). +3
Сопротивление контакта: не более 0,005 Ом.
Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
Механика и условия эксплуатации
Тип разъёма: негерметичный цилиндрический, с резьбовой фиксацией сочленённого положения.
Способ монтажа: объёмный, пайкой, для внутреннего монтажа.
Диапазон рабочих температур: обычно от −60 °C до +100 °C для исполнения «1» (с учётом перегрева контактов до более высоких значений кратковременно).
