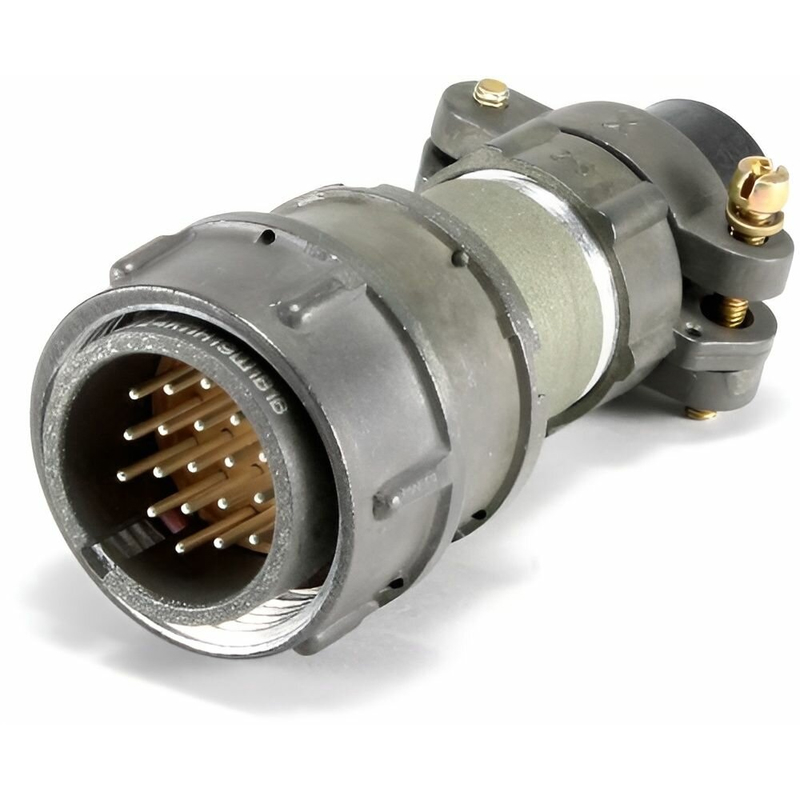

2РМ24КПН19Ш1В1

2РМ24КПН19Ш1В1 — это негерметичный цилиндрический низкочастотный кабельный разъём серии 2РМ, рассчитанный на 19 контактов, с резьбовым сочленением и прямым патрубком.

Расшифровка обозначения

• 2РМ — серия низкочастотных цилиндрических разъёмов с резьбовым сочленением.

• 24 — диаметр посадочного отверстия (условный размер корпуса около 24 мм).

• КПН19Ш1В1 — кабельная вилка (К), поляризующий шпон (Ш), 19 контактов, исполнение 1 (тип корпуса и контактной колодки), вариант В1 (модификация).

Электрические параметры

• Количество контактов — 19 штыревых, диаметром 1,0 мм.

• Ток на один контакт — до 5 А, суммарный ток на разъём — до 80 А.

• Максимальное рабочее напряжение — до 560 В (постоянного и переменного тока).

• Сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 5000 МОм, электрическая прочность изоляции — около 1850 В.

• Ёмкость между соседними контактами — не более 6 пФ.

Условия эксплуатации и конструкция

• Разъём негерметичный, предназначен для соединения в цепях постоянного и переменного тока с частотой до примерно 3000 кГц.

• Температурный диапазон обычно около от −60 °C до +100 °C, классификация по теплостойкости — до 100 °C.

• Корпус и патрубок — кабельного исполнения, с прямым выходом кабеля; сочленение с ответной частью — резьбовое, с одношпоночной поляризацией, что предотвращает неправильное подключение.

Механические и ресурсные характеристики

• Разъём рассчитан на многократные сочленения/расчленения (не менее 500 циклов), имеет повышенную стойкость к вибрациям и механическим ударам.

• Минимальная наработка по времени — порядка нескольких тысяч часов, срок сохраняемости в упаковке — до нескольких десятков лет при соблюдении условий хранения.
