2РМ24КУЭ19Г1В1 Розетка кабельная

Розетка2РМ24КУЭ19Г1В1 — это негерметичный всеклиматический кабельный соединитель из серии 2РМ, предназначенный для подключения экранированных кабелей в электрических цепях постоянного и переменного тока.

Назначение и область применения

2РМ24КУЭ19Г1В1 используется для внутреннего монтажа в аппаратуре, где требуется соединение экранированных кабелей с приборными частями устройств. Соединитель работает с цепями постоянного и переменного токов частотой до 3 МГц, типично применяется в радиоэлектронной и измерительной аппаратуре, промышленных КИП и подобных системах.

Электрические параметры

• Количество контактов — 19.

• Максимальное рабочее напряжение — до 560 В.

• Максимальная токовая нагрузка на один контакт — не более 5 А; общая токовая нагрузка на разъём — до 80 А.

• Сопротивление контактов — не более 0,005 Ом; сопротивление изоляции — не менее 5000 МОм.

• Электрическая прочность изоляции — порядка 1850 В при испытательном напряжении.

Конструкция и монтаж

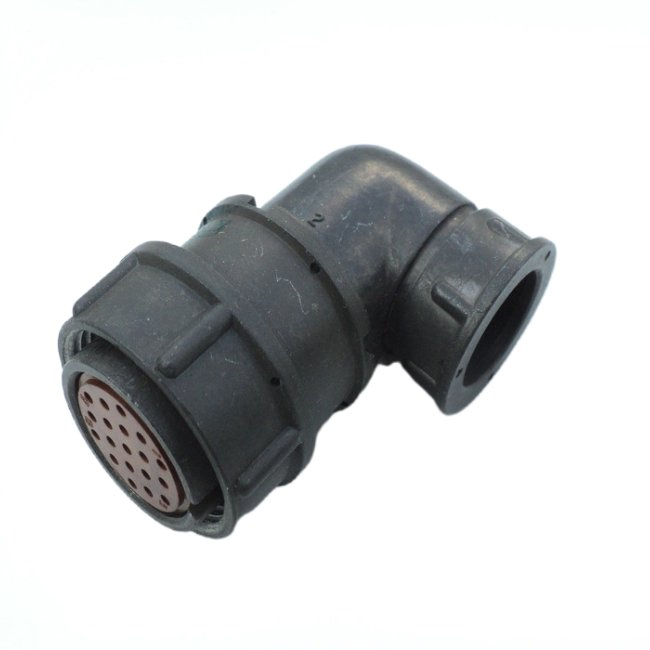

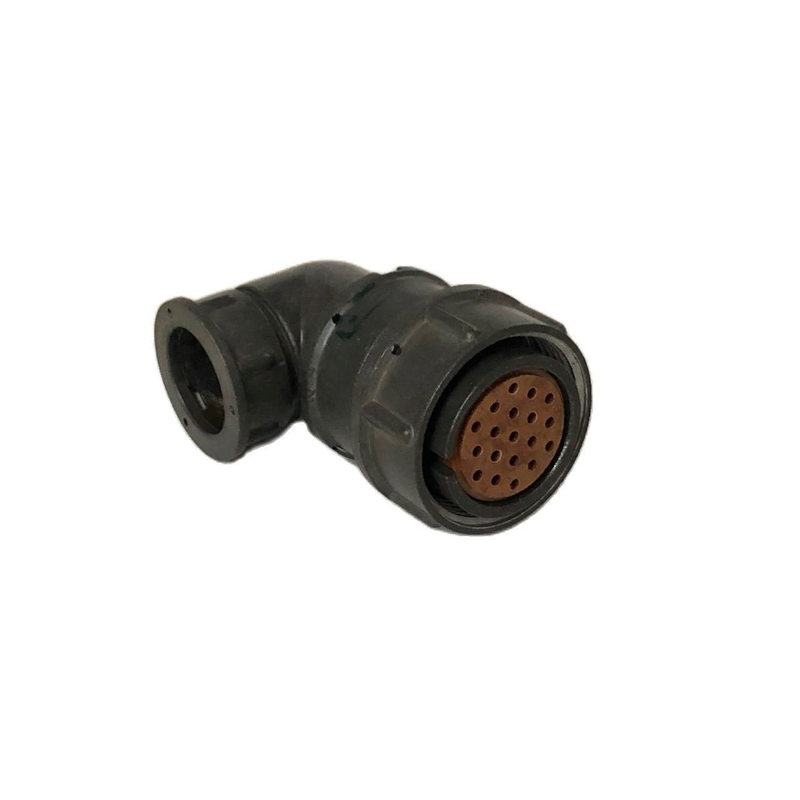

Разъём имеет кабельный корпус с угловым патрубком и гайкой для подключения и заземления экрана экранированного кабеля. Посадочный диаметр корпуса — около 24 мм, что соответствует типоразмеру 2РМ24. Контакты выполняются с покрытиями из золота, серебра или палладия, обеспечивая стабильность переходного сопротивления и коррозионную стойкость.

Климатические и механические характеристики

Соединитель относится к негерметичному всеклиматическому исполнению (климатика УХЛ), рассчитан на работу в широком диапазоне температур и влажности. Продукт стойкий к механическим и вибрационным воздействиям: допускает синусоидальную вибрацию с ускорением до примерно 490 м/с² по ряду диапазонов частот, а также ударные нагрузки с ускорением до нескольких тысяч м/с².
