2РМ22Б4Ш3В1В

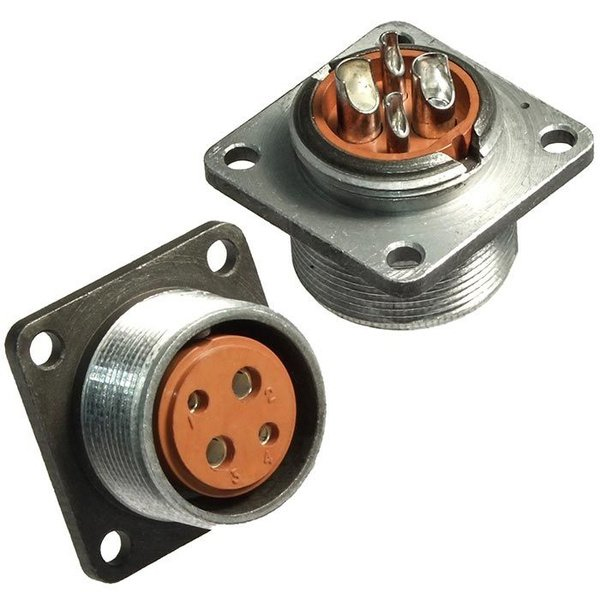

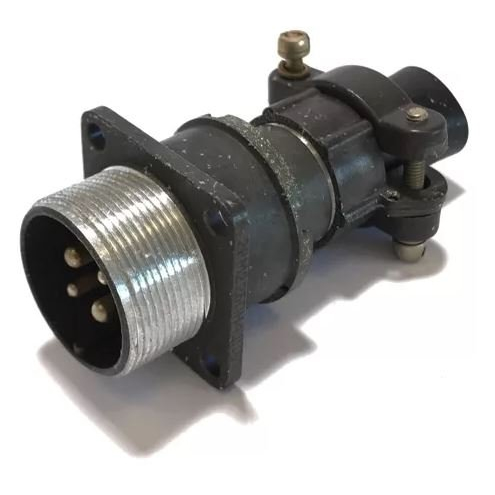

2РМ22Б4Ш3В1В — это низкочастотный цилиндрический негерметичный соединитель (вилка) из серии 2РМ, предназначен для работы в электрических цепях постоянного и переменного тока радиоэлектронной аппаратуры и промышленного оборудования. Рассмотрю его по блокам.

Маркировка и тип

• 2РМ — тип серии цилиндрических низкочастотных соединителей (с резьбовой фиксацией).

• 22 — условный размер корпуса (диаметр посадочного диаметра ≈ 22 мм).

• Б — блочное (приборное, приладное) исполнение корпуса.

• 4 — количество контактов в разъёме (4 контакта).

• Ш — вилка (штепсель).

• 3В — вариация конструкции (конкретный типовой вариант, например, с прямым патрубком или особенностями фиксации, в зависимости от модификации 2РМ / 2РМТ).

• 1 — теплостойкость до +100 °C.

• В — вилка, приборная (блочная), без патрубка или с определённой комплектацией, в зависимости от модификации 2РМТ / 2РМ22Б…

Основные рабочие параметры

• Количество контактов: 4 (два контакта диаметром примерно 2 мм и два — 3 мм).

• Рабочее напряжение: до 560 В постоянного или переменного тока.

• Ток на контакт:

  • контакты Ø ≈ 2 мм — до 18 А,

  • контакты Ø ≈ 3 мм — до 32 А.
    Суммарный рабочий ток на разъём обычно указывается порядка 80 А в совокупности.

• Температурный диапазон (рабочий): от ‑60 °C до +100 °C, при циклических сменах температур с учётом перегрева контактов — до +180 °C.

Механические и эксплуатационные особенности

• Негерметичное исполнение, рассчитанное на применение в стандартных атмосферных условиях (в том числе с пониженным атмосферным давлением вплоть до порядка $10^{-12}$ 1 0 − 12 мм рт. ст.).

• Ресурс:

  • минимальная наработка около 1000 часов работы,

  • количество циклов «сочленение‑расчленение» — порядка 500.

• Разъём выдерживает значительные вибрации и ударные нагрузки (линейное ускорение до ~2000 м/с² в испытаниях), что допускает применение в бортовой и промышленной аппаратуре с повышенной механической нагрузкой.
