Описание
Соединители 2рм22бпн4г3в1

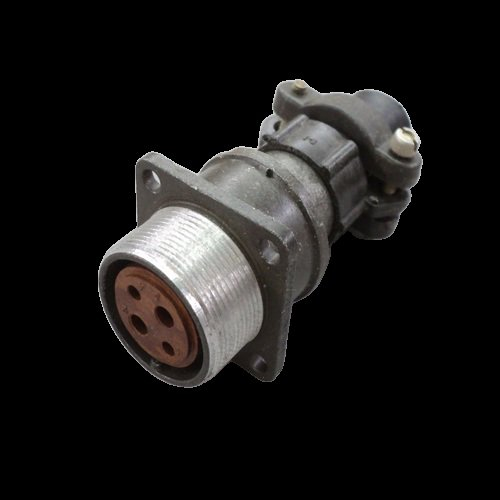

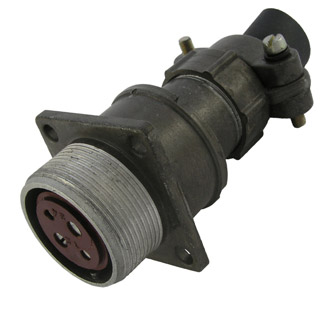

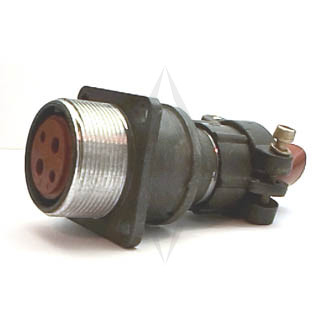

Соединитель 2РМ22БПН4Г3В1 представляет собой блочную (приборную) розетку с прямым патрубком, предназначенную для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он относится к типу соединителей 2РМ, которые изготавливаются в различных конструктивных исполнениях и типах.
Основные характеристики :
Тип соединителя : негерметичный, цилиндрический, объемного монтажа с резьбовым соединением.
Количество контактов : 4.
Покрытие контактов : серебро.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69, что позволяет использовать его в различных климатических условиях.
Рабочая температура : от -60°C до +100°C.
Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
Емкость между контактами : не более 6 пФ.
Структура условного обозначения :
2РМ - тип соединителя.
22 - условный размер корпуса.
Б - вид корпуса (блочный).
П - вид патрубка (прямой).
Н - вид гайки патрубка (для неэкранированного кабеля).
4 - количество контактов.
Г - часть соединителя ( розетка ).
3 - обозначение сочетания контактов.
В - покрытие контактов (серебро).
1 - теплостойкость (до 100°C).
Соединители 2РМ широко используются в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего
2РМ22БПН4Г3В1 — это тип цилиндрического низкочастотного негерметичного разъема, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Этот разъем относится к серии 2РМ и имеет блочный корпус с прямым патрубком.
Технические характеристики
Тип соединителя : Негерметичный, низкочастотный
Корпус : Блочный с прямым патрубком
Количество контактов : 4
Диаметр контактов : 2 мм и 3 мм
Токовая нагрузка :
На контакт диаметром 2 мм: до 18 А.
На контакт диаметром 3 мм: до 32 А.
Максимальная суммарная нагрузка : 80 А
Максимальное рабочее напряжение : до 560 В
Максимальное испытательное напряжение : до 1850 В в нормальных условиях
Сопротивление контактов :
Для контактов 2 мм: не более 1,6 мОм.
Для контактов 3 мм: не более 0,8 мОм.
Покрытие контактов : Серебро
Метод монтажа : Пайка или обжимка
Рабочая температура : от -60°C до +100°C
Климатическое исполнение : УХЛ2.1
Применение
Разъемы серии 2РМ, включая 2РМ22БПН4Г3В1, используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть как блочными (приборными), так и кабельными.
Ответные части
Для розетки 2РМ22БПН4Г3В1 подходят различные вилки, такие как 2РМ22К4Ш3А1, 2РМ22К4Ш3В1 и другие.
