2РМ42Б30Ш2В1

2РМ42Б30Ш2В1 — это низкочастотный цилиндрический малогабаритный разъём, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Он представляет собой блочную вилку с объёмным монтажом и резьбовой фиксацией соединения, часто используется в промышленных и приборных системах.

Расшифровка обозначения

• 2РМ — тип соединителя (низкочастотный цилиндрический).

• 42 — посадочный диаметр корпуса.

• Б — блочный (приборный) корпус.

• 30 — количество контактов.

• Ш — вилка.

• 2 — сочетание контактов (диаметры 1 мм и 1,5 мм).

• В — покрытие контактов серебром.

• 1 — теплостойкость до 100 °С.

Основные характеристики

• Максимальная токовая нагрузка: 4,5 А на контакт Ø1 мм, 9 А на контакт Ø1,5 мм; суммарная на соединитель — 168 А.

• Номинальное напряжение: 700 В для контактов Ø1 мм, 560 В для Ø1,5 мм.

• Сопротивление контактов: не более 5 мОм (Ø1 мм), 2,5 мОм (Ø1,5 мм); сопротивление изоляции — не менее 1000 МОм.

• Рабочий диапазон температур: от -60 °С до +100 °С, с кратковременным воздействием до +180 °С.

• Климатическое исполнение: УХЛ 2.1, влажность до 98% при +25 °С.

Устойчивость к внешним воздействиям

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 490 м/с²), акустический шум (50–10 000 Гц, 170 дБ), механические удары (до 5000 м/с² однократно, 1000 м/с² многократно) и линейное ускорение до 2000 м/с². Работает при давлении от 133,32·10⁻¹² Па до 50,6·10⁴ Па.

Материалы и габариты

Корпус из алюминиевого сплава А-22, изолятор — карболит, цвет — серый. Габариты: 49×49×25 мм. Ресурс — 500 циклов сочленения, наработка на отказ — 175 000 ч при 80 °С. Ответные части: кабельные розетки типа 2РМ(Т)42К30Г2В1 и аналогичные.

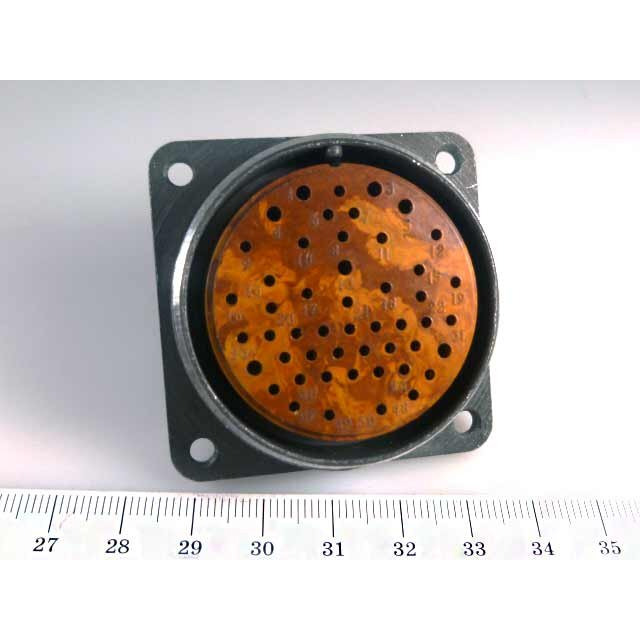

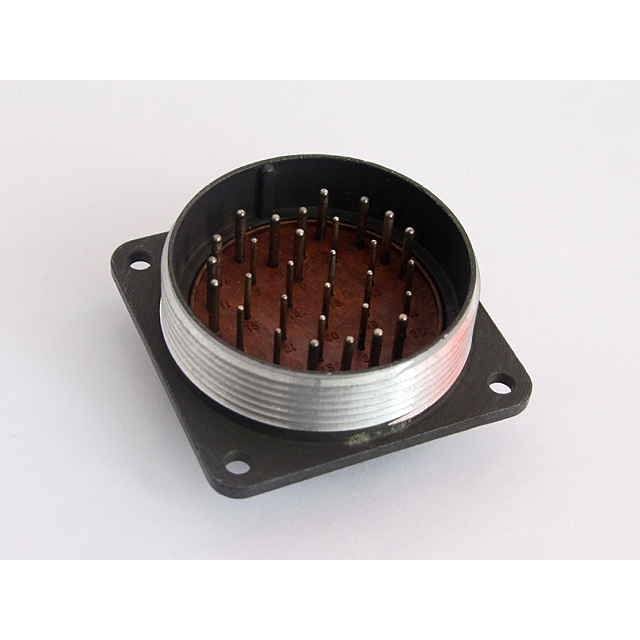

На фото показан вид вилки 2РМ42Б30Ш2В1 с контактами и металлическим корпусом.
