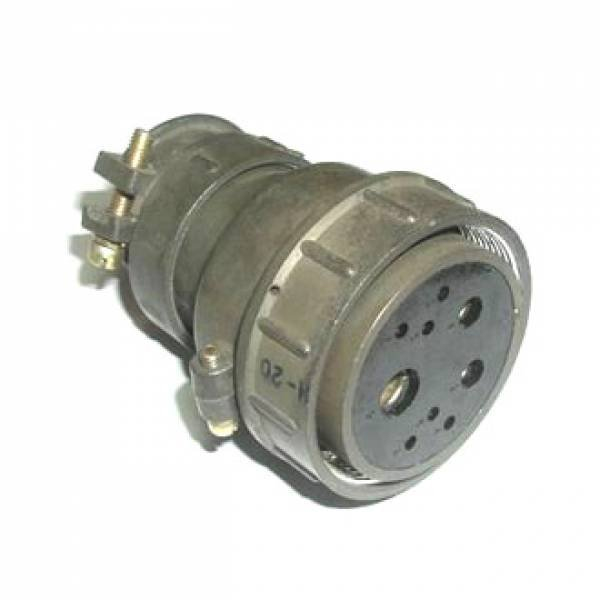

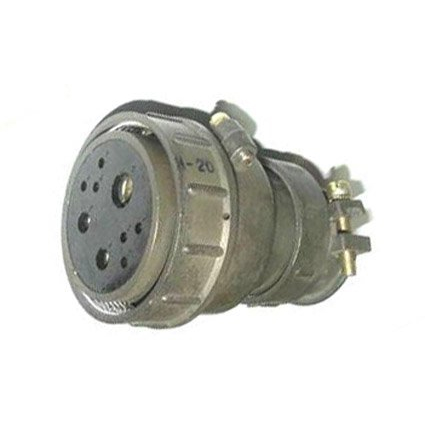

2РТ48П9НШ1-А розетка

2РТ48П9НШ1-А — это цилиндрический низкочастотныйкабельный соединитель-розетка серии 2РТ48, рассчитанный на работу в цепях постоянного и переменного тока частотой до 3 МГц. По маркировке он относится к корпусу размера 48, имеет 9 контактов и предназначен для неэкранированного кабеля; буква «Ш» указывает именно на розетку, а «Н» — на исполнение для неэкранированного кабеля.

Назначение

Такой соединитель применяют для соединения электрических цепей в аппаратуре, где нужны надежные разъемные соединения при умеренно высоком напряжении. Для этой серии указывают допустимое амплитудное значение напряжения до 850 В и климатическое исполнение УХЛ.

Конструкция

В обозначении 2РТ48П9НШ1-А:

• 2РТ — тип соединителя.

• 48 — условный размер корпуса.

• П — прямой патрубок.

• 9 — количество контактов.

• Н — для неэкранированного кабеля.

• Ш — розетка.

• 1 — сочетание контактов по диаметрам.

• А — дополнительное обозначение по материалу изолятора.

Контактная система

У этой модификации 9 контактов, распределенных по диаметрам: 4 контакта Ø 1,5 мм, 2 контакта Ø 2,5 мм, 2 контакта Ø 5,5 мм и 1 контакт Ø 9 мм. Для таких соединителей приводят сопротивление контакта не более 2,5 мОм для Ø 1,5 мм, 1 мОм для Ø 2,5 мм, 0,3 мОм для Ø 5,5 мм и 0,15 мОм для Ø 9 мм.

Основные свойства

Серия 2РТ48 обычно описывается как негерметичная, с серебряными или никелевыми контактами, сопротивлением изоляции не менее 5000 МОм и ресурсом порядка 500 сочленений-расчленений. Также для нее указывают стойкость к вибрации в диапазоне 1–5000 Гц и минимальную наработку 1000 часов.

Где используют

Такие розетки обычно ставят в промышленной аппаратуре, приборах и других электротехнических устройствах, где важны прочность соединения и стабильный контакт.
