Описание
Разъём2РМ22КУЭ4Ш3В1 «Исеть» — это цилиндрический низкочастотный негерметичный соединитель, рассчитанный на эксплуатацию в электроцепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Он относится к серии 2РМ и предназначен для работы в блоках и узлах радиоэлектронной аппаратуры общего и специального назначения.

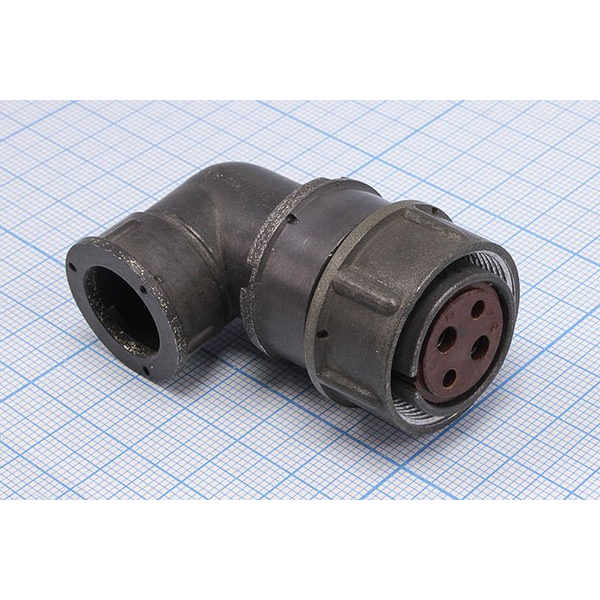

Это кабельная вилка с угловым патрубком и металлическим корпусом, предназначенная для экранированных кабелей.
Разъём имеет резьбовую фиксацию сочленённого положения, что обеспечивает надёжное соединение и защиту от самопроизвольного разъединения в условиях вибраций и ударов.
В разъёме 4 контакта, контакты покрыты серебром, допускается сочетание диаметров 2 мм и 3 мм.
Токовая нагрузка на один контакт достигает примерно 18 А для диаметра 2 мм и до 32 А для диаметра 3 мм, суммарная нагрузка на разъём может достигать порядка 80 А.
Максимальное рабочее напряжение обычно составляет около 560 В, а максимальное напряжение не более 700 В; сопротивление изоляции не ниже 1000 МОм.
Рабочий диапазон температур — приблизительно от −60 °C до +100 °C, что позволяет использовать разъём в сложных климатических условиях.
Климатическое исполнение соответствует исполнению УХЛ2.1 по ГОСТ 15150‑69, материал изолятора — обычно карболит, корпус — металл.
В обозначении 2РМ22КУЭ4Ш3В1:
2РМ — тип соединителя,
22 — условный размер корпуса 22 мм,
К — кабельный корпус,
У — угловой патрубок,
Э — гайка патрубка для экранированного кабеля,
4 — количество контактов,
Ш — вилка,
3 — сочетание контактов,
В — серебряное покрытие контактов,
1 — теплостойкость до 100 °C.
