Описание

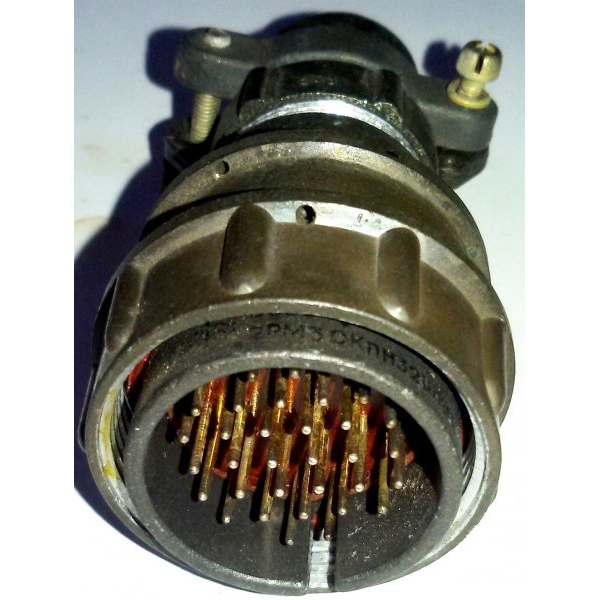

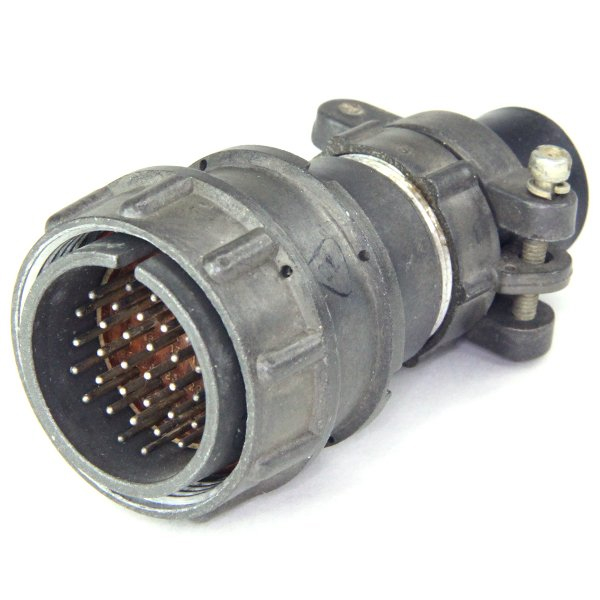

Разъём2РМ30КПН32Ш1В1 «Элекон» — это цилиндрический низкочастотный кабельный разъём семейства 2РМ, предназначен для работы в электрических цепях постоянного и переменного тока. Он используется каккабельная вилка (с прямым патрубком), то есть кабель заводится сзади и подключается к печатной плате или кабелю через пайку контактов.
Тип:2РМ30КПН32Ш1В1 означает, что этокабельная вилка (К),прямой патрубок (П),патрубок под неэкранированный кабель (Н),сочетание 32 контактов Ø 1 мм (32Ш1) ивид контактной части «В‑1».
Серия:2РМ — стандартные низкочастотные цилиндрические разъёмы, применяются в радиоэлектронной аппаратуре, приборах и промышленном оборудовании.
Количество контактов:32 штыря диаметром1 мм , извлекаемые.
Ток:до 4 А на одиночный контакт , суммарный рабочий ток на весь разъём —до 106 А (в зависимости от условий нагрева и циклов).
Напряжение: максимальное рабочее напряжение переменного/постоянного тока —до 560 В , испытательное напряжение электрической прочности изоляции —порядка 1850 В.
Климатика: рабочий диапазон температур —от –60 до +100 °C , влажность до98% при +25 °C , при атмосферном давлении от вакуума до нормального.
Механические нагрузки: рассчитан на синусоидальную вибрацию в диапазоне1–5000 Гц с ускорением до50 g , а также многократные удары до100 g и одиночные удары до500 g.
Коммутация: гарантирован ресурс не менее500 циклов сочленения/расчленения , при этом минимальная наработка при максимальной температуре контакта +80 °C составляетпорядка 175 000 часов.
Корпус: выполнен изалюминиевого сплава А‑22 , покрытие —оксидирование, серый цвет.
Изолятор:карболит , контакты —латунь ЛС59‑1 с покрытиемсеребром (Ag) , что обеспечивает низкое переходное сопротивление контактов (не более5 мОм на контакт Ø 1 мм).
Подключение: кабель сечением до0,5 мм² фиксируется уплотнительной втулкой, электрический монтаж — пайка, механический — крепление на панель с помощью резьбового патрубка.
Разъём2РМ30КПН32Ш1В1 типично используется в аппаратуре, где нужномногоконтактное надёжное соединение кабеля с платой или блоком , например в измерительных приборах, промышленных контроллерах, комплексах радиосвязи и т.п. Его конструкция оптимизирована под жёсткие температурные и вибрационные условия, не требует германизации.
