2РМ33БПН20Ш4В1

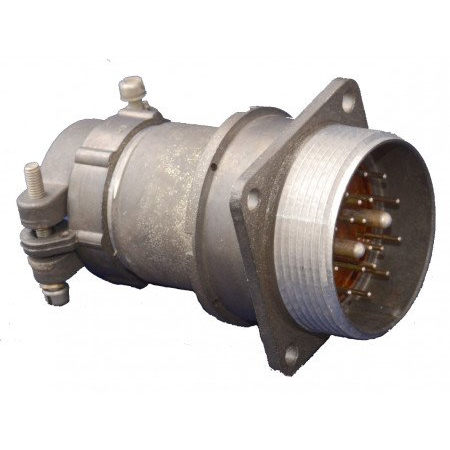

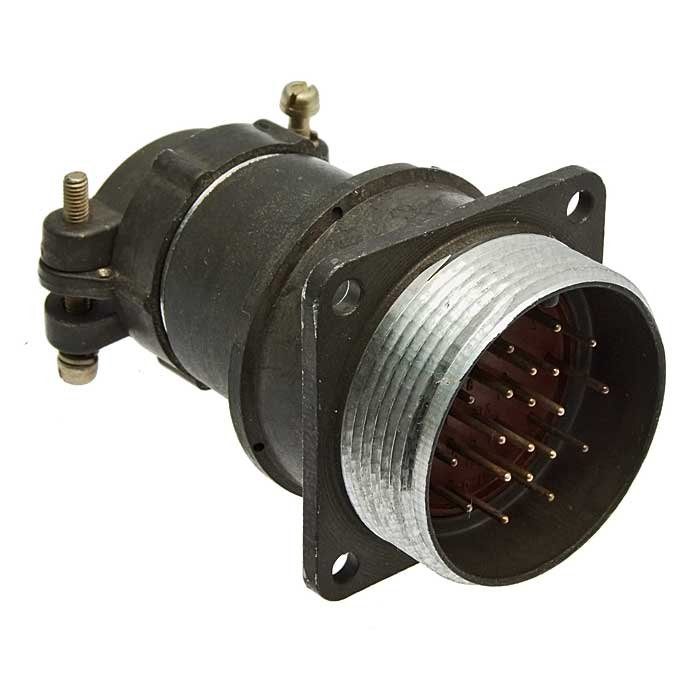

2РМ33БПН20Ш4В1 — это цилиндрический низкочастотный электрический разъём серии 2РМ, выполняющий функцию кабельной вилки блочного типа. Он предназначен для соединения проводов и кабелей в электрических цепях постоянного и переменного тока с частотой до 3 МГц, в том числе в промышленной и радиотехнической аппаратуре.

Расшифровка обозначения

• 2РМ — серия цилиндрических низкочастотных разъёмов общепромышленного назначения.

• 33 — номер условного размера корпуса (диаметр, типоразмер).

• БПН — вилка блочная, приборная (приборная часть с патрубком).

• 20 — количество контактов в соединителе.

• Ш — тип конструкции: вилка (кабельная часть).

• 4 — сочетание контактов: часть контактов диаметром 1 мм, часть — 3 мм, что позволяет сочетать токопроводимость и габариты.

• В — покрытие контактов серебром, обеспечивающее хорошую электропроводность и устойчивость к окислению.

• 1 — теплостойкость до +100 °C, что позволяет использовать разъём в условиях повышенных температур.

Основные технические характеристики

• Токовая нагрузка:

  • на одиночный контакт Ø 1 мм — до 6 А;

  • на одиночный контакт Ø 3 мм — до 36 А.

• Напряжение:

  • максимальное рабочее напряжение до 560–700 В в зависимости от условий изоляции.

• Рабочий диапазон частоты: до 3 МГц.

• Электрическая прочность изоляции — порядка 1850–2300 В при соответствующем рабочем напряжении.

• Сопротивление контактов — не более нескольких мОм; сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Климатика и условия эксплуатации

• Климатическое исполнение: УХЛ2.1 (умеренный и холодный климат, внутренний монтаж).

• Диапазон температур окружающей среды: примерно от –60 °C до +100 °C, возможны кратковременные перегревы до +150 °C.

• Влажность: допускается высокая относительная влажность (до 95–98% при температуре 40 °C).

• Механические воздействия:

  • вибрация с ускорением до 490 м/с²;

  • одиночный ударный импульс с ускорением до 5000 м/с²;

  • линейное ускорение до 2000 м/с².

Особенности конструкции

Разъём выполнен из алюминиевого сплава или карболита, имеет резьбовую фиксацию сочленённого положения и относится к негерметичным соединителям, предназначенным для внутреннего монтажа в аппаратуру. Контакты вилки блочного типа устанавливаются в блок‑контактодержатель, что облегчает замену и обслуживание.
