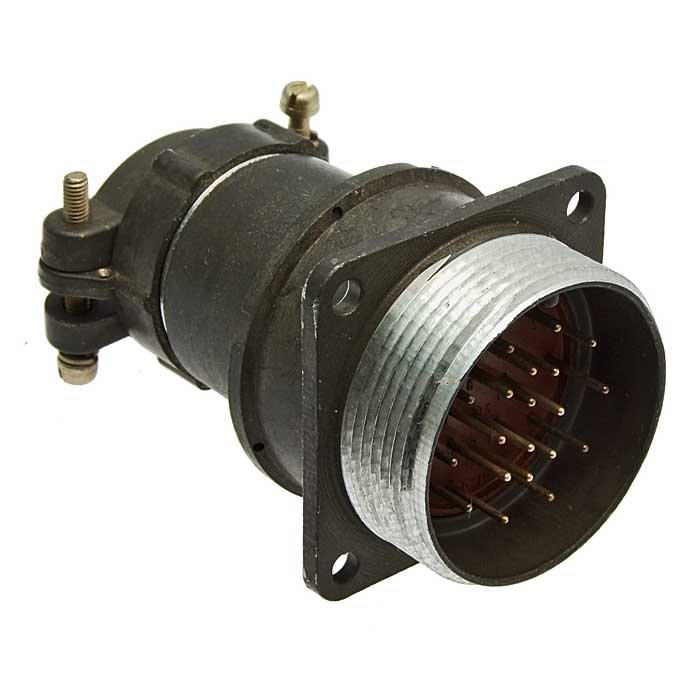

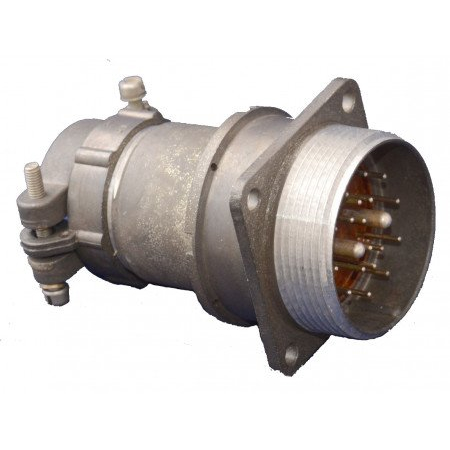

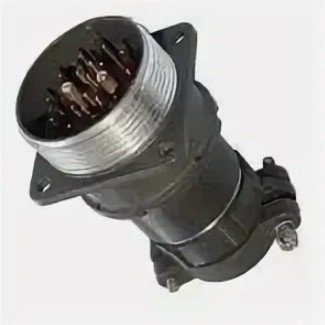

2РМ33БПН20Ш4В1

2РМ33БПН20Ш4В1 — это низкочастотный электрический цилиндрический разъём (вилка) отечественного ряда 2РМ, предназначенный для соединения цепей постоянного и переменного тока с частотой до 3 МГц. Обычно используется в радиоэлектронной и радиотехнической аппаратуре общего назначения и в условиях повышенных механических нагрузок.

Расшифровка обозначения

• 2РМ — серия низкочастотных цилиндрических соединителей.

• 33 — условный размер корпуса (диаметр).

• Б — приборный (блочный) корпус, устанавливается в панель или на плату.

• П — прямой патрубок (линия кабеля или проводов выходит прямо от корпуса).

• Н — вилка (male‑часть).

• 20 — количество контактов.

• Ш — сочетание контактов (схема расположения и типоразмер контактов, здесь 4‑контактное сочетание).

• 4 — вариант конструкции сочетания (подвид шлейфа контактов).

• В — серебряное покрытие контактов.

• 1 — группа теплостойкости до +100 °C.

Основные технические параметры

• Рабочий диапазон температур окружающей среды, как правило, от−60 °C до +100 °C , с возможностью кратковременных смен температур до более высоких значений (например, до около +150…+180 °C при серебряном покрытии).

• Климатическое исполнение предусматривает работу при повышенной влажности (до ~98% при +40 °C) и различном атмосферном давлении, включая низкое давление порядка$10^{-12}$1 0 − 12 мм рт. ст.

• Изоляция обеспечивает высокое сопротивление (обычно не менее 1000 МОм) и значительную электрическую прочность (десятки и сотни вольт рабочего напряжения при испытаниях до 1800–2300 В).

Механические и эксплуатационные особенности

• Соединитель имеетрезьбовое сочленение : вилка и розетка фиксируются гайкой, что обеспечивает надёжность при вибрации и ударах.

• Разъём рассчитан на многократные сочленения и расчленения (обычно до 500 циклов), с минимальной наработкой до 1000–5000 часов, а срок сохраняемости может достигать 15–25 лет при хранении в нормальных условиях.

• Контакты — извлекаемые, с возможным монтажом методом обжима или пайки, что упрощает ремонт и замену отдельных контактов.

Область применения

Такой разъём применяется в стационарной и носимой радиоэлектронике, измерительных приборах, промышленной автоматике и аппаратуре, где требуется надёжный низкочастотный электрический соединитель, устойчивый к вибрации, тряске, перепадам температур и влажности. В сочетании с соответствующей розеткой (например, 2РМ33Б… / 2РМТ33Б…) образуется герметичная или негерметичная пара, подходящая для монтажа на панелях, блоках и в корпусах оборудования.
