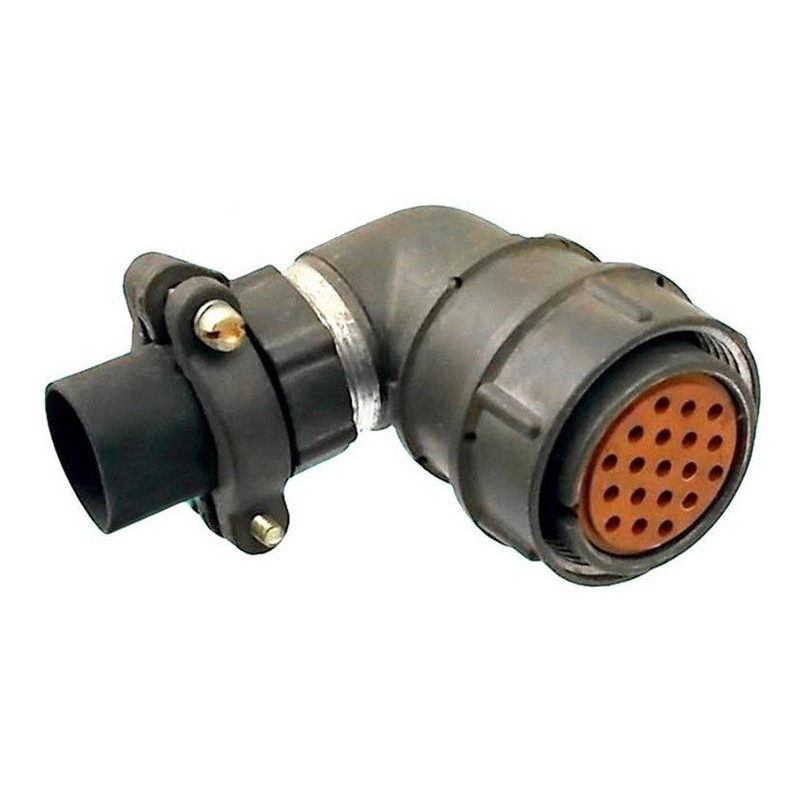

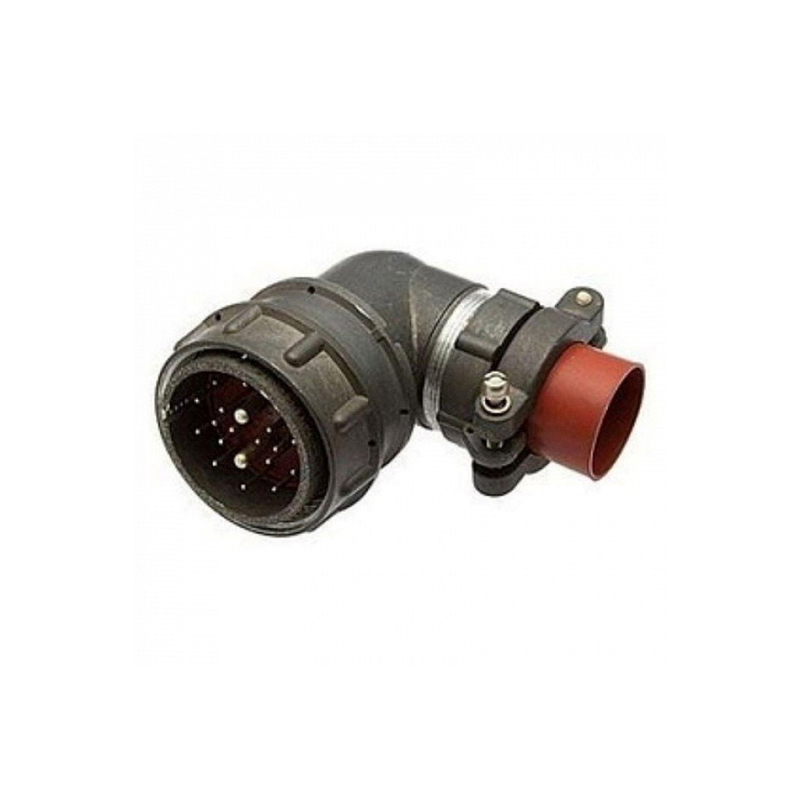

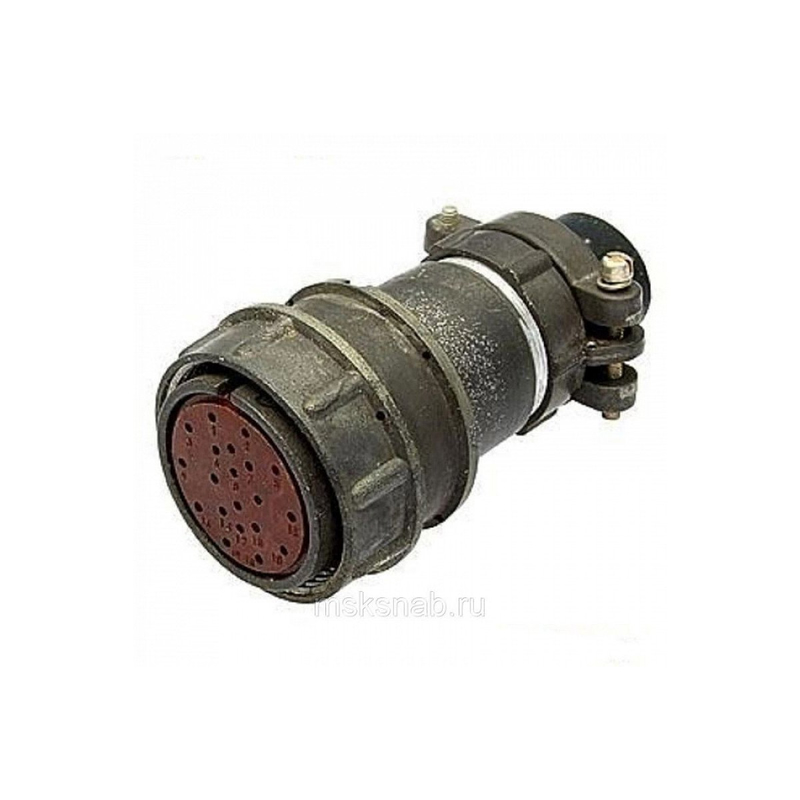

2РМ33КУН20Г4В1 Розетка кабельная

Розетка 2РМ33КУН20Г4В1 — это низкочастотный цилиндрический кабельный соединитель типа 2РМ системы «Панель–кабель» с угловым патрубком, предназначенная для внутреннего монтажа в установках постоянного и переменного тока.

Обозначение и конструкция

• Буквенно‑цифровая маркировка расшифровывается примерно так: 2РМ — тип соединителя, 33 — условный размер корпуса, К — кабельный корпус, У — угловой патрубок, Н — гайка патрубка для неэкранированного кабеля, 20 — число контактов, Г4В1 — вариант схемы контактов и исполнение.

• Корпус, как правило, изготавливается из металла (обычно алюминиевый сплав) с резьбовым сочленением и одношпоночной поляризацией, что исключает неправильное подключение.

Электрические характеристики

• Предназначена для работы в цепях постоянного и переменного тока с частотой до 3 МГц; максимальное рабочее напряжение обычно не более 700 В постоянного или 560 В переменного тока.

• Контакты имеют серебряное покрытие; допустимая токовая нагрузка на отдельные контакты зависит от их диаметра (порядка нескольких ампер на 1‑миллиметровый контакт), общая суммарная нагрузка на разъём — до примерно 100–110 А при условии разумного распределения токов по контактам.

Условия эксплуатации и применение

• Исполнение негерметичное, климатика УХЛ, интервал рабочих температур, как правило, от −60 °C до +100 °C, что позволяет использовать разъём в жёстких промышленных и бортовых условиях.

• Применяется для межблочной коммутации в радиоэлектронной аппаратуре, системах связи, автоматики и силовых цепях, где требуется надёжное разъёмное соединение многожильных кабелей с аппаратными блоками.
