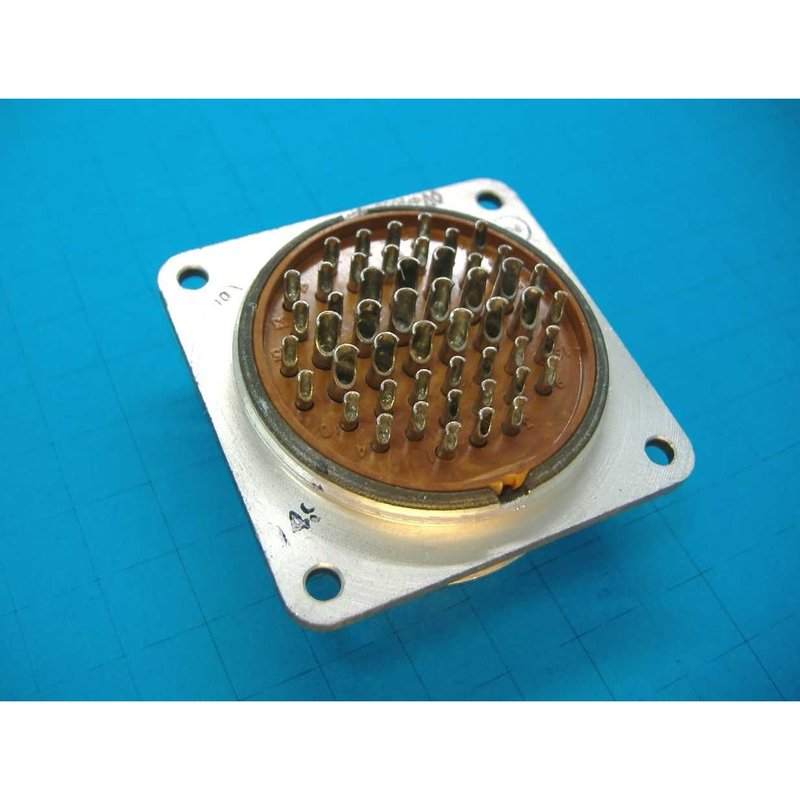

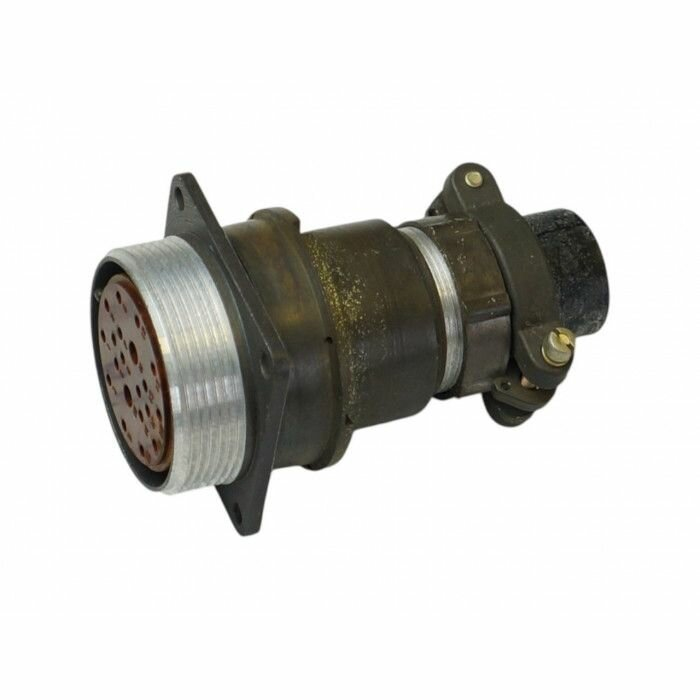

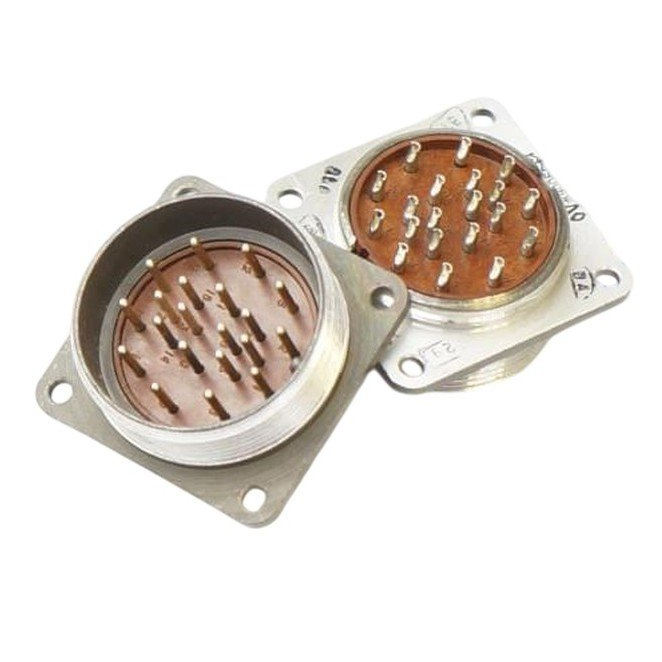

2РМД36БПН20Ш5В1 Вилка блочная

Разъем 2РМД36БПН20Ш5В1 — этоцилиндрический низкочастотный блочный (приборный) разъем‑вилка из серии 2РМД , применяемый для соединения электрических цепей постоянного и переменного тока в промышленной и радиоэлектронной аппаратуре.

Назначение и область применения

Соединитель используется во внутреннем (объемном) монтаже приборов и устройств, обеспечивая соединение и разъединение цепей постоянного тока и переменного тока с частотой до 3 МГц. Он рассчитан на работу в нормальных и повышенных климатических условиях, включая изменяющиеся температурные режимы и повышенную влажность.

Расшифровка обозначения

• 2РМД — тип цилиндрического низкочастотного соединителя объемного монтажа.

• 36 — условный размер корпуса вилки (диаметр порядка 36 мм).

• Б — блочный (приборный) корпус, предназначен для монтажа на корпусе оборудования.

• П — прямой патрубок (провода выходят прямо из разъема).

• Н — гайка патрубка для неэкранированного кабеля.

• 20 — количество контактов в разъеме.

• Ш — часть соединителя: вилка.

• 5 — тип сочетания контактов: все контакты диаметром 1,5 мм.

• В — серебряное покрытие контакт‑деталей.

• 1 — теплостойкость до +100 °С.

Основные электрические характеристики

• Рабочее напряжение — до нескольких сотен вольт переменного и постоянного тока (максимальное рабочее напряжение порядка 560–700 В, в зависимости от условий применения).

• Максимальный ток на один контакт Ø 1,5 мм — порядка 7–15 А.

• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Сопротивление контактов — не более примерно 2,5 мОм для контактов Ø 1,5 мм.

• Емкость между контактами — не более нескольких пикофарад (порядка 6 пФ).

Конструкция и монтаж

• Сочленение разъемов —резьбовое , с фиксацией гайкой и однозначной поляризацией корпусов (одношпоночное).
