Микросхема 1533ТР2 представляет собой цифровую интегральную схему транзисторной логики с диодами Шоттки серии ТТЛ. Она включает в себя четыре RS-триггера. Для расширения функциональных возможностей, два из четырёх триггеров имеют по два входа S, логически объединённых по И. Характеристики и параметры:

• Содержит 130 интегральных элементов .
• Корпус типа 402.16-32. Также может выпускаться в корпусе типа 238.16-1 или 4307.16-А .
• Диапазон рабочих температур: от -60 до +125 °С .
• Допустимое значение потенциала статического электричества: 200 В .
• Номинальное напряжение питания: 5,0 В ±10% .
• Номинальное напряжение питания: 5 В ± 10% .
• Выходное напряжение низкого уровня: ? 0,4 В .
• Выходное напряжение высокого уровня: ? 2,5 В .
• Прямое падение напряжения на антизвонном диоде: ? |-1,5| В .
• Ток потребления при Uп = 5,5 В: ? 5,5 мА .
• Входной ток низкого уровня: ? |-0,2| мА .
• Входной ток высокого уровня: ? 20 мкА .
• Выходной ток: |-10|...|-112| мА .
• Время задержки распространения сигнала при включении (по входам 2, 3, 6, 11, 12, 15): ? 22 нс .
• Время задержки распространения сигнала при включении (по входам 1, 5, 10, 14): ? 26 нс .
• Время задержки распространения сигнала при выключении по входам 2, 3, 6, 11, 12, 15: ? 22 нс .
• Емкость входа: ? 5 пФ .
• Напряжение питания: 4,5...5,5 В .
• Входное напряжение низкого уровня: 0...0,8 В .
• Входное напряжение высокого уровня: 2...5,5 В .
• Максимальное напряжение, подаваемое на выход: 5,5 В .
• Температура окружающей среды: -10...+70 °C .

Назначение выводов:
1 - вход «сброс» 1R;
2 - вход «установка в состояние высокого уровня» 1S1;
3 - вход «установка в состояние высокого уровня» 1S2;
4 - выход 1Q;
5 - вход «сброс» 2R;
6 - вход «

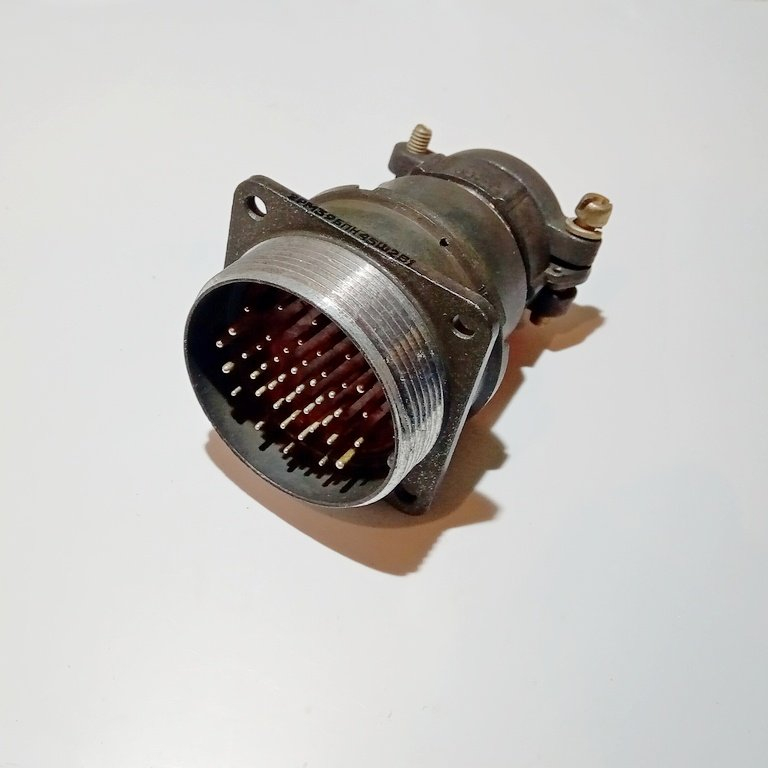

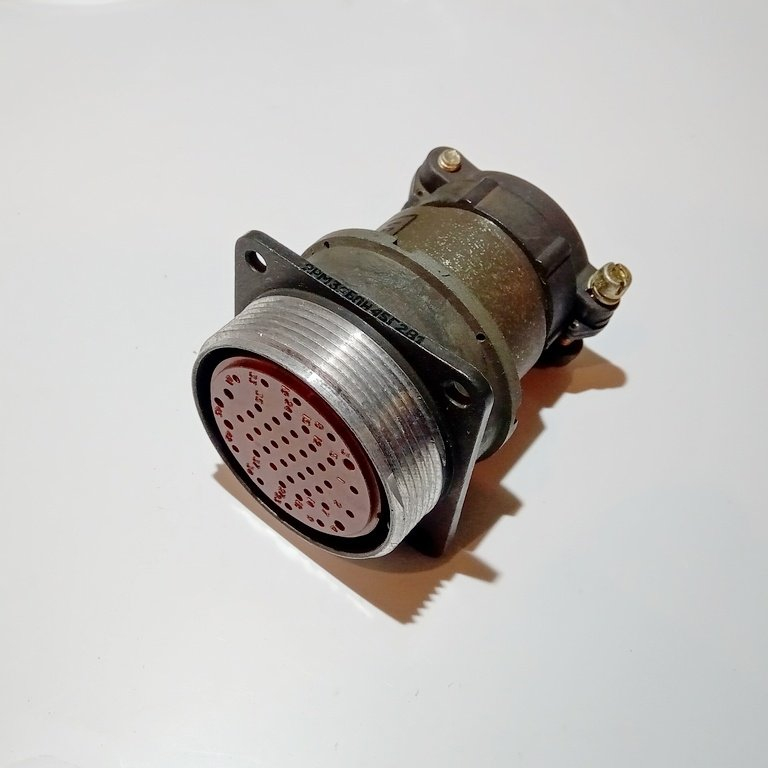

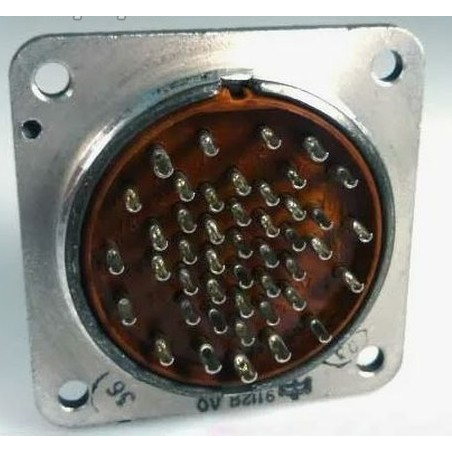

Разъем 2РМ39БПН45Ш2В1 представляет собой электрический соединитель, который используется в низкочастотных цепях. Этот разъем имеет цилиндрическую форму и является негерметичным, что делает его подходящим для различных условий эксплуатации.

Основные характеристики

• Тип соединителя : Негерметичный, предназначен для работы с электрическими цепями постоянного и переменного тока.
• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69, что позволяет использовать его в различных климатических условиях.
• Количество контактов : 45, что обеспечивает возможность подключения нескольких проводов.
• Покрытие контактов : Серебро, что улучшает проводимость и снижает сопротивление контактов.
• Рабочее напряжение : Максимальное рабочее напряжение составляет 560 В, а предельное — 700 В.
• Ток : Разъем может выдерживать токи до 4 А и 8 А в зависимости от конфигурации.
• Температура эксплуатации : Рабочая температура варьируется от -60 °C до +100 °C, что делает его универсальным для различных условий.

Конструкция

Разъем состоит из двух частей: вилки и розетки. вилка имеет прямой патрубок и гайку для неэкранированного кабеля. Сочленение происходит с помощью резьбы, что обеспечивает надежное соединение.

Применение

Разъем 2РМ39БПН45Ш2В1 широко используется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Он подходит для монтажа как с экранированными, так и с неэкранированными кабелями.

Гарантия и срок службы

Гарантийный срок хранения разъема составляет 15 лет со дня изготовления. При этом гарантированная наработка составляет:

• 1000 часов во всех режимах эксплуатации;
• 100000 часов в облегчённом режиме.

Эти характеристики делают разъем 2РМ39БПН45Ш2В1 надежным элементом для использования в различных электрических системах.
