Описание

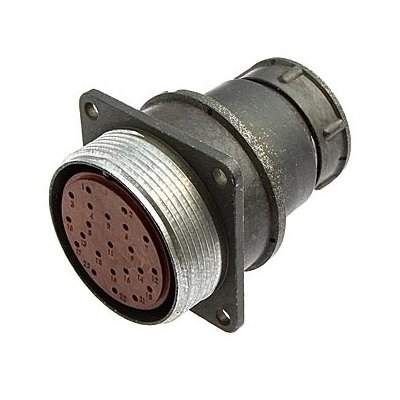

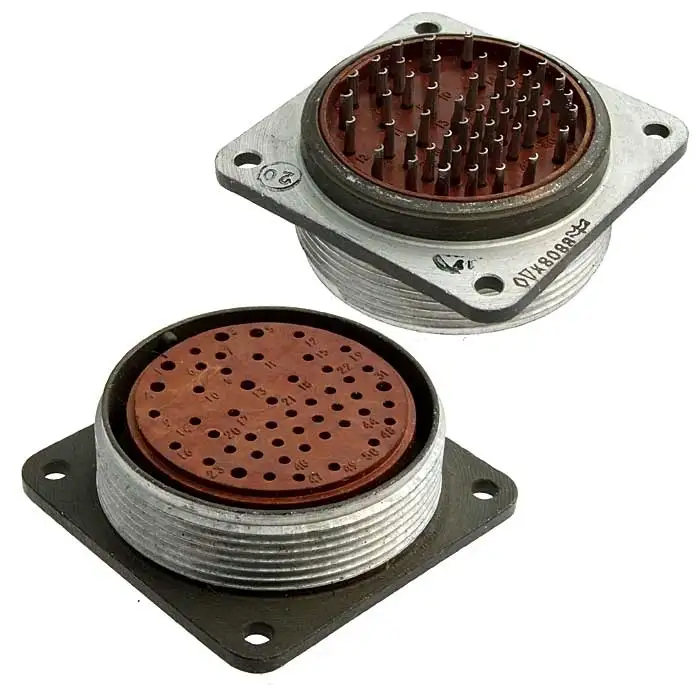

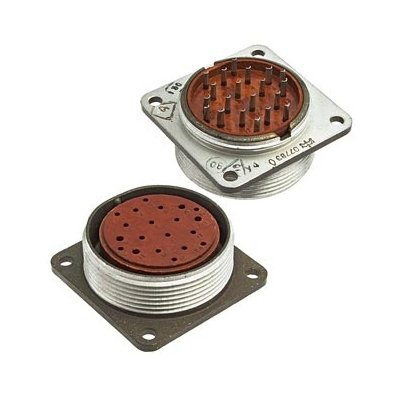

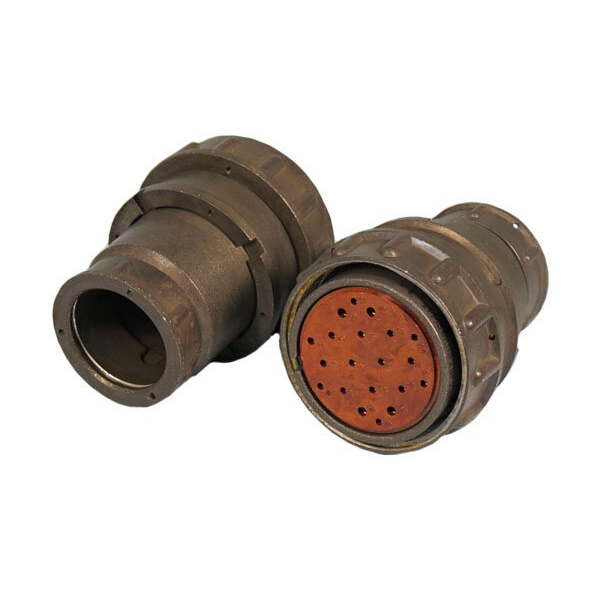

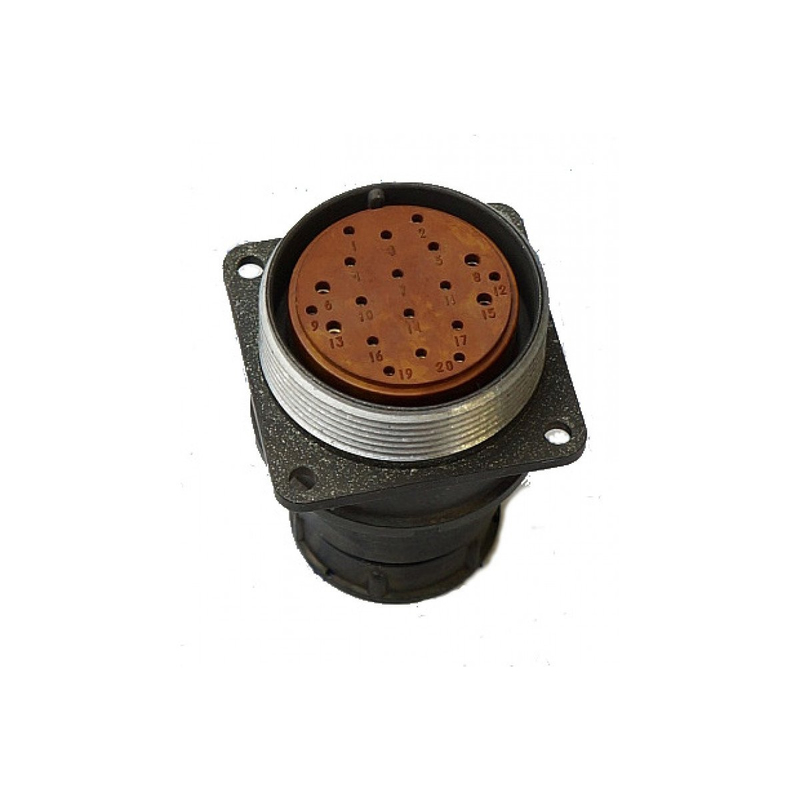

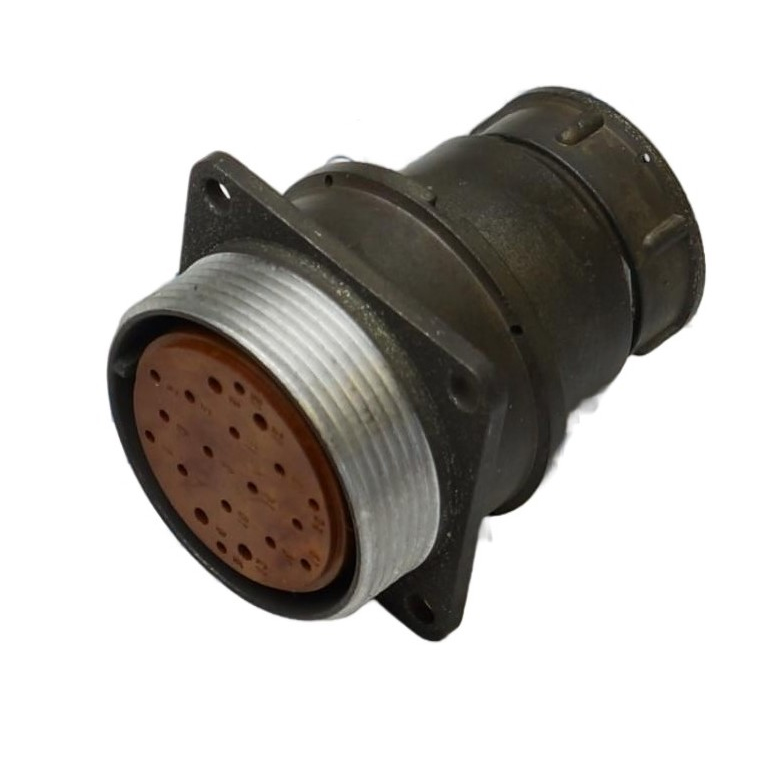

Соединители 2РМ36Б20Г2В1
Соединители 2РМ36Б20Г2В1 представляют собой электрические розетки, относящиеся к серии 2РМ. Они предназначены для использования в радиоэлектронной аппаратуре и имеют следующие характеристики:
Основные характеристики
Тип соединителя : 2РМ — низкочастотный цилиндрический негерметичный разъем.
Условный размер корпуса : 36 мм.
Вид корпуса : Б — блочный (приборный).
Количество контактов : 20 штук.
Часть соединителя : Г — розетка.
Сочетание контактов : Контакты диаметром 1 мм и 1,5 мм.
Покрытие контактов : В — серебро.
Технические параметры
Максимальное рабочее напряжение :
Для контактов диаметром 1 мм: до 560 В или до 700 В.
Для контактов диаметром 1,5 мм: до 560 В.
Токовая нагрузка на одиночный контакт :
Диаметр контакта, ? = 1 мм: до 5 А.
Диаметр контакта, ? = 1,5 мм: до10 А.
Сопротивление изоляции не менее : от нескольких тысяч МОм (5000 МОм) до более чем тысячи МОм (1000 МОм).
Применение и условия эксплуатации
Эти разъемы используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут работать при температурах от –60°C до +100°C. Соединители имеют механическую прочность на многократные удары с ускорением до 1000 <

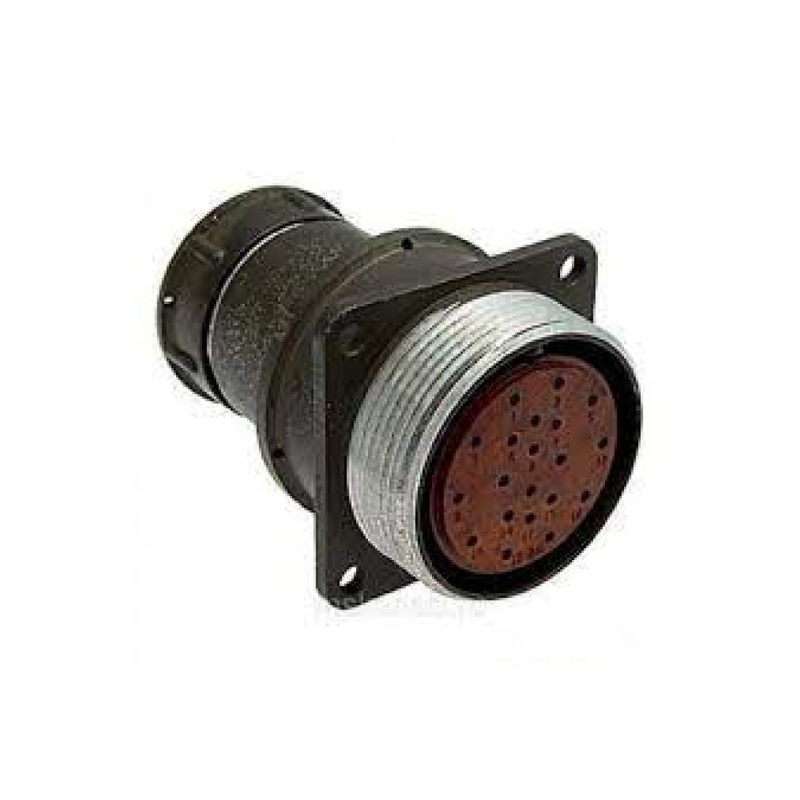

Разъем2РМ36Б20Г2В1 относится к серии 2РМ и представляет собой блочную розетку. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основные характеристики и особенности этого разъема:
Характеристики
Тип соединителя : Негерметичный, низкочастотный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 36 мм.
Вид корпуса : Блочный (приборный).
Количество контактов : 20.
Часть соединителя : розетка.
Сочетание контактов : Диаметр контактов 1 мм и 1,5 мм.
Покрытие контактов : Серебро.
Теплостойкость : До +100°С.
Технические Параметры
Максимальное рабочее напряжение : До 560 В для контактов диаметром 1,5 мм и до 700 В для контактов диаметром 1 мм.
Токовая нагрузка на одиночный контакт :
Диаметр 1 мм: 5 А.
Диаметр 1,5 мм: 10 А.
Максимальная суммарная нагрузка : 100 А.
Сопротивление контактов :
Диаметр 1 мм: Не более 5 мОм.
Диаметр 1,5 мм: Не более 2,5 мОм.
Сопротивление изоляции : Не менее 5000 МОм.
Диапазон рабочих температур : От -60 до +100°С.
Применение
Разъемы серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего монтажа с экранированными или неэкранированными кабелями.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
