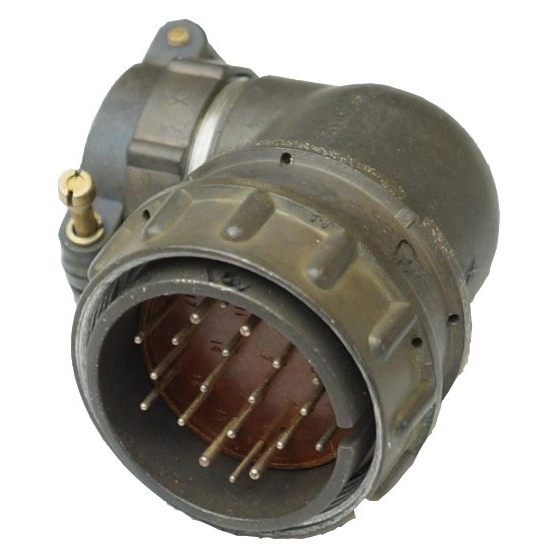

2РМ36Б20Ш2В1

2РМ36Б20Ш2В1 — это малогабаритный низкочастотный цилиндрический электрический соединитель (вилка) общего назначения, применяемый в радио‑ и электронной аппаратуре на постоянном и переменном токе частотой до десятков‑сотен килогерц.

Тип и конструкция

Это негерметичный цилиндрический соединитель объемного монтажа с резьбовой фиксацией сочлененного положения, выполненный в блочном («приборном») корпусе условного размера 36.
Корпус имеет резьбу M39×1, а тип контакта — цилиндрический, извлекаемый, монтируемый методом обжимки.

Количество контактов и их вид

Соединитель имеет 20 контактов, часть из них малого диаметра (около 1,0 мм), часть — большего диаметра (около 1,5 мм).
Контакты покрыты серебром (буква «В» в обозначении), что обеспечивает низкое сопротивление перехода и хорошую токопроводность.

Электрические параметры

Рабочее напряжение — до 560–700 В (амплитудное значение), в зависимости от конкретного технического задания и условий эксплуатации.
Токовая нагрузка на один контакт: до примерно 5–6 А для диаметра 1,0 мм и до примерно 10 А для диаметра 1,5 мм; суммарный ток по разъему ограничен, но обычно не превышает 100 А в нормальных условиях.

Климатические и эксплуатационные характеристики

Исполнение рассчитано на работу в диапазоне температур от примерно –60 °C до +100 °C, испытания предусматривают перепады до +150 °C.
Соединитель устойчив к вибрациям и механическим ударам (линейные ускорения до порядка 2000 м/с², ударные — до 5000 м/с²), имеет многократную ударную нагрузку до 1000 м/с².

Надёжность и срок службы

Минимальная наработка составляет порядка 1000–5000 часов при не менее чем 500 циклах сочленения‑расчленения, заявленный срок сохраняемости — до примерно 15–25 лет в зависимости от приёмки и условий хранения.
Разъем изготавливается по техническим условиям (например, АШДК.434410.062ТУ и ряде других ТУ), кат. качества «ОТК», «ВП», «ОС» и др., в климатическом исполнении УХЛ2.1.
