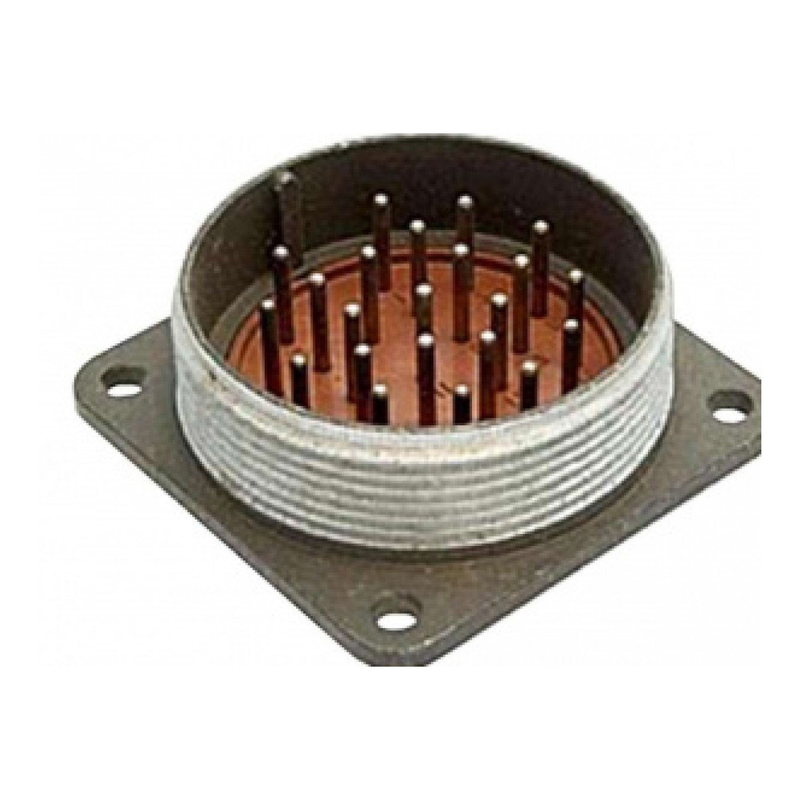

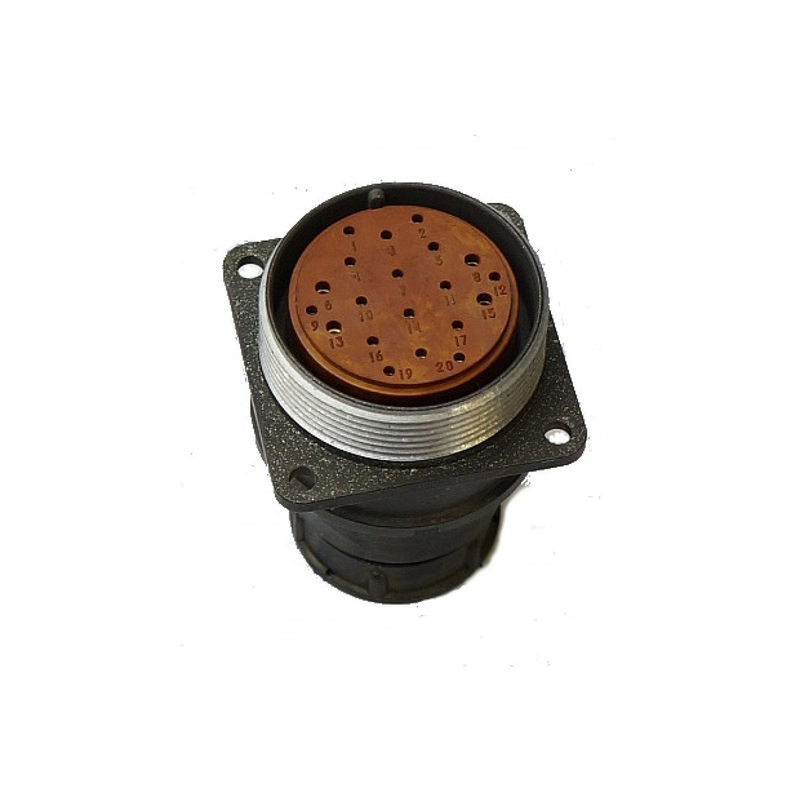

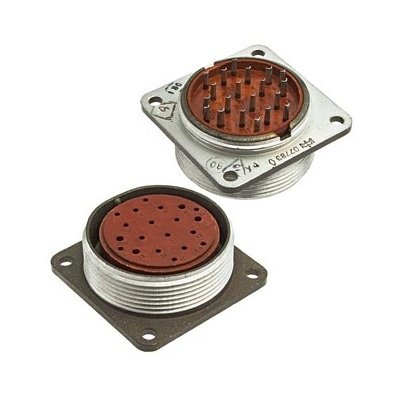

2РМ36Б20Г2В1 «5» — это цилиндрический низкочастотный электрический разъём (розетка блочного типа) из серии 2РМ, предназначенный для соединения в электрических цепях постоянного и переменного тока. Он имеет 20 контактов диаметром 1 мм, блочный корпус размером 36 мм (диаметр посадочного отверстия) и резьбовую фиксацию сочленения с одношпоночной поляризацией.

Основные характеристики

Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — до 5–7 А (для контактов 1 мм), сопротивление изоляции — не менее 1000 МОм. Диапазон рабочих температур — от -60 до +100 °С, с возможностью кратковременного воздействия до +180 °С; срок сохраняемости — 15–25 лет. Соединитель выдерживает до 500 циклов сочленений/расчленений, наработка — минимум 5000 часов.

Условия эксплуатации

Разъём устойчив к синусоидальной вибрации (1–5000 Гц, до 490 м/с²), механическим ударам (до 5000 м/с² одиночный, 1000 м/с² многократный), акустическому шуму (до 170 дБ) и линейному ускорению до 2000 м/с². Работает при повышенной влажности (до 98% при +25 °С), пониженном давлении (до 10⁻¹² мм рт. ст.) и повышенном (до 506 кПа), в условиях озона, инея и влажного тепла; климатическое исполнение — УХЛ2.1.

Конструкция и применение

Габаритные размеры — 43×43×25 мм, масса — не более 50 г, контакты с серебряным покрытием (тип В), сопротивление контакта — 0,0025–0,005 Ом. Обозначение «5» соответствует техническим условиям приёмки ГЕ0.364.126ТУ, что указывает на категорию качества для внутреннего монтажа в промышленном и специальном оборудовании. Применяется в электромеханических системах, где требуется надёжность в жёстких условиях.
