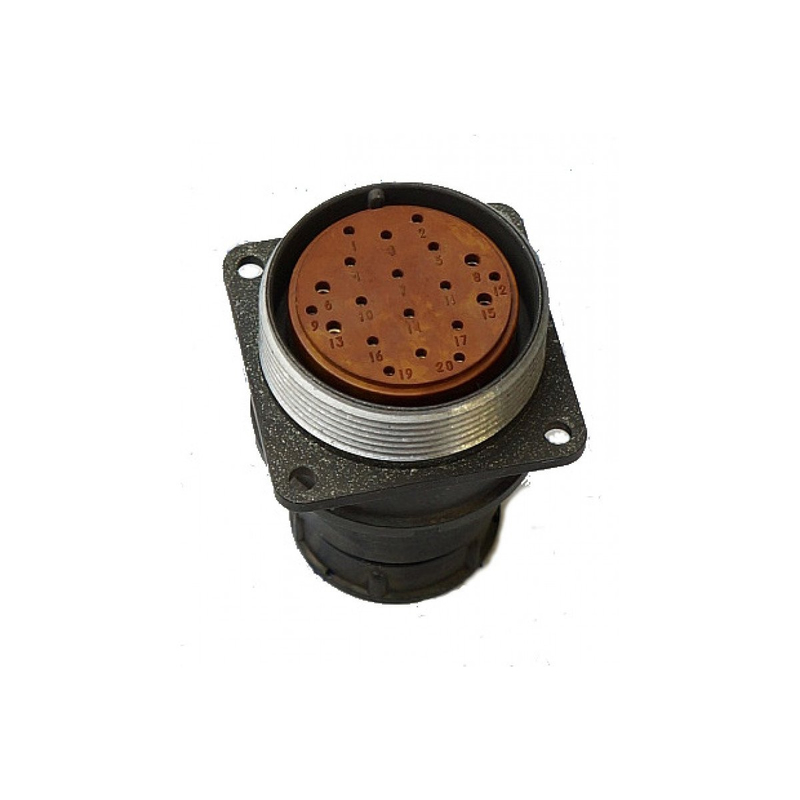

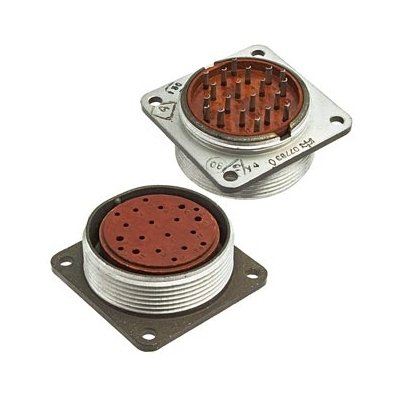

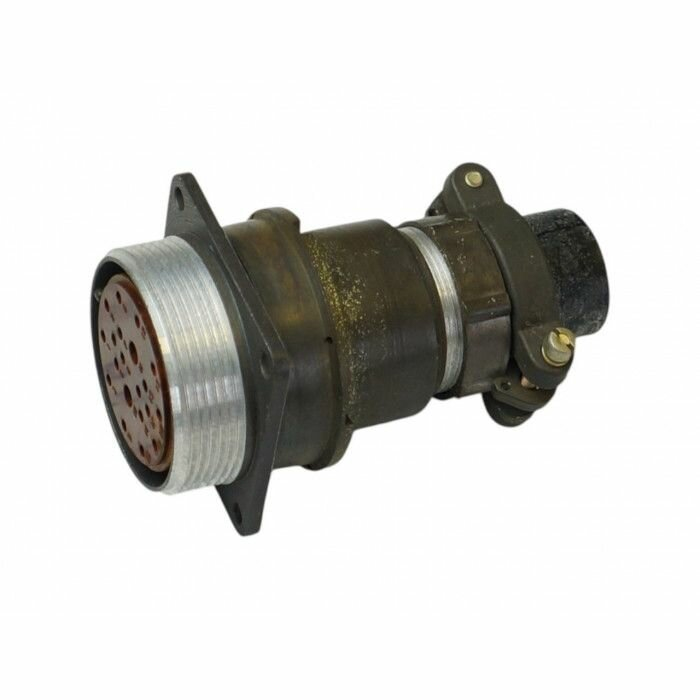

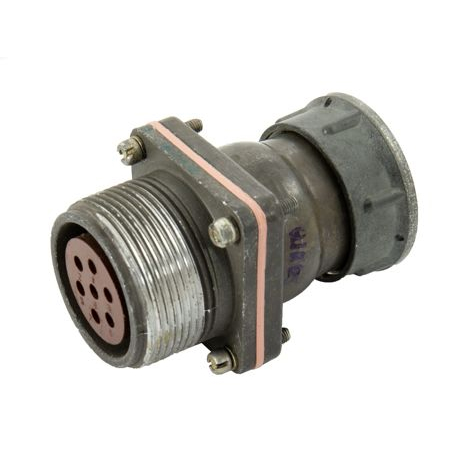

2РМ36Б20Г2В1 Розетка блочная

Розетка блочная 2РМ36Б20Г2В1 — это цилиндрический низкочастотный электрический соединитель ряда 2РМ, предназначенная для внутреннего объёмного монтажа в приборах и блоках. Она относится к разъёмам блочного (приборного) исполнения с резьбовой фиксацией и одношпоночной поляризацией корпусов.

Общее назначение и конструкция

Соединитель 2РМ36Б20Г2В1 рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц.
Корпус разъёма — металлический, блочный, без патрубка (или с прямым патрубком, в зависимости от конкретной модификации), предназначен для крепления на стенке блока/панели.

Силовые и электрические параметры

• Количество контактов — 20, сочетание контактов — 2.

• Максимальное рабочее напряжение — до порядка 560 В, предельное импульсное — до около 700 В.

• Токовая нагрузка на одиночный контакт обычно до 5–6 А (в зависимости от диаметра и исполнения), суммарный ток по разъёму — до примерно 100 А.

Изоляция, емкость и климатика

• Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм.

• Ёмкость между соседними контактами — не более нескольких пикофарад (обычно до 6 пФ).

• Климатическое исполнение — негерметичный разъём для условий УХЛ (широкий диапазон температур и механических воздействий), часто используется в промышленной и приборной аппаратуре.

Механическая прочность и применение

Разъём 2РМ36Б20Г2В1 рассчитан на линейные и ударные нагрузки, типичные для приборных соединителей (линейное ускорение до сотен м/с², кратковременные удары до единиц тысяч м/с²).
Такие розетки применяются в блоках связи, коммутации и питания в радиоэлектронной аппаратуре, где требуется надёжное сочленение с кабельными вилками того же типоразмерного ряда 2РМ.
