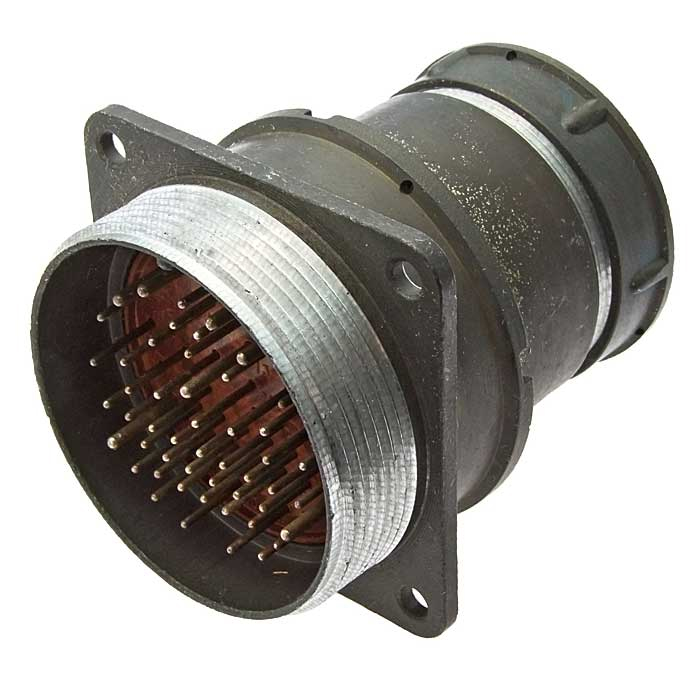

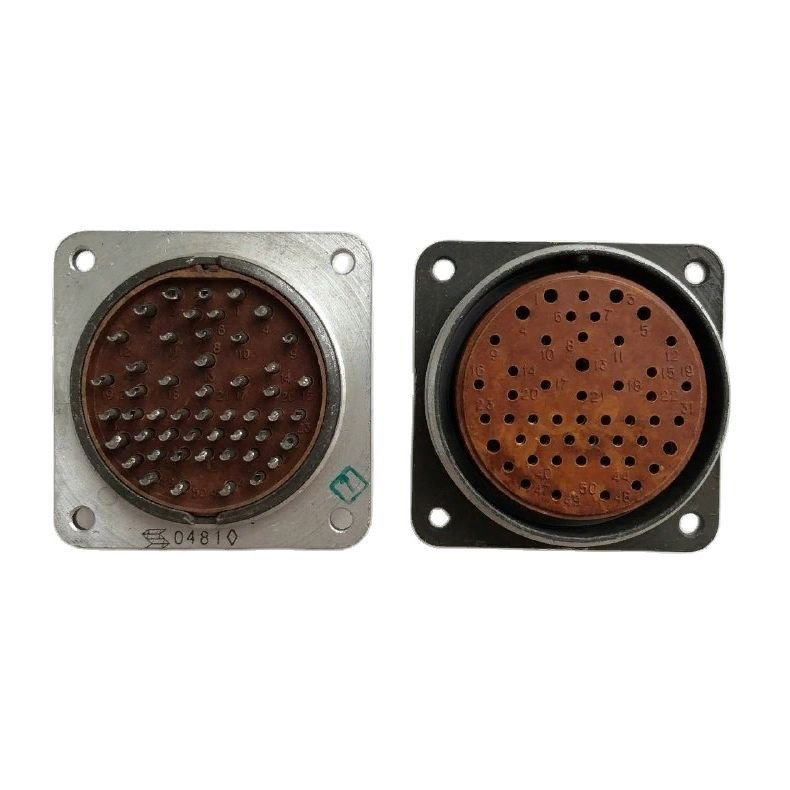

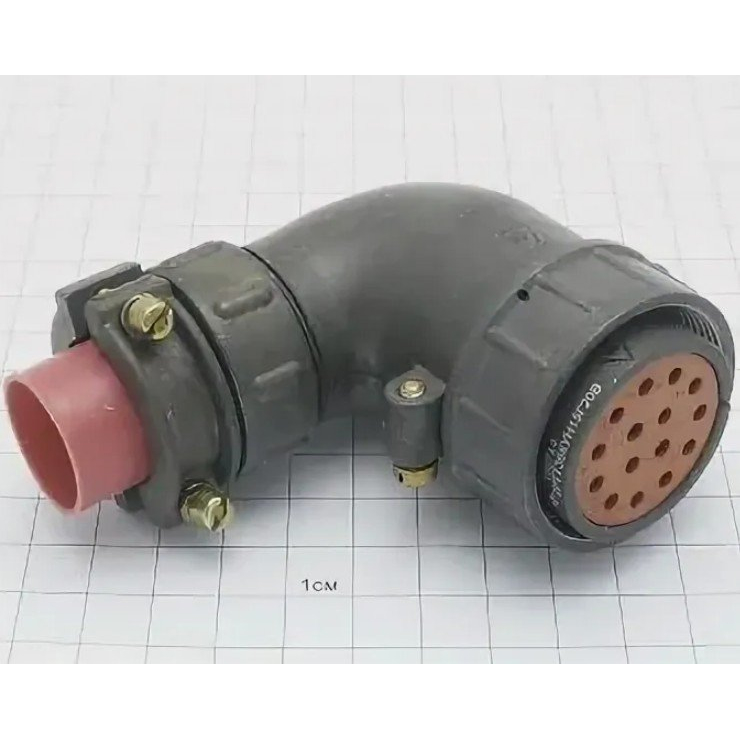

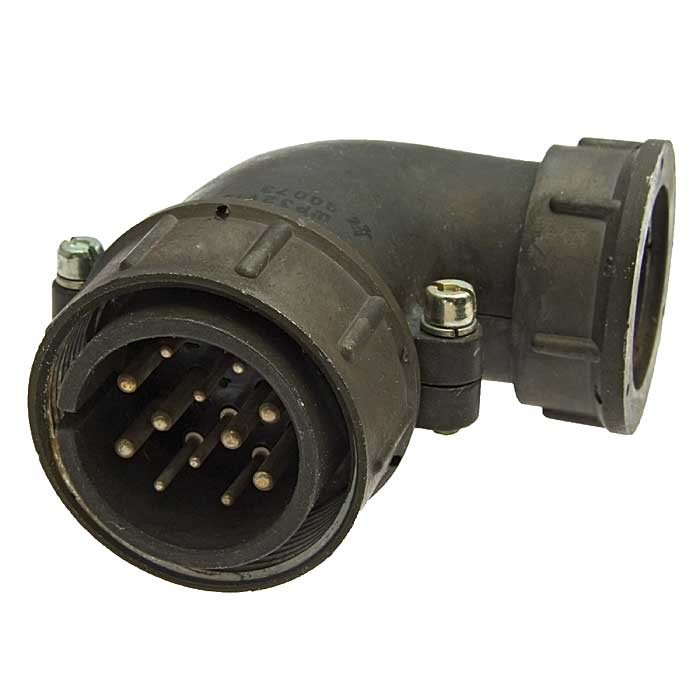

Соединитель 2РМ42БПЭ50Ш2В1 — это цилиндрический низкочастотный негерметичный соединитель объемного монтажа с резьбовой фиксацией сочлененного положения. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 700 В.

Этот соединитель состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Блочная часть изготавливается без патрубков или с прямыми патрубками, а кабельная часть - без патрубков, с прямыми или угловыми патрубками. Сочленение соединителей резьбовое, поляризация корпусов одношпоночная. Контакты могут быть покрыты золотом или серебром, а монтаж осуществляется методом пайки.

Расшифровка условного обозначения 2РМ42БПЭ50Ш2В1 :

• 2РМ - тип соединителя

• 42 - условный размер корпуса

• Б - блочный тип корпуса

• П - прямой вид патрубка

• Э - для экранированного патрубка вид гайки патрубка

• 50 - количество контактов

• Ш вилка

• 2 - сочетание контактов

• В - серебряное покрытие контактов

• 1 - теплостойкость 100° С

Технические характеристики :

• Максимальная токовая нагрузка на одиночный контакт диаметром 1 мм - 4 А

• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм - 8 А

• Максимальная суммарная токовая нагрузка на соединитель - 190 А

• Диаметры контактов - 1 мм; 1,5 мм

• Максимальное рабочее напряжение - 560 В; 700 В

• Диаметр - 42 мм

• Длина - 59 мм

• Масса - не более 37 г

• Сопротивление контакта: 0,005 Ом; 0,0025 Ом

Условия эксплуатации :

• Допустимая синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?

• Акустический шум в диапазоне частот от 50 Гц до 10 000 Гц с уровнем звукового давления 170 дБ

• Механический удар многократного действия с пиковым ударным ускорением 1000 м/с? и длительностью действия от 1 мс до 3 мс

• Механический удар одиночного действия с пиковым ударным ускорением 5000 м/с? и длительностью действия от 0,1 мс до 2 мс

• Линейное ускорение - 2000 м/с?

• Атмосферное пониженное давление: рабочее - 133,32·10??? Па (10??? мм рт. ст.), предельное - 1,2·10? Па (5 кгс/см?)

• Повышенное рабочее давление - 50,6·10? Па

• Температура среды - от -60° С до +100° С

• Смена температур - от +180° С до -60° С

• Повышенная относительная влажность при температуре +25° С - 98%
