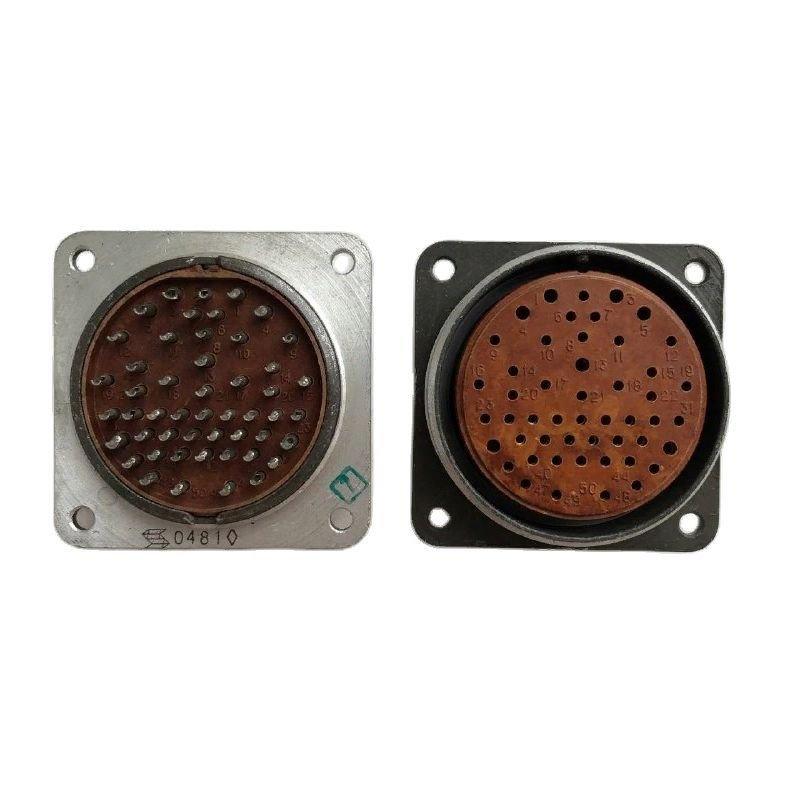

Соединители 2РМ42БПН30Ш2А1
Соединитель 2РМ42БПН30Ш2А1 — это блочная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединители 2РМ используются в электрических цепях постоянного и переменного тока.
Основные характеристики соединителя 2РМ42БПН30Ш2А1:
Диаметр Диаметр посадочного отверстия разъема составляет 42 мм, а диаметр контактов — 1 мм.
Сопротивление Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Сопротивление контакта составляет 0,005 Ом или 0,0025 Ом.
Напряжение Максимальное рабочее напряжение составляет 560 В.
Токовая нагрузка Токовая нагрузка на контакт составляет 4,5 А для контактов диаметром 1 мм и 9 А для контактов диаметром 1,5 мм. Максимальная нагрузка на соединитель составляет 168 А.
Надежность Количество сочленений-расчленений составляет 500. Минимальная наработка составляет 1000 часов.
Условия эксплуатации Соединитель сохраняет работоспособность при относительной влажности до 98%. Теплостойкость составляет 100 °С.
Покрытие контактов A - золото.
Корпус Б - блочный.
Разъем2РМ42БПН30Ш2А1 относится к серии 2РМ и представляет собой блочную вилку. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основные характеристики и особенности этого разъема следующие:
Основные характеристики
Тип соединителя : 2РМ, низкочастотный цилиндрический негерметичный.
Корпус : Блочный (Б).
Размеры : Диаметр посадочного отверстия 42 мм, диаметр корпуса 45 мм, максимальная длина 25 мм.
Количество контактов : 30.
Диаметр контактов : 1 мм и 1,5 мм.
Покрытие контактов : Золото (А).
Токовая нагрузка :
Для контактов диаметром 1 мм: до 4,5 А.
Для контактов диаметром 1,5 мм: до 9 А.
Максимальная суммарная нагрузка : 168 А.
Максимальное рабочее напряжение : До 560 В (в некоторых источниках указано до 700 В).
Сопротивление контакта : 0,005 Ом и 0,0025 Ом.
Сопротивление изоляции : Не менее 1000 МОм.
Количество сочленений-расчленений : До 500 раз.
Минимальная наработка : 1000 часов (в некоторых источниках указано 5000 часов).
Срок сохраняемости : 15 лет (в некоторых источниках указано 25 лет).
Рабочая температура : От -60°C до +100°C.
Условное обозначение
2РМ : Тип соединителя.
42 : Условный размер корпуса.
Б : Блочный тип корпуса.
П : Прямой тип патрубка.
Н : Гайка патрубка для неэкранированного кабеля.
30 : Количество контактов.
Ш : вилка.
2 : Обозначение сочетания контактов (1 мм и 1,5 мм).
А : Золотое покрытие контактов.
1 : Теплостойкость до +100°C.
Применение
Разъемы серии 2РМ, включая2РМ42БПН30Ш2А1 , широко используются в различных электронных устройствах и системах, где требуется надежное и стабильное соединение. Они подходят для работы в условиях повышенной влажности и широкого диапазона температур.
