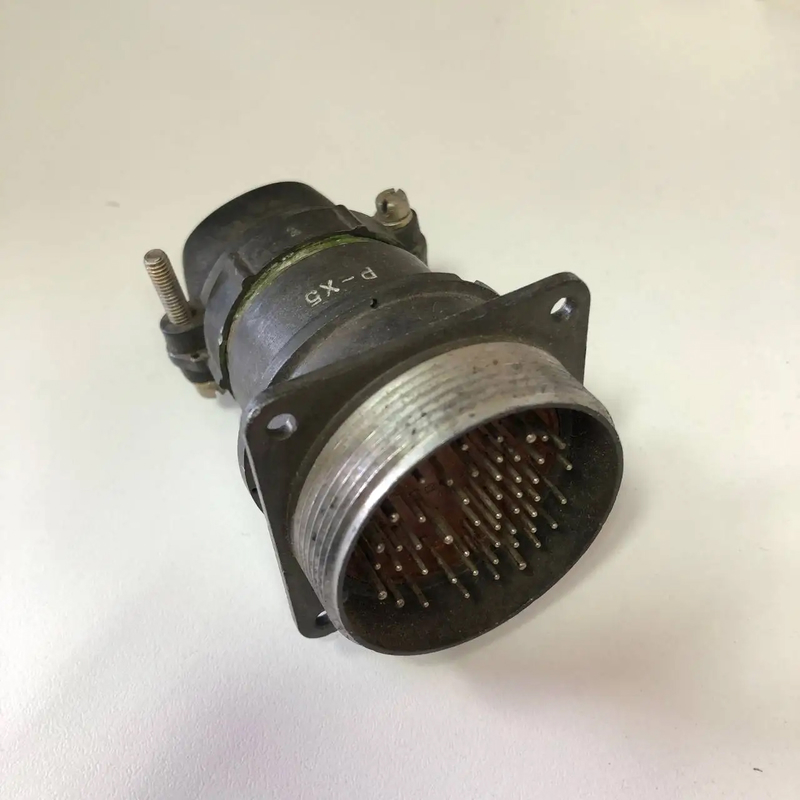

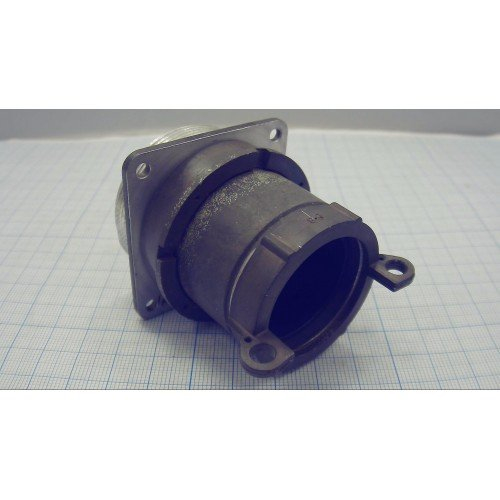

2РМ42БПН50Ш2В1 — это цилиндрический низкочастотный негерметичный соединитель объемного монтажа с резьбовой фиксацией сочлененного положения. Он используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В.

Этот соединитель состоит из вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Блочная часть соединителей производится без патрубков или с прямыми патрубками, а кабельная часть — без патрубков, с прямыми или угловыми патрубками.

Соединители 2РМ изготавливаются в восьми конструктивных исполнениях по 15 типономиналов каждого исполнения, всего существует 830 типоконструкций.

Расшифровка условного обозначения 2РМ42БПН50Ш2В1 :

• 2РМ — тип соединителя.

• 42 — условный размер корпуса.

• Б — блочный тип корпуса.

• П — прямой вид патрубка.

• Н — вид гайки патрубка для неэкранированного кабеля.

• 50 — количество контактов.

• Ш — вилка.

• 2 — сочетание контактов (контакты ? 1,0 мм и 1,5 мм).

• В — серебряное покрытие контактов.

• 1 — теплостойкость 100° С.

Технические характеристики :

• Максимальная токовая нагрузка на одиночный контакт диаметром 1 мм — 4 А.

• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм — 8 А.

• Суммарная максимальная токовая нагрузка на соединитель — 190 А.

• Диаметры контактов — 1 мм; 1,5 мм.

• Максимальное рабочее напряжение — 560 В; 700 В.

• Максимальное испытательное напряжение постоянного тока или амплитудное значение напряжения переменного тока.

• Диапазон частот синусоидальной вибрации: от 1 Гц до 5000 Гц.

• Допустимая синусоидальная вибрация, амплитуда ускорения — 490 м/с.

• Линейное ускорение — 2000 м/с.

• Рабочая температура среды — от -60° С до +100° С.

Соединители 2РМ предназначены для монтажа с экранированными или неэкранированными кабелями (проводами). Изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.
