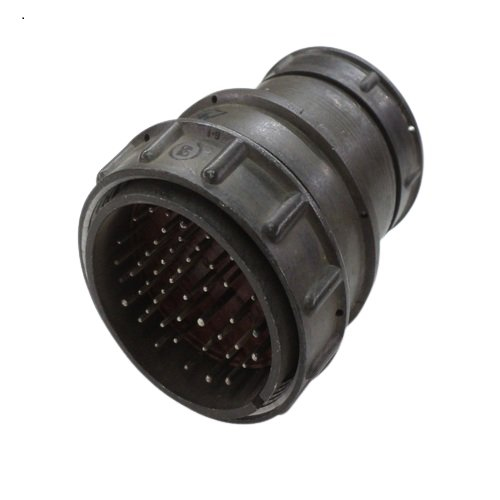

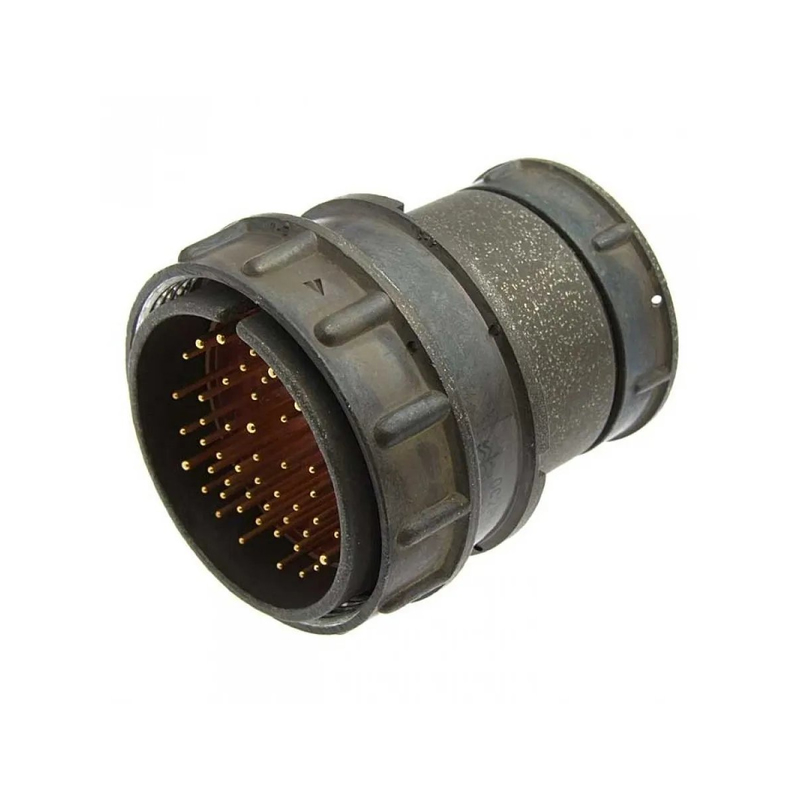

2РМ42КПЭ50Ш2В1 «5» — это цилиндрический соединитель серии 2РМ, выполненный в виде кабельной вилки (штекера) с прямым патрубком и резьбовой фиксацией, рассчитанный на 50 контактов. Обозначение «5» обычно относится к конкретной приёмке или техническим условиям производства по ГОСТ (типа «приёмка 5» по соответствующему ТУ).

Назначение и конструкция

• Соединитель предназначен для сочленения с розеткой (гнездом) 2РМ42КПЭ50Г2 и используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, в основном для объемного монтажа.

• Корпус вилки — кабельный, цилиндрический, с прямым патрубком и гайкой, обеспечивающей механическую фиксацию и экранирование при подключении экранированного кабеля.

Электрические параметры

• Максимальное рабочее напряжение: 560–700 В постоянного или переменного тока в зависимости от исполнения и условий.

• Максимальная токовая нагрузка на один контакт диаметром 1 мм до порядка 4 А, 1,5 мм — до 8 А; суммарная токовая нагрузка на весь разъём может достигать порядка 190 А.

• Сопротивление контакта обычно не более 2–5 мОм (в зависимости от диаметра), сопротивление изоляции — не менее 1000–5000 МОм.

Климатические и механические условия

• Температурный диапазон эксплуатации, как правило, от −60 до +100 °C, что соответствует всеклиматическому исполнению.

• Соединитель рассчитан на воздействие вибраций, многократных и одиночных ударов, акустического шума и пониженного атмосферного давления, что делает его пригодным для ответственных промышленных и военных применений.

Технологические особенности

• Контакты имеют серебряное покрытие (буква «В» в обозначении) и диаметры 1 и 1,5 мм, что обеспечивает низкое переходное сопротивление и хорошую стабильность электрических параметров.

• Разъём относится к блочным вилкам, позиционным по ключу, и рассчитан на несколько сотен сочленений–расчленений в течение срока службы.

Мы можем дополнительно расшифровать обозначение по позициям (2РМ, 42, 50, Ш, 2, В1, «5») с указанием конкретного ГОСТ‑ТУ на приёмку «5».
