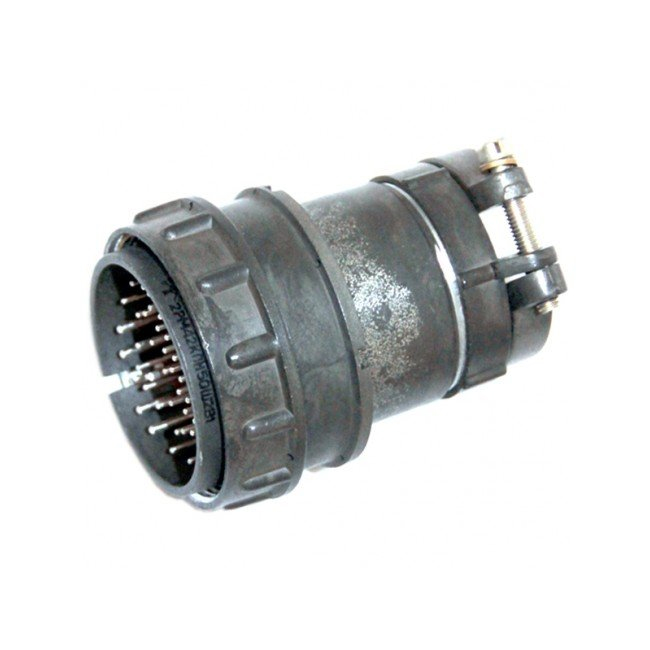

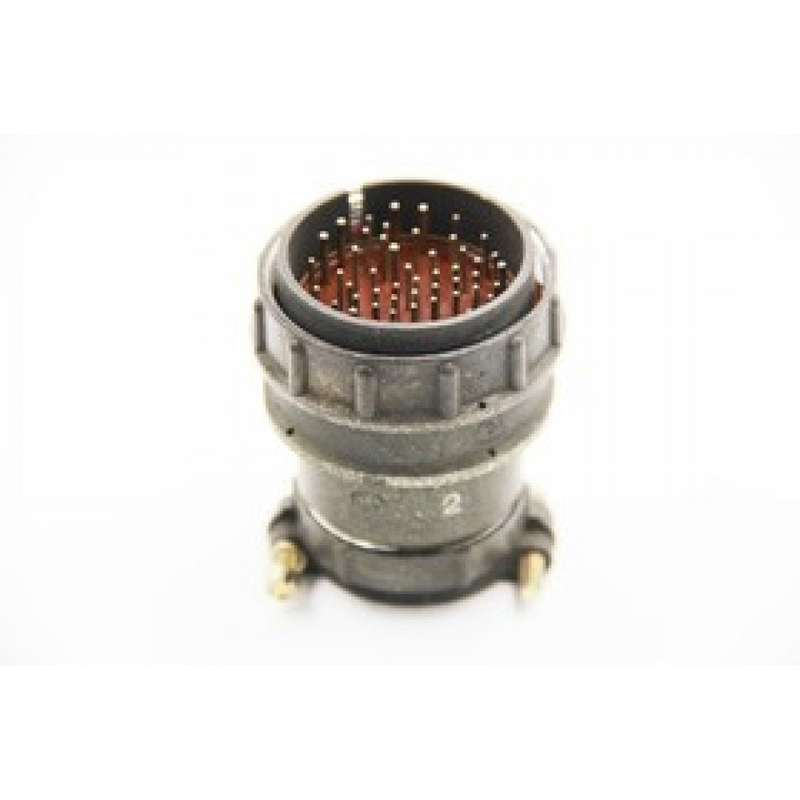

2РМ42КПН50Ш2В1 — это кабельная вилка, предназначенная для использования в электрических цепях с постоянным и переменным током (частотой до 3 МГц). Она используется для внутреннего объемного монтажа.

Технические характеристики

• Условное обозначение:

  • 2РМ — тип соединителя.

  • 42 — условный размер вилки.

  • К — вид корпуса, кабельный.

  • П — вид патрубка, прямой.

  • Н — для неэкранированного кабеля.

  • 50 — количество контактов.

  • Ш — вилка.

  • 2 — все контакты диаметром 1 мм и 1,5 мм.

  • В — вид покрытия: серебро.

  • 1 — теплостойкость 100° С.

• Токовая нагрузка:

  • На одиночный контакт: 4 А и 8 А.

  • Суммарная на соединитель: 190 А.

• Максимальное рабочее напряжение: до 560 В или 700 В (амплитудное).

• Сопротивление контактов: 2,5 мОм и 5 мОм.

• Емкость между контактами: не более 6 пФ.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: до 1850 В и 2300 В.

• Усилие расчленения гнезд:

  • При 1 мм: от 0,5 Н до 2,95 Н.

  • При 1,5 мм: от 0,7 Н до 3,92 Н.

• Усилие расчленения соединителей: не более 539,6 Н.

• Максимальное сечение проводов:

  • При 1 мм: 0,5 мм?.

  • При 1,5 мм: 1 мм?.

• Длина вилки: 67,5 мм.

• Масса: не более 54 г.

• Минимальная наработка: 1000 ч.

• Количество сочленений-расчленений: 500.

• Срок сохраняемости: не менее 15 лет.

Условия эксплуатации

• Температурный диапазон: от -60° С до +100° С.

• Атмосферное давление: от 133,32·10^-12 Па до 50,6·10^4 Па.

• Вибрация: синусоидальная, частота от 1 Гц до 5000 Гц, ускорение 490 м/с?.

• Акустический шум: уровень звукового давления до 170 дБ.

• Механический удар: пиковое ускорение до 1000 м/с? (многократный) и 5000 м/с? (одиночный).

• Линейное ускорение: до 2000 м/с?.

• Климатическое исполнение: умеренный и холодный климат (УХЛ2.1).

Применение

Этот разъём используется в различных электронных устройствах и системах, где требуется надежное и прочное соединение с кабелями. Он подходит для применения в условиях повышенной температуры и вибрации.
