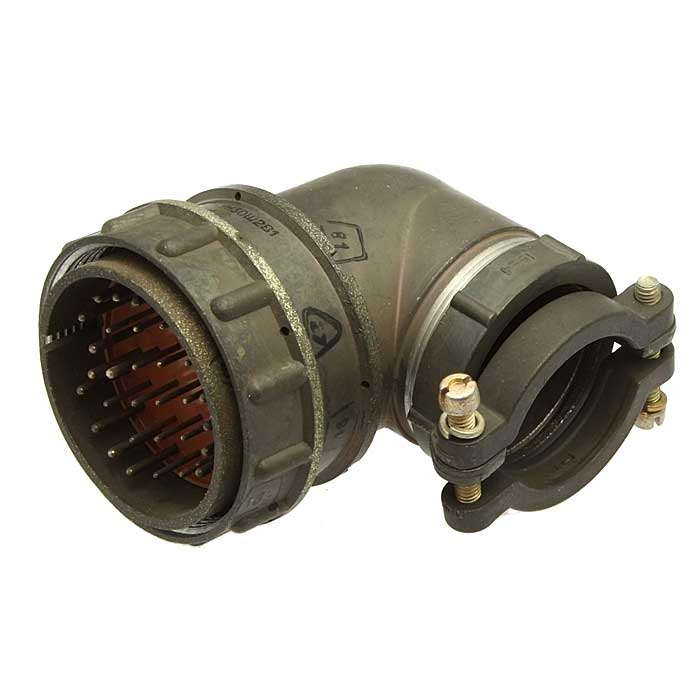

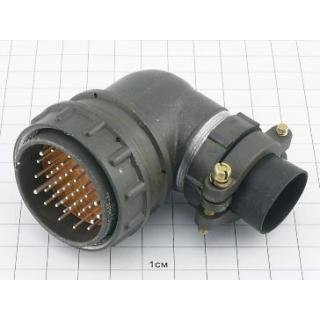

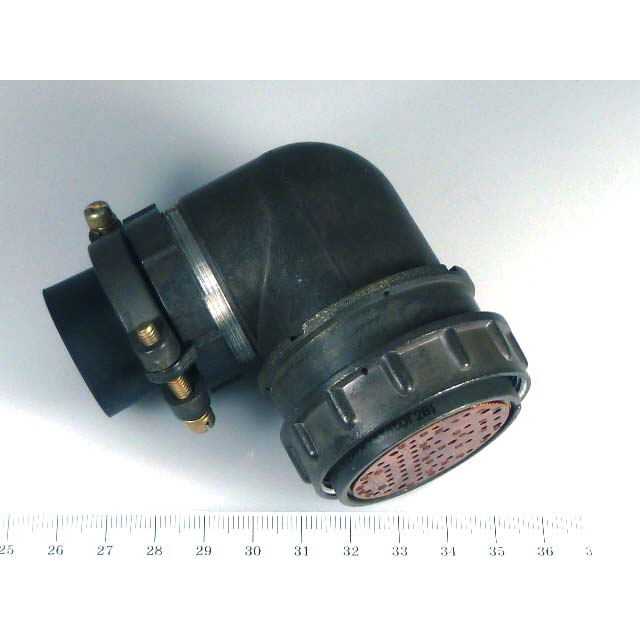

2РМ42КУН30Г2В1 — это цилиндрический низкочастотный электрический разъём серии 2РМ, кабельная розетка с резьбовой фиксацией, предназначенная для работы в цепях постоянного и переменного тока частотой до 3 МГц. +3

Назначение и область применения

• Используется для подключения кабелей в аппаратуре связи, приборостроении, промышленной автоматике, военной и специальной технике.

• Обеспечивает разъёмное соединение электрических цепей с повышенными требованиями к вибро‑ и ударопрочности, а также к герметичности и надёжности контакта.

Расшифровка обозначения

• «2РМ» — серия цилиндрических низкочастотных разъёмов с резьбовым соединением.

• «42» — условный размер корпуса (габарит), соответствующий определённому диаметру и компоновке контактов.​

• «К» — кабельное исполнение (разъём монтируется на кабель).

• «У» — вариант конструкции корпуса/патрубка (кабельный ввод особого исполнения, для неэкранированного кабеля).

• «Н» — накидная гайка для фиксации с ответной частью.

• «30» — количество контактов: 30 гнезд контактов.

• «Г» — тип контактов: гнёзда (розетка).

• «2» — сочетание (группа) контактов по диаметрам и допустимым токам.

• «В1» — климатическое исполнение (всеклиматическое) и теплостойкость до 100 °C.

Электрические характеристики

• Количество контактов: 30.

• Максимальное рабочее напряжение: 560–700 В в зависимости от диаметра контакта.

• Максимальная рабочая частота: до 3 МГц.

• Токовая нагрузка на одиночный контакт для исполнения 2:

  • диаметр 1,0 мм — примерно до 4,5–5 А;

  • диаметр 1,5 мм — до 8–9 А. +3

• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.​

• Ёмкость между контактами: не более 6 пФ.​

Механическая и климатическая стойкость

• Диапазон рабочих температур: от −60 °C до +100 °C.

• Синусоидальная вибрация: диапазон частот 1–5000 Гц, ускорение до 490 м/с² (около 50 g).​

• Механический удар одиночного действия: ускорение до 5000 м/с² (≈500 g).​

• Механический удар многократного действия: ускорение до 1000 м/с² (≈100 g).​

• Допускает пониженное давление до 133,32·10⁻¹² Па (10⁻¹² мм рт. ст.) и повышенное до 50,6·10⁴ Па (5 кгс/см²).​

• Повышенная влажность: до 98% при +40 °C.​

Ресурс и эксплуатация

• Минимальная наработка: не менее 1000 часов.​

• Максимальное количество сочленений‑расчленений (циклов соединения/разъединения): до 500.​

• Срок сохраняемости: до 15 лет при соблюдении условий хранения.​

Кратко, что важно при выборе

При выборе 2РМ42КУН30Г2В1 обычно обращают внимание на:

• соответствие по количеству контактов (30) и по токовой нагрузке на контакт;
