КР1533ТР2 — это цифровая интегральная схема транзисторной логики с диодами Шоттки, относящаяся к серии ТТЛ. Она содержит четыре RS-триггера. Два из этих триггеров имеют по два входа S, объединенных логически по ИЛИ. Характеристики и параметры :

• Содержит 130 интегральных элемента .
• Совместима по входным и выходным уровням сигналов с другими ИС стандартной ТТЛ логики .
• Напряжение питания: 5.0 В ± 10% .
• Диапазон рабочих температур: -10-+70 °С .
• Корпус типа 2103Ю.16-Д, масса не более 1,2 г .

Назначение выводов :

1. Вход «сброс» 1R
2. Вход «установка в состояние высокого уровня» 1S1
3. Вход «установка в состояние высокого уровня» 1S2
4. Выход 1Q
5. Вход «сброс» 2R
6. Вход «установка в состояние высокого уровня» 2S
7. Выход 2Q
8. Общий
9. Выход 3Q
10. Вход «сброс» 3R
11. Вход «установка в состояние высокого уровня» 3S1
12. Вход «установка в состояние высокого уровня» 3S2
13. Выход 4Q
14. Вход «сброс» 4R
15. Вход «установка в состояние высокого уровня» 4S
16. Напряжение питания

Электрические параметры :

• Выходное напряжение низкого уровня: ? 0,4 В
• Выходное напряжение высокого уровня: ? 2,5 В
• Прямое падение напряжения на антизвонном диоде: ? |-1,5| В
• Ток потребления при Uп = 5,5 В: ? 5,5 мА
• Входной ток низкого уровня: ? |-0,2| мА
• Входной ток высокого уровня: ? 20 мкА
• Выходной ток: |-10|...|-112| мА

Временные параметры :

• Время задержки распространения сигнала при включении (по входам 2, 3, 6, 11, 12, 15): ? 22 нс
• Время задержки распространения сигнала при включении (по входам 1, 5, 10, 14): ? 26 нс

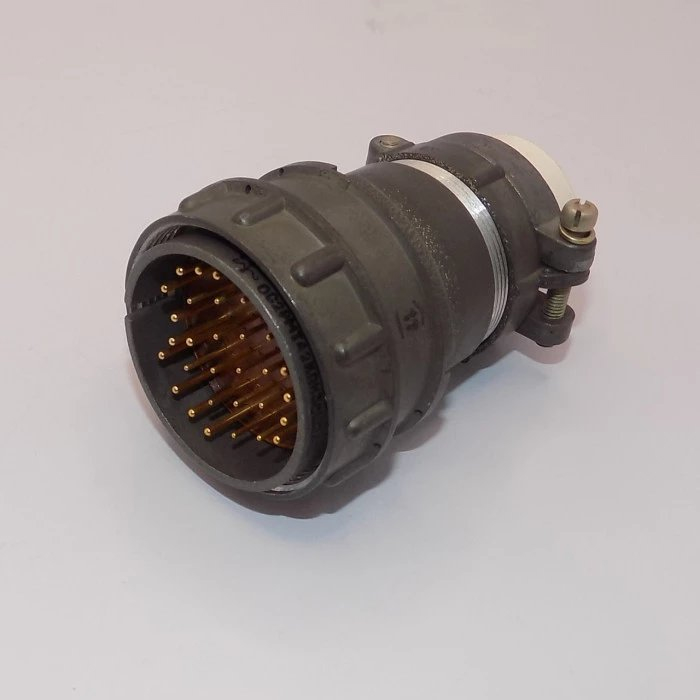

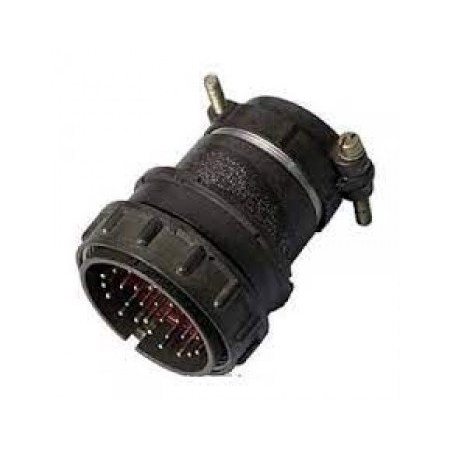

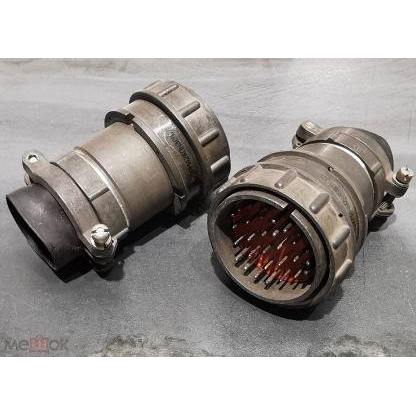

Разъем 2РМ42КПН30Ш2В1В ВП представляет собой электрический разъем, который используется в различных электрических и электронных устройствах. Он относится к категории разъемов с высокой степенью надежности и предназначен для соединения проводников в условиях, требующих защиты от внешних факторов.

Основные характеристики

• Тип разъема : 2РМ (разъем с двумя рядами контактов).
• Количество контактов : 42, что позволяет осуществлять подключение большого числа проводников.
• Степень защиты : ВП (влагозащищенный), что обеспечивает защиту от влаги и пыли, что делает его идеальным для использования в сложных условиях эксплуатации.
• Исполнение : Ш2В1В, что указывает на конструктивные особенности и тип материала, из которого изготовлен разъем.

Применение

Разъем 2РМ42КПН30Ш2В1В ВП широко используется в следующих областях:

• Автомобильная промышленность : для соединения различных систем и модулей.
• Электронные устройства : в бытовой и промышленной электронике.
• Системы автоматизации : для подключения датчиков и исполнительных механизмов.

Преимущества

• Высокая надежность : благодаря качественным материалам и конструкции.
• Устойчивость к внешним воздействиям : защита от влаги и пыли.
• Удобство монтажа : простота в установке и эксплуатации.

Этот разъем является важным элементом для обеспечения надежного соединения в различных электрических системах, что делает его незаменимым в современных технологиях.
