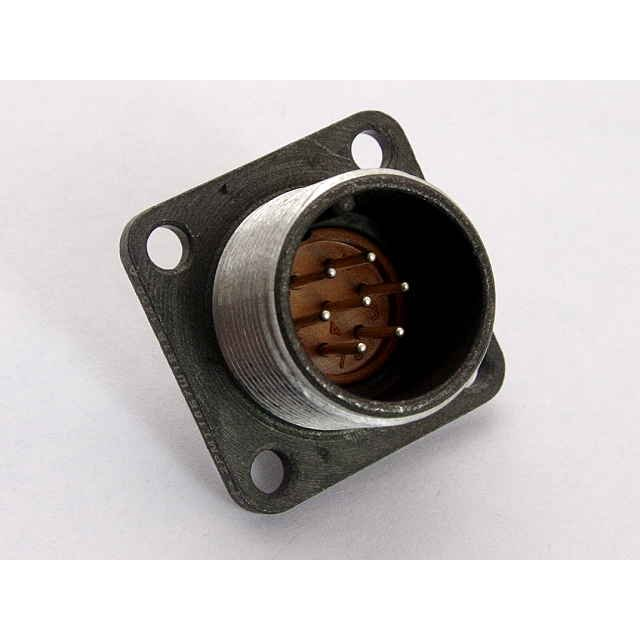

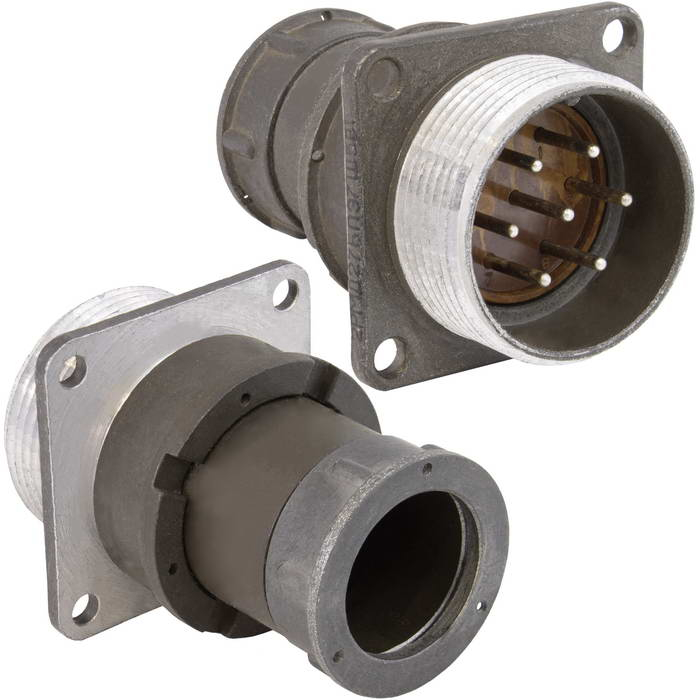

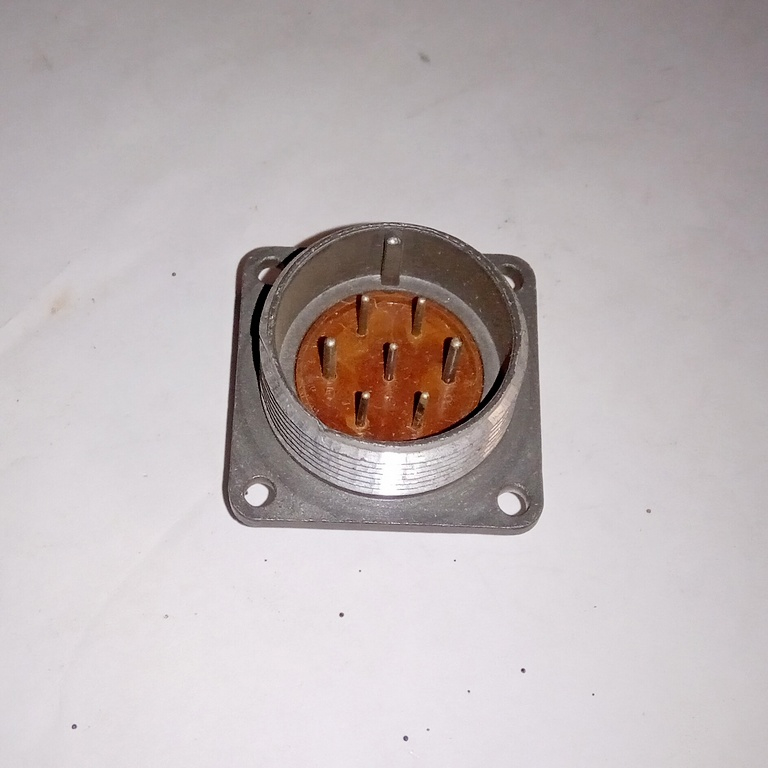

Соединитель 2РМД27Б7Ш2В1 является цилиндрическим низкочастотным негерметичным соединителем, предназначенным для объемного монтажа с резьбовой фиксацией сочлененного положения. Он используется для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 27.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 7.

• Часть соединителя : вилка.

• Обозначение сочетания контактов : 2.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Этот соединитель применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Соединители 2РМД изготавливаются в нескольких конструктивных исполнениях и типономиналах, что позволяет использовать их в различных условиях эксплуатации.

Разъем2РМД27Б7Ш2В1 относится к серии цилиндрических низкочастотных разъемов, предназначенных для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Данные разъемы имеют блочный корпус с диаметром посадочного отверстия 27 мм и диаметром контактов 1 мм. Они оснащены 7 контактами и относятся к вилка м.

Основные характеристики:

• Максимальное рабочее напряжение: до 560 В.

• Токовая нагрузка: до 7 А на контакт.

• Сопротивление изоляции: не менее 1000 МОм.

• Количество сочленений: до 500.

• Рабочий температурный диапазон: от -60 до +100°С.

• Минимальная наработка: 5000 часов.

• Срок сохраняемости: до 25 лет.

Разъемы серии 2РМД изготавливаются из специального сплава алюминия и имеют серебряное покрытие контактов, что указано последней буквой \"В\" в маркировке. Изолятор контактов выполнен из пресс-материала АГ-4. Эти разъемы используются в различных климатических условиях и подходят для внутреннего монтажа в электро- и радиоаппаратуре.
