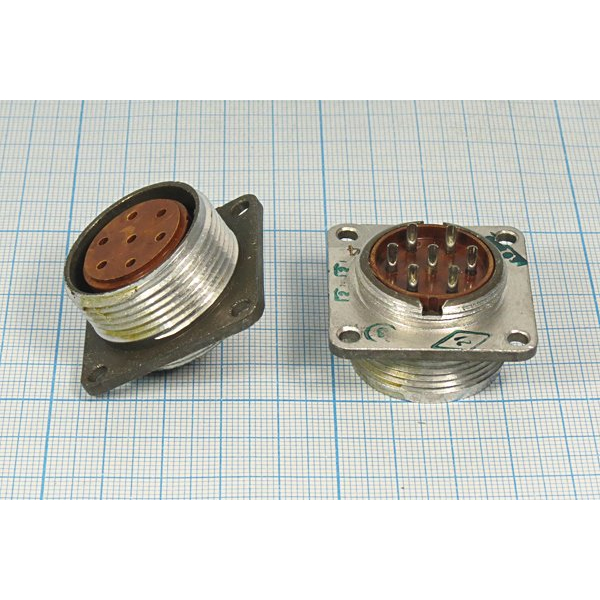

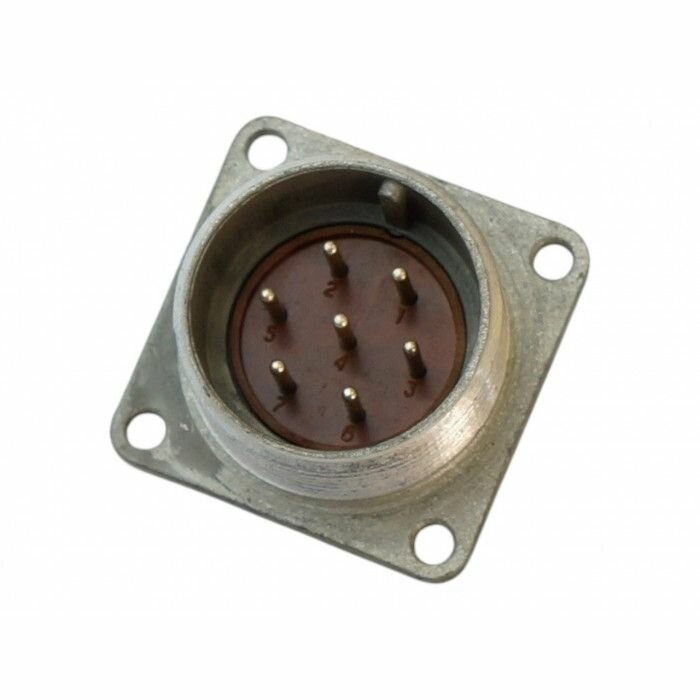

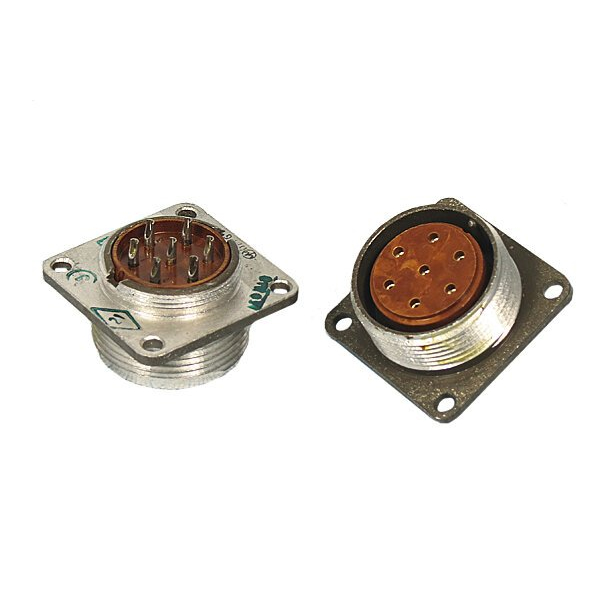

2РМД27Б7Г5В1 Розетка блочная

2РМД27Б7Г5В1 — это цилиндрический низкочастотный разъём серии 2РМД, выполненный в виде розетки блочного типа (приборной, без патрубка) для внутреннего объемного монтажа. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока в различных промышленных, телемеханических и радиоэлектронных устройствах.

Основные технические характеристики

• Условный размер корпуса: 27, типоразмер для 7‑контактного разъёма.

• Количество контактов: 7, диаметр контактов 1,5 мм.

• Рабочее напряжение переменного/постоянного тока (максимум): до 700 В.

• Рабочий ток на один контакт (максимум): 12 А; общий ток по разъёму — до 70 А.

• Сопротивление контактов: не более 2,5 мОм (0,0025 Ом).

• Материал покрытия контактов: серебро, климатическое исполнение УХЛ 2.1.

Конструкция и исполнение

Розетка 2РМД27Б7Г5В1 имеет негерметичный корпус (без встроенной герметизации), рассчитанная на «внутренний объёмный монтаж» — то есть устанавливается внутрь аппаратуры, а не на внешнем корпусе. Соединитель выполнен по техническим условиям АШДК.434410.062ТУ, корпус, как правило, изготавливается из карболита или аналогичного термостойкого материала. Разъём фиксируется парой по резьбовому стыку (гнездо‑штекер) и не имеет отдельного кабельного патрубка.

Условное обозначение и применение

• 2РМД — серия низкочастотных цилиндрических разъёмов.

• 27 — условный размер корпуса.

• Б — розетка блочная (приборная, без кожуха).

• 7 — число контактов.

• Г — негерметичный разъём, исполнение для внутреннего монтажа.

• 5 — климатическое исполнение УХЛ 2.1.

• В — покрытие контактов серебром.

• 1 — температурный класс 1, рабочая температура до +100 °C.

Такая розетка используется в устройствах телемеханики, контрольно‑измерительной техники, промышленной автоматики и других системах, где требуется надёжное соединение до 700 В и токов порядка 10–12 А на контакт.
