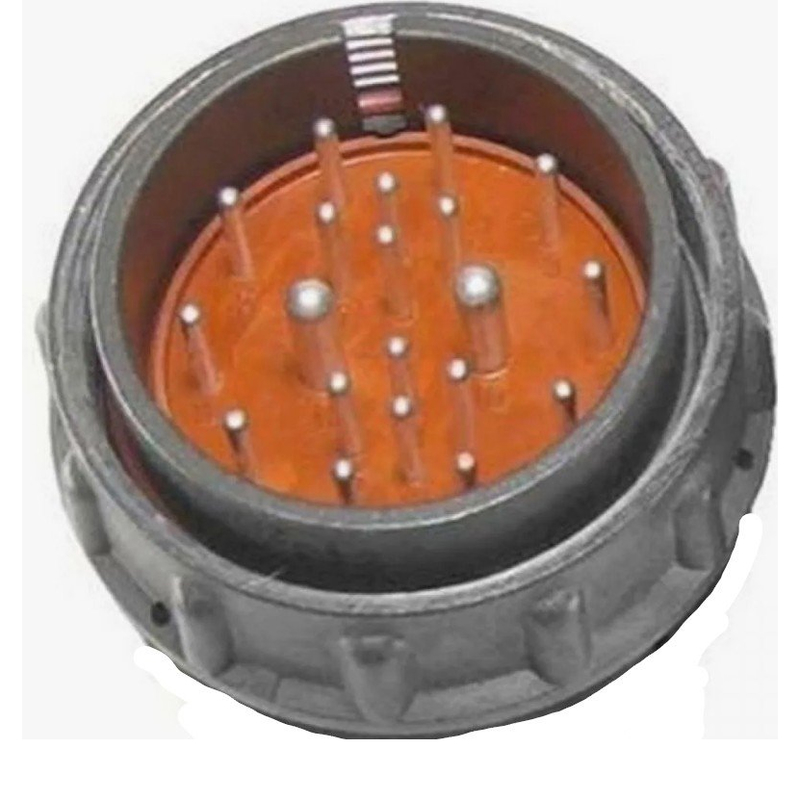

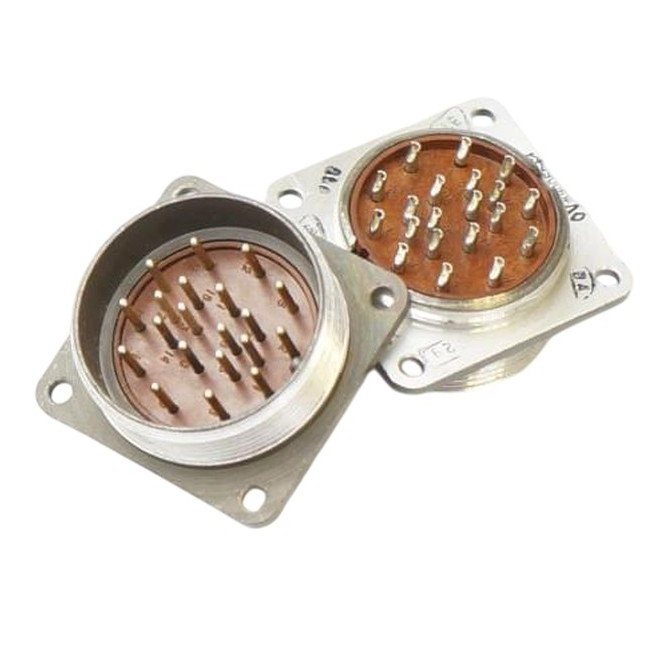

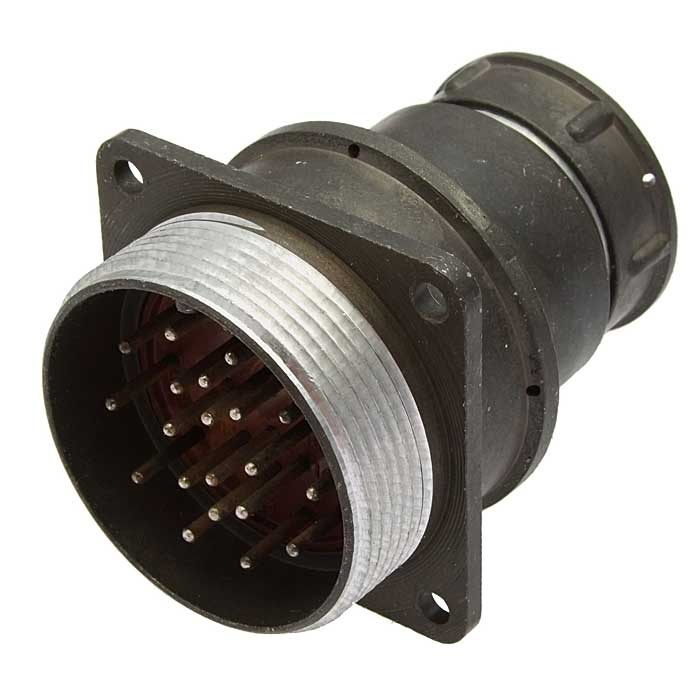

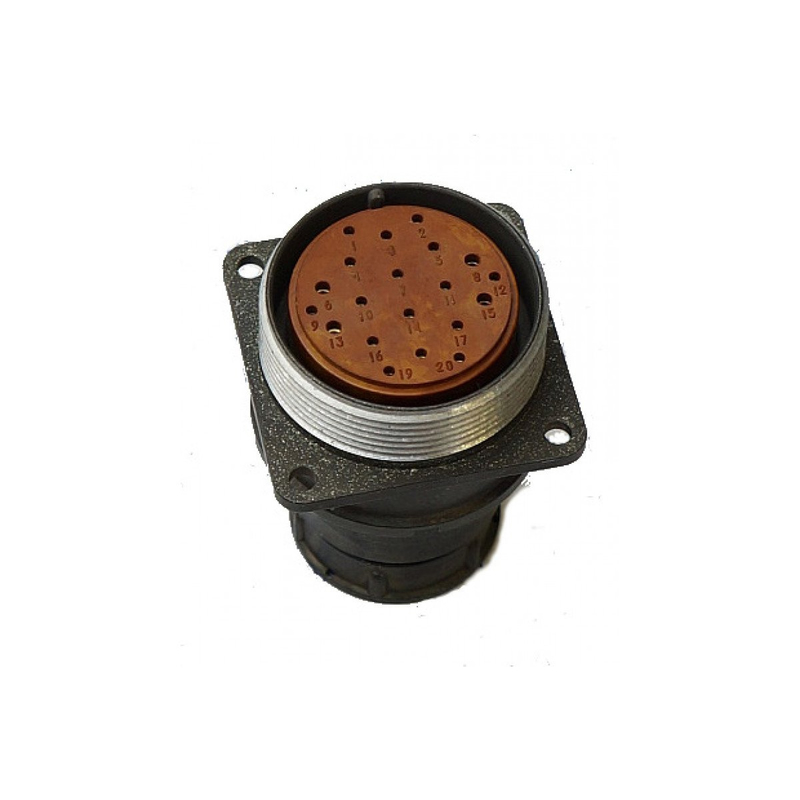

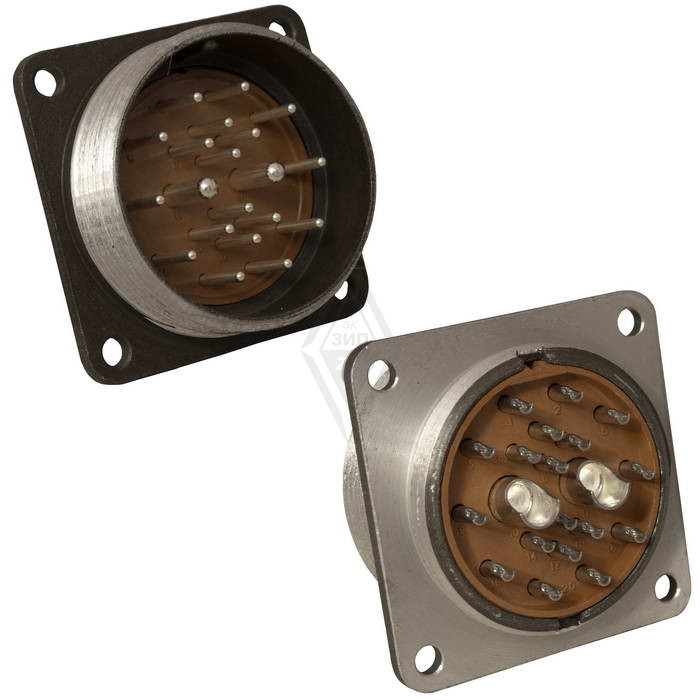

Разъём2РМД36БПЭ20Ш6В1 «Элекон» — это цилиндрический электрический соединитель серии 2РМД, выпускаемый заводом «Элекон» по ОСТ/ТУ (в том числе ГЕО.364.126ТУ). Он предназначен для работы в цепях постоянного и переменного тока с частотой до десятков кГц, для внутреннего объёмного монтажа в радиоэлектронной аппаратуре.

• 2РМД — серия цилиндрических разъёмов с резьбовым соединением.

• 36 — условный габарит корпуса.

• Б — блочный тип корпуса (монтируется в панель или корпус).

• П — прямой патрубок.

• Э — гайка патрубка для экранированного кабеля.

• 20 — общее количество контактов в разъёме.

• Ш — вилка (штекер).

• 6 — комбинация контактов: сочетание контактов диаметром 1,5 мм и 3 мм.

• В — серебряное покрытие контактов.

• 1 — теплостойкость до +100 °C.

• Токовая нагрузка:

  • контакты Ø 1,5 мм — до 10 А;

  • контакты Ø 3 мм — до 36 А;

  • суммарный ток на разъём — до около 147 А.

• Максимальное рабочее напряжение:

  • для контактов Ø 1,5 мм — до 560–700 В;

  • для контактов Ø 3 мм — до 350 В (в зависимости от исполнения и условий эксплуатации).

• Сопротивление изоляции — не менее 5000 МОм.

• Емкость между контактами — не более 6 пФ.

• Тип сочленения — резьбовой, с усилием расчленения не более примерно 215 Н.

• Поляризация корпусов — одношпоночная, чтобы исключить неправильное включение.

• Диапазон рабочих температур — примерно от −60 °C до +100 °C, с возможностью кратковременной работы до +180 °C при смене температур.

• Разъём рассчитан на высокие механические нагрузки: вибрации, удары, линейные перегрузки и работы в условиях пониженного атмосферного давления.

• Используется для соединения кабельных линий и модулей в радиоэлектронной аппаратуре, в том числе в условиях жёстких вибраций и смен температур (борта, промышленные и военные системы).

• Разъём выполнен под экранированный кабель, обеспечивает достаточно хорошую помехоустойчивость за счёт экрана и качественной изоляции.

• Предусмотрены различные виды приёмки (например, «ПЗ» — приемка заказчика, «ВП» — военная приёмка), что отражается на маркировке и контроле качества.
