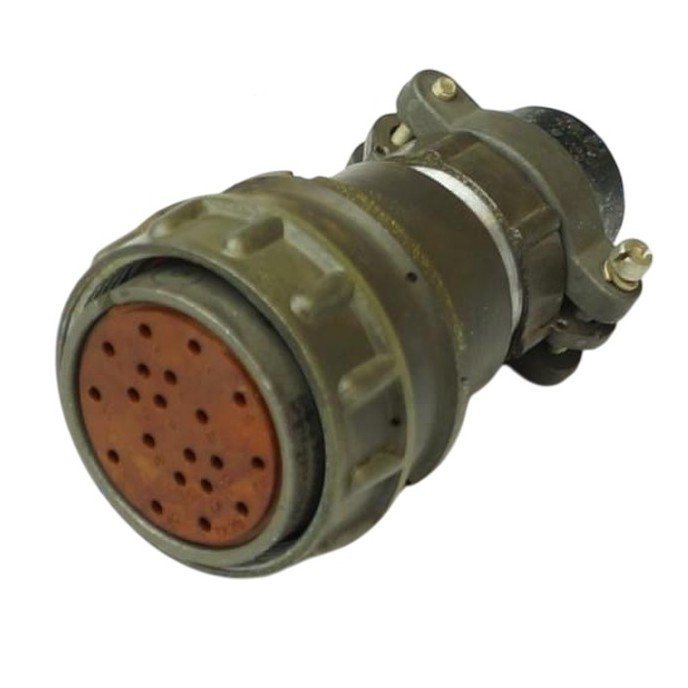

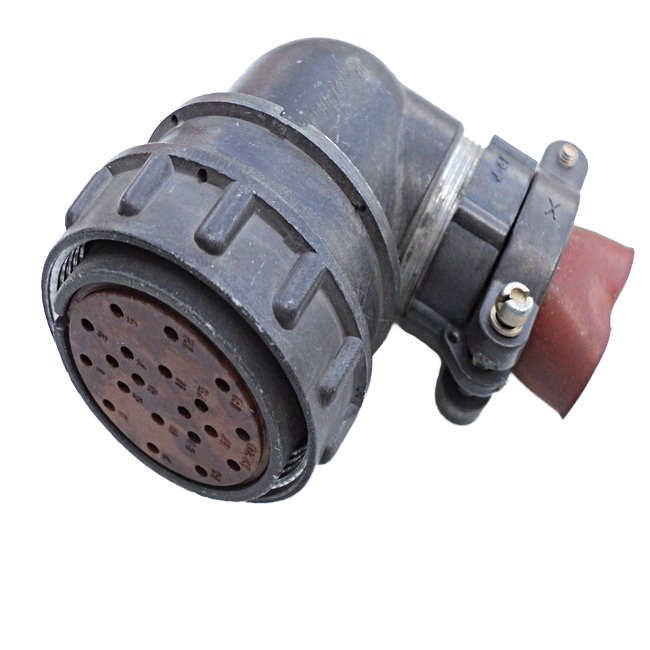

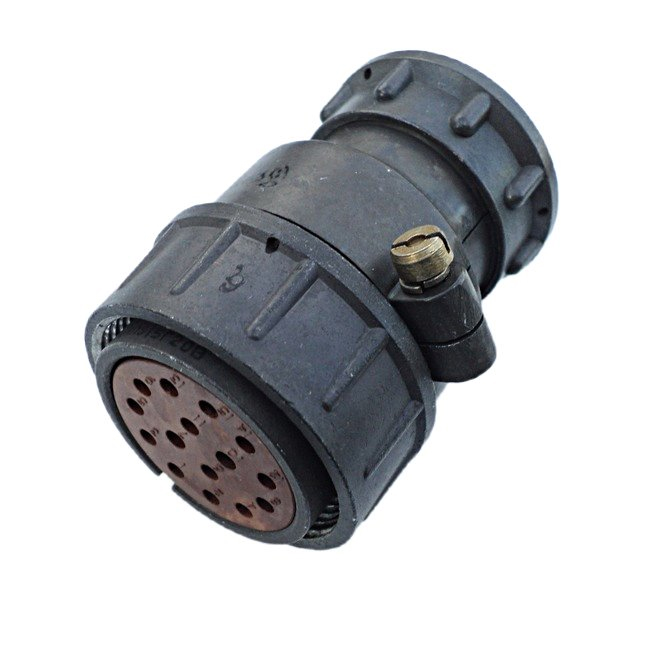

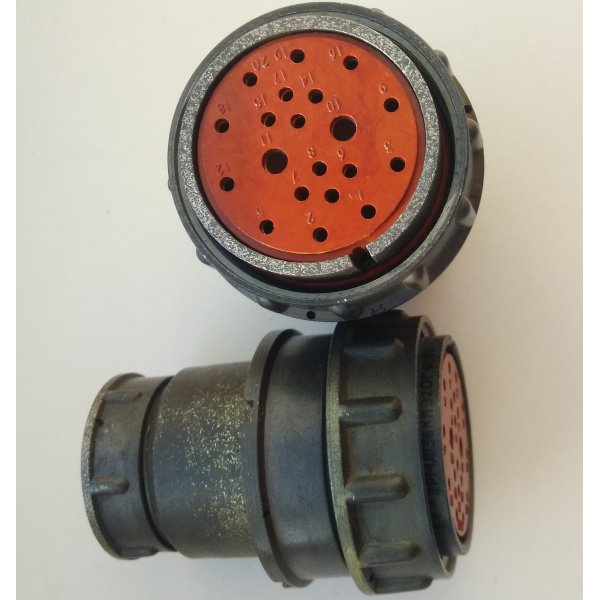

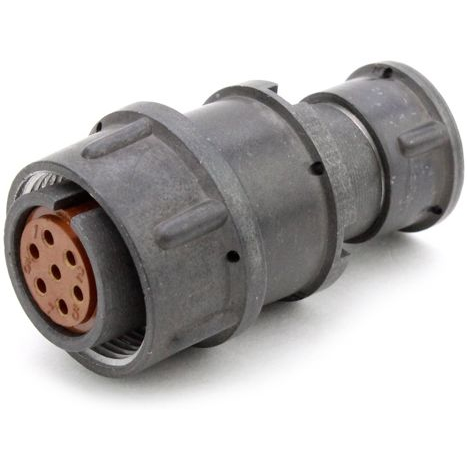

2РМД36КПЭ20Г5В1 Розетка кабельная

2РМД36КПЭ20Г5В1 — это кабельная розетка (соединитель типа «Г»), предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она выполнена для внутреннего объемного монтажа и подходит для использования с экранированными кабелями благодаря специальной гайке патрубка (обозначение «Э»). Соединитель имеет цилиндрическую форму, резьбовую фиксацию в соединенном положении и негерметичную конструкцию по климатическому исполнению УХЛ.

Расшифровка условного обозначения:

• 2РМД — тип соединителя (цилиндрический низкочастотный разъем серии 2РМД).

• 36 — условный размер корпуса (диаметр 36 мм).

• К — кабельный корпус.

• П — прямой патрубок.

• Э — гайка патрубка для экранированного кабеля.

• 20 — количество контактов.

• Г — розетка (гнездовые контакты).

• 5 — сочетание контактов: все 20 контактов диаметром 1,5 мм.

• В — покрытие контактов серебром.

• 1 — теплостойкость до 100 °C.

Основные технические характеристики:

• Количество контактов : 20 (все диаметром 1,5 мм).

• Максимальная токовая нагрузка : 8 А на одиночный контакт, суммарно до 133 А на соединитель.

• Рабочее напряжение : до 560 В (переменный ток) или 700 В (постоянный).

• Испытательное напряжение : 1850 В (нормальные условия) или 2300 В.

• Сопротивление контактов : не более 2,5 мОм (иногда указывается до 5 мОм).

• Сопротивление изоляции : не менее 5000 МОм.

• Емкость между контактами : не более 6 пФ.

• Усилие расчленения : не более 196,2 Н.

• Рабочая температура : от -60 °C до +100 °C.

• Наработка : минимум 5000 часов.

• Число сочленений-расчленений : 500 циклов.

• Срок сохраняемости : не менее 15 лет.

Материал корпуса — металл, контакты с серебряным покрытием для надежного соединения. Такие розетки широко применяются в электро- и радиоаппаратуре, контрольно-измерительных приборах для надежного соединения цепей с экранированными кабелями.
