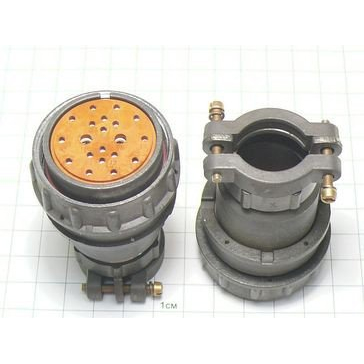

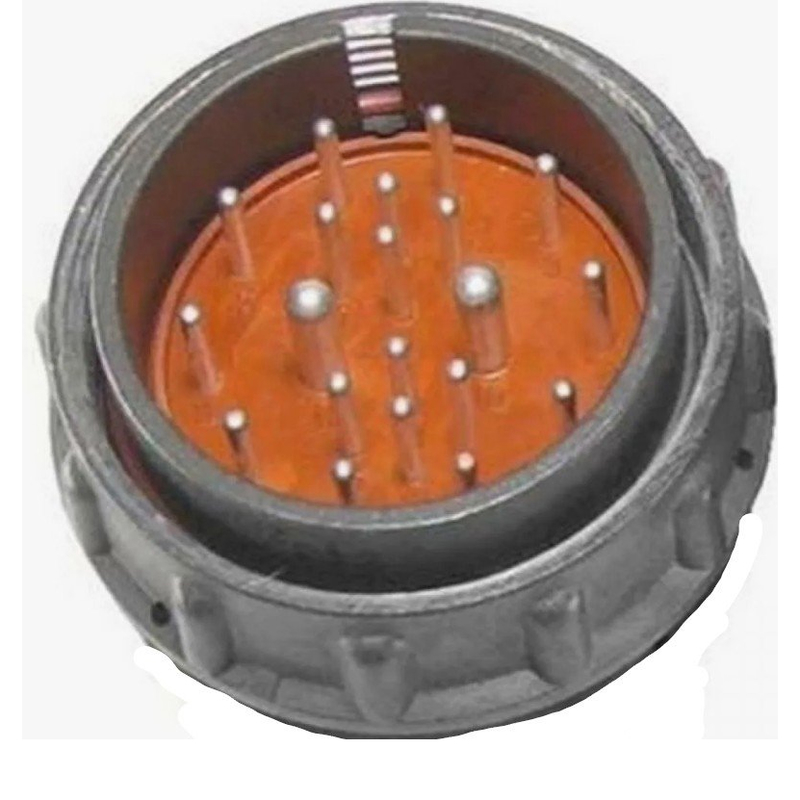

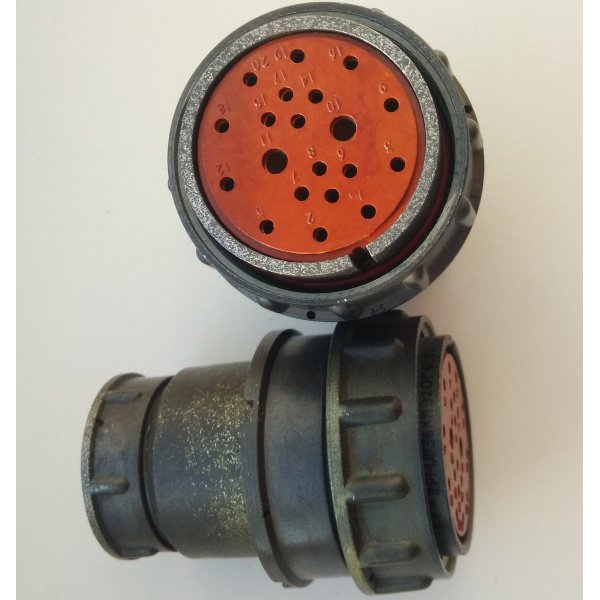

Разъем2РМД36КПЭ20Г6В1 (Элекон) относится к серии цилиндрических электрических соединителей 2РМ/2РМД, предназначенных для монтажа в электронной и электротехнической аппаратуре. Такие изделия широко применяют в промышленной и военной технике из‑за повышенных требований к надежности и долговечности.

Условное обозначение2РМД36КПЭ20Г6В1 расшифровывается примерно так:

• 2РМД — тип цилиндрического соединителя ручного соединения, внутреннего объемного монтажа.

• 36 — условный размер корпуса (диаметр).

• К — вид корпуса:кабельный (разъем для монтажа на кабель, а не прибор).

• ПЭ — вид и схема контактов (одна из стандартных схем серии 2РМ/2РМД).

• 20 — число контактов в разъеме.

• Г6 — схема расположения контактов (Г‑серия, позиция 6).

• В1 — тип/покрытие контактов и теплостойкость:серебро («В») и максимальная температура до +100 °C («1»).

Этот разъем рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц, с максимальным рабочим напряжением порядкадо 700 В. Общий ток на разъем может доходить до примерно140–150 А , в зависимости от конкретной схемы и распределения нагрузки по контактам.

Типовые характеристики включают:

• количество контактов: 20;

• сопротивление контактов: единицы миллюом (до нескольких мОм);

• сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегаом;

• емкость между контактами — единицы пикофарад;

• рабочий диапазон температур примерно от −60 °C до +100 °C.

Соединение выполняетсярезьбовым способом (винт‑гайка), обеспечивая надежную фиксацию и достаточную стойкость к вибрациям.

Разъем2РМД36КПЭ20Г6В1 применяется в промышленной и специальной аппаратуре, где требуется надежная многоконтактная коммутация силовых и сигналных цепей. Он подходит для эксплуатации в умеренном и холодном климате (исполнение УХЛ).

Конструкция и требования к изделию соответствуют техническим условиямГЕ0.364.126ТУ , что подтверждает высокий уровень стандартизации и надежности. Разъемы 2РМД/2РМДТ не совместимы с другими типами 2РМ‑серии из‑за различий в схемах контактов и геометрии корпуса.
