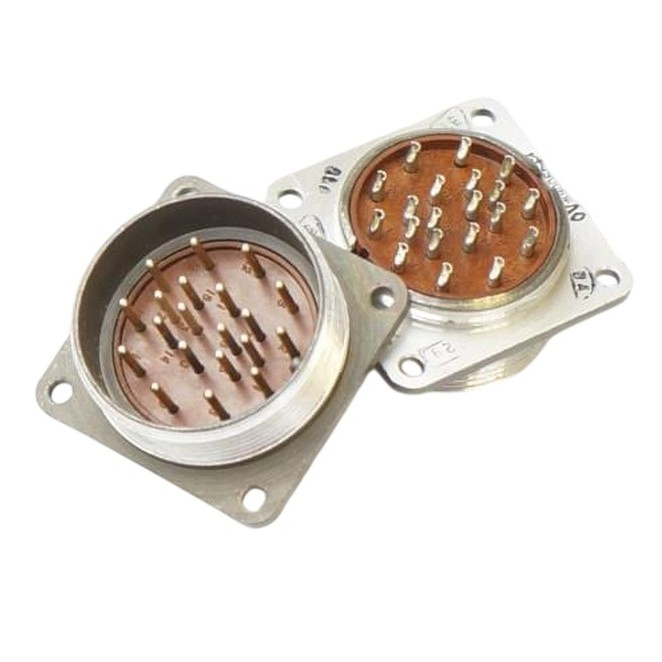

2РМД36КПЭ20Ш5В1 — это кабельная вилка, предназначенная для соединения и разъединения электрических цепей. Она относится к типу соединителей2РМД , которые используются в радиоэлектронной аппаратуре для различных целей.

Основные характеристики

• Тип соединителя : 2РМД

• Условный размер корпуса : 36

• Тип корпуса : Кабельный (К)

• Тип патрубка : Прямой (П)

• Тип гайки патрубка : Для экранированного кабеля (Э)

• Количество контактов : 20

• Часть соединителя : вилка (Ш)

• Обозначение сочетания контактов : Все контакты диаметром 1,5 мм (5)

• Покрытие контактов : Серебро (В)

• Теплостойкость : До +100°C

Технические характеристики

• Максимальная токовая нагрузка :

  • На одиночный контакт: 8 А

  • Суммарная на соединитель: 133 А

• Максимальное рабочее напряжение : 560 В или 700 В

• Максимальное испытательное напряжение :

  • В нормальных условиях: 1850 В или 2300 В

  • При пониженном давлении: 350 В или 450 В

• Сопротивление контактов : Не более 2,5 мОм

• Сопротивление изоляции : Не менее 5000 МОм

• Емкость между контактами : Не более 6 пФ

• Усилие расчленения : Не более 196,2 Н (20 кгс)

• Минимальная наработка : 5000 часов

• Количество сочленений-расчленений : До 500 раз

• Минимальный срок сохраняемости : 15 лет

Условия эксплуатации

• Температурный диапазон : От -60°C до +100°C

• Относительная влажность : До 98% при +25°C

• Атмосферное давление : Рабочее — 10^-12 мм рт. ст., предельное — 90 мм рт. ст.

• Вибрация : Синусоидальная, от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?

Этот разъем используется в радиоэлектронной аппаратуре для соединения цепей постоянного и переменного тока с частотой до 3 МГц. Он имеет резьбовую фиксацию и предназначен для работы в различных климатических условиях.
