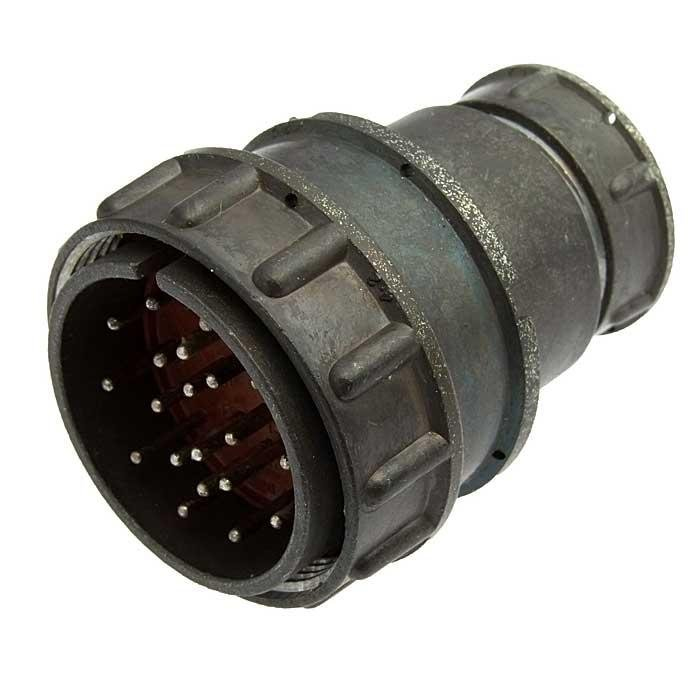

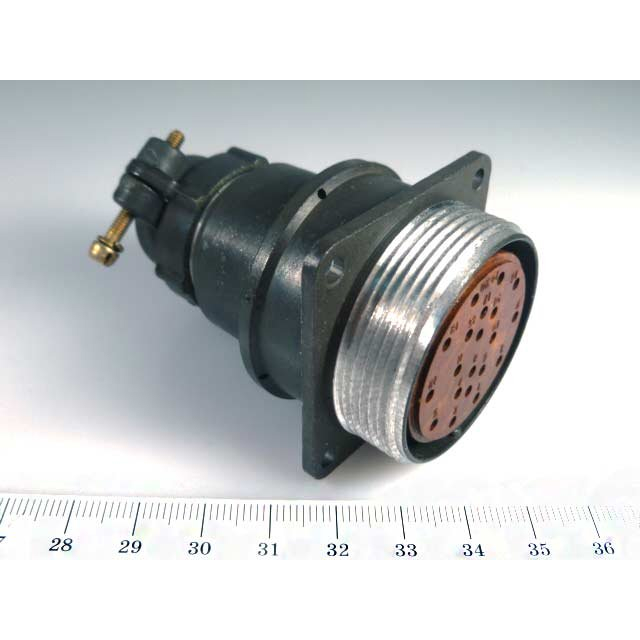

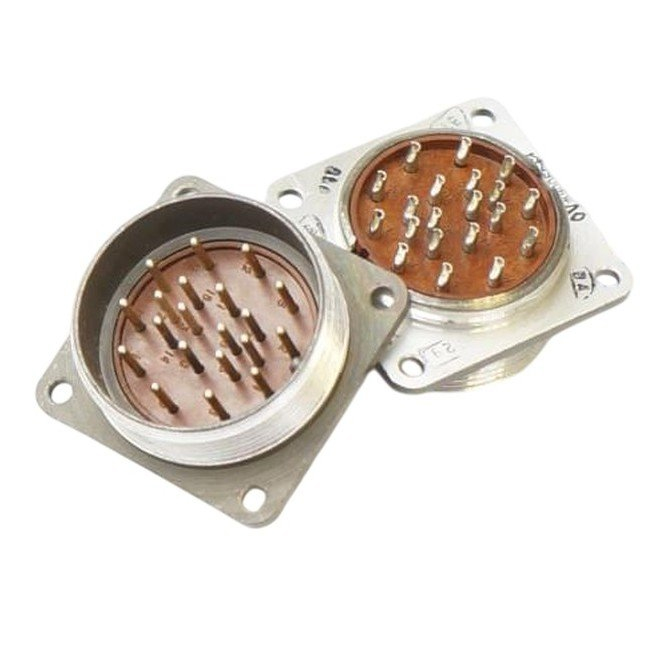

Разъем2РМД36КПН20Ш5В1 — это кабельная вилка, принадлежащая к серии 2РМД. Она предназначена для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении 560 или 700 В.

Технические характеристики

• Тип соединителя : 2РМД

• Условный размер корпуса : 36 мм

• Вид корпуса : Кабельный (К)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для неэкранированного кабеля (Н)

• Количество контактов : 20

• Часть соединителя : вилка (Ш)

• Обозначение сочетания контактов : Все контакты диаметром 1,5 мм (5)

• Покрытие контактов : Серебро (В)

• Теплостойкость : +100° С

Электрические характеристики

• Максимальная токовая нагрузка на одиночный контакт : 8 А

• Суммарная токовая нагрузка на соединитель : 133 А

• Максимальное рабочее напряжение : 560 В или 700 В

• Максимальное испытательное напряжение : 1850 В или 2300 В в нормальных условиях

• Сопротивление контактов : Не более 2,5 мОм

• Сопротивление изоляции : Не менее 5000 МОм

Условия эксплуатации

• Рабочая температура : От -60° С до +100° С

• Предельная температура : От -60° С до +70° С

• Относительная влажность : До 98% при +25° С

• Рабочее давление : 133,32·10^-12 Па (10^-12 мм рт. ст.)

• Предельное давление : 12 кПа (90 мм рт. ст.)

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?

Прочие характеристики

• Минимальная наработка : 5000 часов

• Количество сочленений-расчленений : 500

• Минимальный срок сохраняемости : 15 лет

• Сочленение : Резьбовое

• Поляризация корпусов : Одношпоночная

• Длина патрубка : 67,5 мм

• Масса патрубка : Не более 44,5 г

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Он изготовлен из специального сплава алюминия АЛ-11, а изолятор выполнен из пресс-материала АГ-4. Разъемы серии 2РМД могут иметь различные маркировки в зависимости от производственного процесса.
