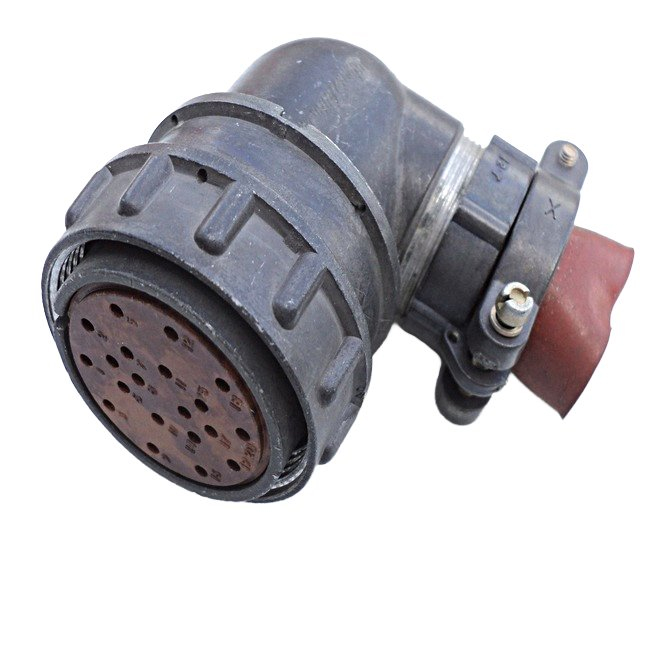

Разъем 2РМД36КПН20Ш6А1 — это цилиндрический кабельный разъем серии 2РМД (отечественного стандарта), предназначен для многоконтактного соединения цепей постоянного и переменного тока в электротехническом и радиоэлектронном оборудовании.

Назначение и конструкция

Разъемы 2РМД — ручные соединители внутреннего объемного монтажа, рассчитанные на относительно высокие токовые нагрузки и напряжения (до сотен ампер суммарно и до 700 В).

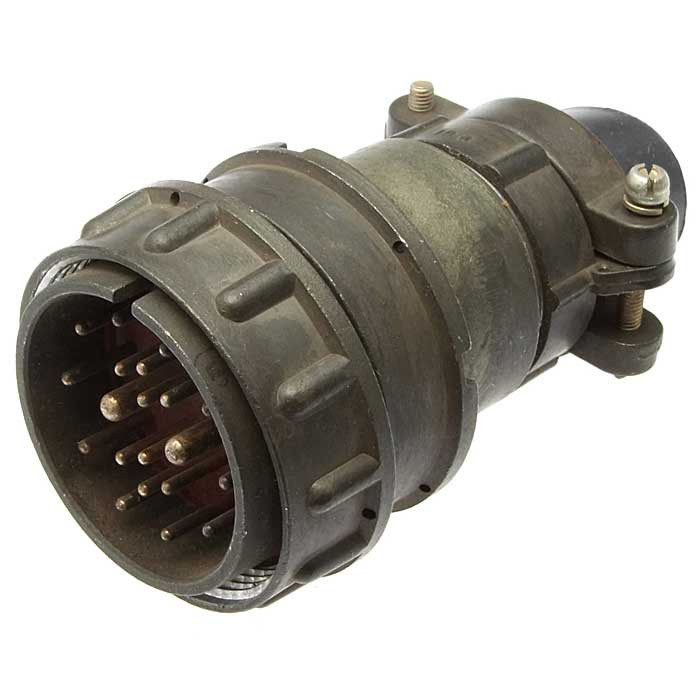

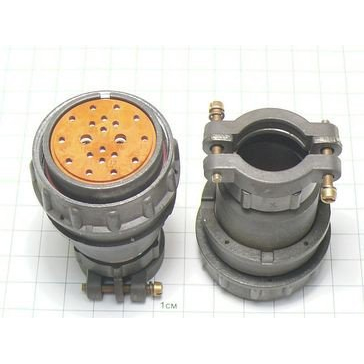

2РМД36КПН20Ш6А1 выполнен как кабельная вилка (Ш) : корпус кабельный (К), прямой патрубок (П), рассчитанный на подключение к неэкранированному кабелю, без герметизации.

Количество и тип контактов

Разъем имеет 20 контактов , вариант сочетания 6 — это смешанный набор по диаметру: часть контактов диаметром 1,5 мм, часть 3,0 мм.
Токовая нагрузка на одиночный контакт:

• диаметром 1,5 мм — до около 10 А;

• диаметром 3,0 мм — до около 36 А;
  суммарная токовая нагрузка на весь разъем — порядка 147 А.

Электрические параметры

Максимальное рабочее напряжение для контактов 1,5 мм — до 560–700 В, для 3,0 мм — до 560 В.
Сопротивление контактов не превышает примерно 5 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм, емкость между соседними контактами — не более 6 пФ.

Покрытие, теплостойкость и климатика

Контакты в исполнении А имеют золотое покрытие , что повышает стабильность электрического контакта и коррозионную стойкость.
Индекс 1 означает теплостойкость до +100 °C , разъем рассчитан на работу в условиях умеренного и холодного климата (УХЛ2.1), без герметизации.

Применение в практике

Такой разъем обычно используется для подключения силовых и сигнальных цепей в стационарном и мобильном оборудовании (промышленная электроника, автоматика, приборы), где требуется надежный многополюсный разъем с ручным соединением и умеренными токовыми нагрузками.
