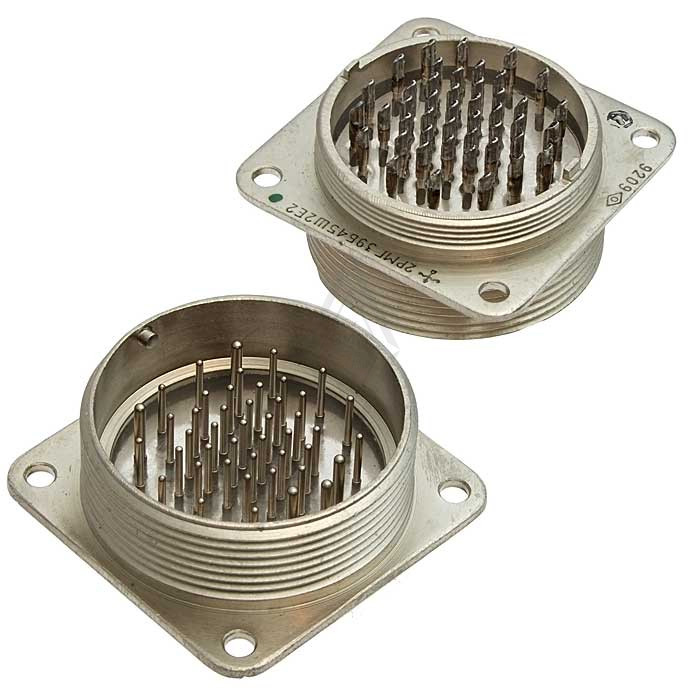

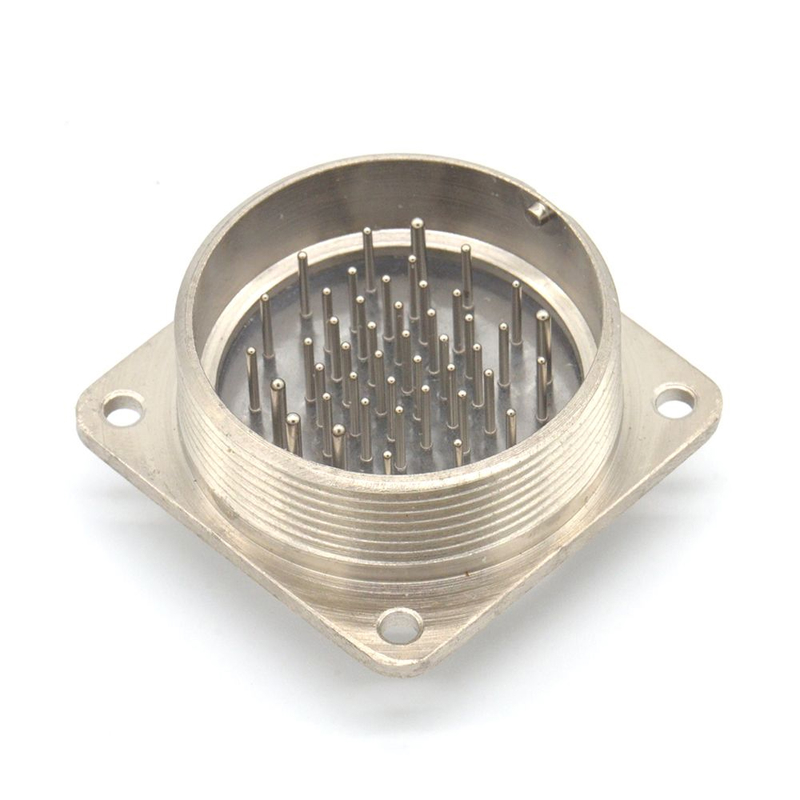

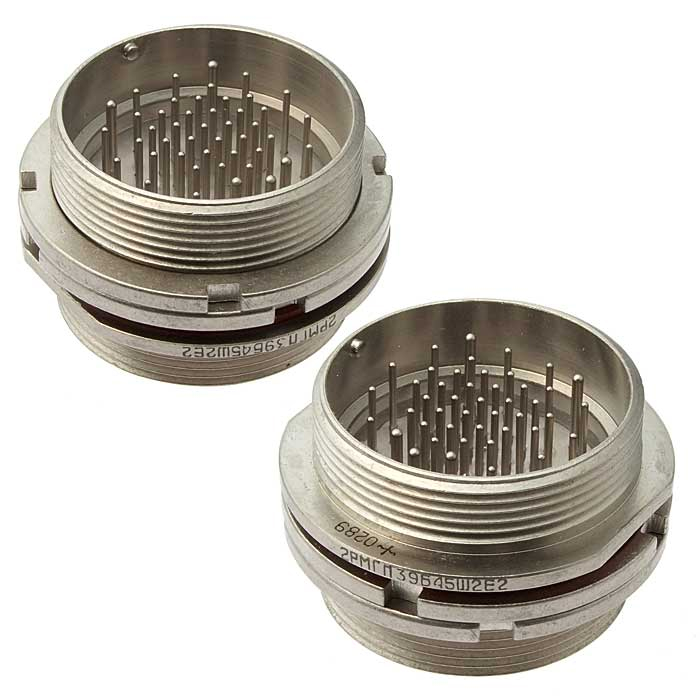

2РМГ39Б45Ш2Е2 — это авиационный блочный соединитель (разъём) из серии 2РМ, предназначен для надежного соединения электрических цепей в радиоэлектронной аппаратуре, контрольно‑измерительных приборах и промышленном оборудовании.

Назначение и применение

Соединитель используется в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц и рабочим напряжением до 560–700 В, в зависимости от исполнения. Применяется в блоковой (приборной) аппаратуре, в том числе в измерительных системах, радиотехнических и автоматике среднего класса надежности.

Конструкция и тип корпуса

• Тип: 2РМГ (герметичный блочный соединитель).

• 39 — условный размер корпуса.​

• Б — блочный (приборный) корпус, устанавливается на панели / плате блока.

• 45 — количество контактов в разъёме.

• Ш — часть соединителя «вилка» (штыревая).​

• 2Е2 — сочетание контактов, покрытие контактов (химникель) и теплостойкость до примерно 200 °C.

Контакты и электрические параметры

Контакты выполнены с цилиндрической формой, их сопротивление обычно не превышает 0,005 Ом, что обеспечивает малые потери и нагрев при токе до 8 А на контакт. Разъём рассчитан на относительно высокое рабочее напряжение (сотни вольт) и допускает эксплуатацию в широком диапазоне температур, в том числе до −60…+100 °C и выше, в зависимости от конкретной модификации.

Особенности монтажа и герметичности

2РМГ39Б45Ш2Е2 — блочный герметичный разъём, монтируется на панели блока; соединение с кабельной частью обеспечивается через резьбовое сочленение с розеткой (обычно 2РМТ‑ или 2РМГ‑серии). Герметичность позволяет применять разъём в условиях повышенной влажности и загрязненности, что
